AN 400karta katalogowa

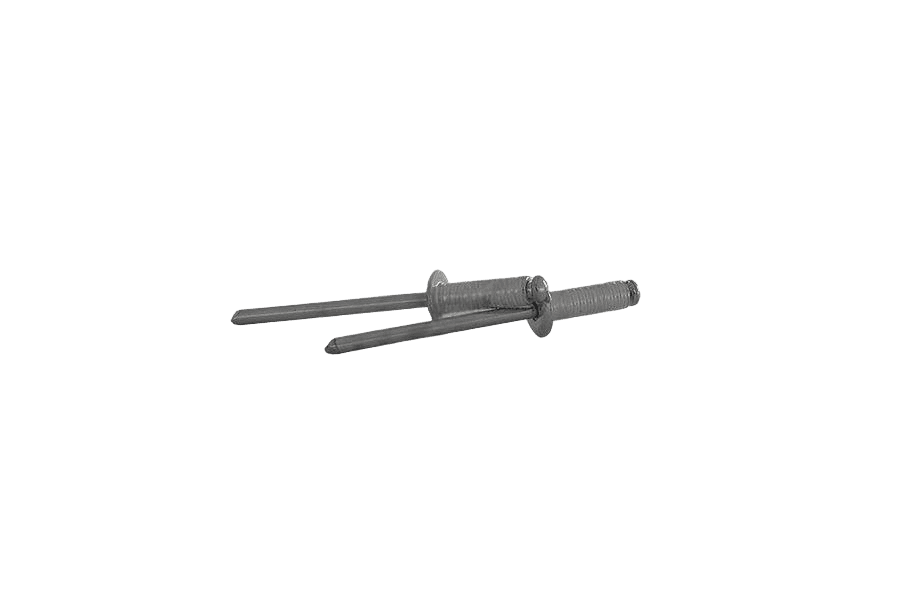

Nit z. rowkowany łeb płaski
Wymiary i warunki techniczne wg AN 400
Wymiary (mm)
| Ød(nom) | 3,2 | 4 | 4,8 |
|---|---|---|---|
| Ød(nom) | 3,2 | 4 | 4,8 |
| Ødk | 6,3 | 8 | 9,5 |
| k(max) | 1,1 | 1,3 | 1,4 |
| Ødm | 1,8 | 2,2 | 2,6 |
| p(min) | 26 | 27 | 28 |
| Ø otworu | 3,3 | 4,1 | 4,9 |
Ød(nom) — nominalna (zamówieniowa) średnica nitu (tulei/korpusu)Ødk — średnica łba (kołnierza) nituk(max) — wysokość (grubość) łba nituØdm — średnica trzpienia (rdzenia) nitup(min) — minimalna długość trzpienia (rdzenia) nituØ otworu — zalecana średnica otworu montażowego (dane producenta; w celu doboru parametrów osadzania zaleca się wykonanie prób)
Zalecane zakresy łączenia (mm)
| Ød(nom) | 3,2 | 4 | 4,8 |
|---|---|---|---|
| 8 | 4 | 4 | |
| 10 | 6 | 6 | 6 |
| 11 | 7 | ||
| 12 | 8 | 8 | |
| 14 | 10 | 10 | |
| 16 | 12 | 12 | |
| 18 | 14 | ||
| 20 | 16 | ||
| 21 | 17 | ||
| 24 | 20 | ||
| 25 | 20 | ||
| 30 | 25 |
Wiersze — nominalna długość nitu l (mm)Kolumny — nominalna średnica nitu Ød (mm)Wartości w tabeli — zalecana maksymalna grubość łączonego pakietu (zacisk), mm— brak zalecenia dla danej kombinacji długości i średnicyDane producenta; w celu doboru parametrów osadzania zaleca się wykonanie prób
Materiał
| Nit (korpus/tuleja) | stop aluminium (Al) |
|---|---|
| Rdzeń (trzpień) | stal, ocynk galwaniczny biały (St) |
| Klasa / materiał | Al/St |
Oznaczanie
Przykład oznaczania nitu jednostronnego z rdzeniem (zrywalnego), rowkowanego z łbem płaskim, o średnicy nominalnej dnom = 4 mm i długości nominalnej l = 12 mm, z nitem właściwym ze stopu aluminium Al i z rdzeniem ze stali ocynkowanej St:
Nit jednostronny AN 400 – 4 x 12 – Al/St
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | AN 400 |
| Rodzaj | Nit z. rowkowany łeb płaski |
| Klasa / materiał | Al/St |
| Układ rozmiaru | średnica (mm) |
| Napęd | zac. 20; wiertło 5,10 |
