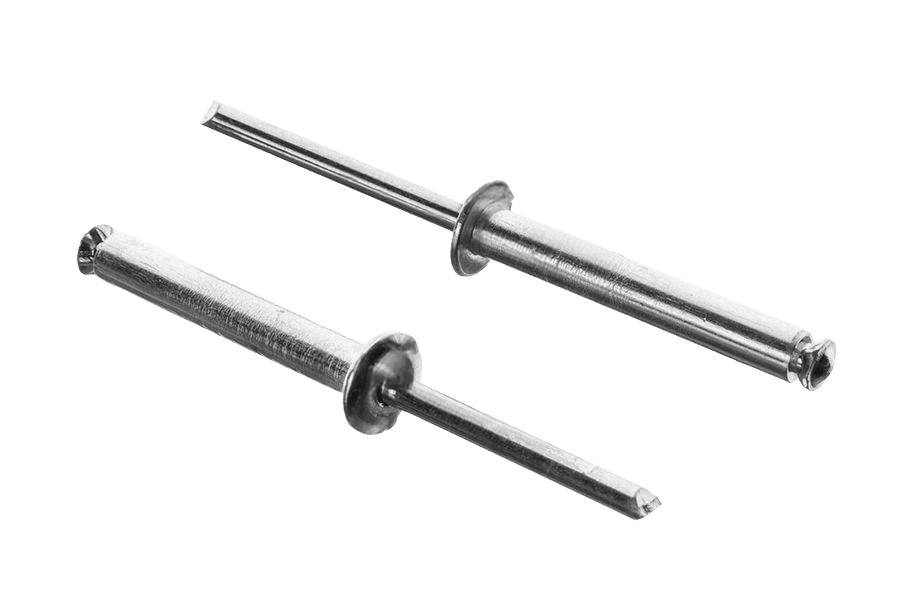

Nit zrywalny rozprężny z łbem płaskim AN 394, aluminium/stal
AN 394AN 394
OznaczenieAN 394 · aluminium
- Materiał wyrobu
- aluminium
- Układ rozmiaru
- średnica (mm)
Wybierz rozmiar
średnica × długość13 wariantów normy · 13 w tym wykonaniuDługość 10–20 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 10 | 12 | 14 | 16 | 18 | 20 | 21 | 24 | 30 | 32 |
|---|---|---|---|---|---|---|---|---|---|---|
| 4 | Rozmiar 4, Długość 14: nie ma w normie | Rozmiar 4, Długość 21: nie ma w normie | Rozmiar 4, Długość 24: nie ma w normie | Rozmiar 4, Długość 30: nie ma w normie | Rozmiar 4, Długość 32: nie ma w normie | |||||
| 4,8 | Rozmiar 4,8, Długość 10: nie ma w normie | Rozmiar 4,8, Długość 20: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
AN 394karta katalogowa
karta katalogowaNit zrywalny rozprężny z łbem płaskim AN 394, aluminium/stal — wymiary i warunki techniczne wg AN 394
Wymiary i warunki techniczne wg AN 394
Karta normy AN 394Wymiary
wszystkie wartości w mm| Ød(nom) | 3,2 | 4 | 4,8 |
|---|---|---|---|
| Ødkśrednica łba | 6,2 | 8 | 9,5 |
| k(max) | 1 | 1,3 | 1,4 |
| dmśrednica trzpienia (rdzenia) | 1,9 | 2,3 | 2,8 |
| p(min) | 26 | 27 | 28 |
| Ø otworu(max) | 3,7 | 4,5 | 5,3 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ødśrednica nominalna nitu (trzon)
- k — wysokość łba
- p — długość trzpienia (min.)
- Ø otworu — zalecana maks. średnica otworu montażowego (dane producenta)
Zalecane zakresy chwytu
wszystkie wartości w mm| Ød — średnica nitu | 3,2 | 4 | 4,8 |
|---|---|---|---|
| 8 | 0,5–1 | ||
| 10 | 1–3 | 1,5–5 | 0,5–4 |
| 12 | 3–5 | 4–6,5 | 2–6 |
| 14 | 6–9 | 4–8 | |
| 16 | 8–11 | 6–10 | |
| 18 | 10–13 | 8–12 | |
| 20 | 12–15 | 10–14 | |
| 21 | 11–15 | ||
| 24 | 15–18 | ||
| 25 | 16–19 | ||
| 30 | 19–24 | ||
| 32 | 21–26 | ||
| 35 | 24–29 | ||
| 40 | 29–34 | ||
| 50 | 39–44 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Wartość w komórce — zalecany zakres grubości łączonego pakietu (chwyt), w mm
- l — długość nitu (etykiety wierszy, mm)
- Ødśrednica nominalna nitu
- Dane producenta; w celu doboru parametrów osadzania zaleca się wykonanie prób
Materiał
2 pozycje| Nit (korpus) | stop aluminium Al |
|---|---|
| Rdzeń (trzpień) | stal, ocynk galwaniczny biały (St) |
Oznaczanie
przykład zapisuPrzykład oznaczania nitu jednostronnego z rdzeniem (zrywalnego) rozprężnego (bananowego) z łbem płaskim, o średnicy nominalnej dnom = 4 mm i długości nominalnej l = 18 mm, z korpusem ze stopu aluminium Al i rdzeniem ze stali ocynkowanej St:
Nit jednostronny AN 394 – 4 x 18 – Al/StOpis
Nit zrywalny rozprężny z łbem płaskim wg normy AN 394. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.
Dostępny asortyment: w rozmiarach od 4 do 4,8 mm i długościach 10–32 mm.
Specyfikacja produktu
4 pozycje| Materiał wyrobu | aluminium |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | AN 394 |
| Rodzaj | Nit zrywalny rozprężny z łbem płaskim |
AN 394 · 13 wariantów
