AN 395karta katalogowa

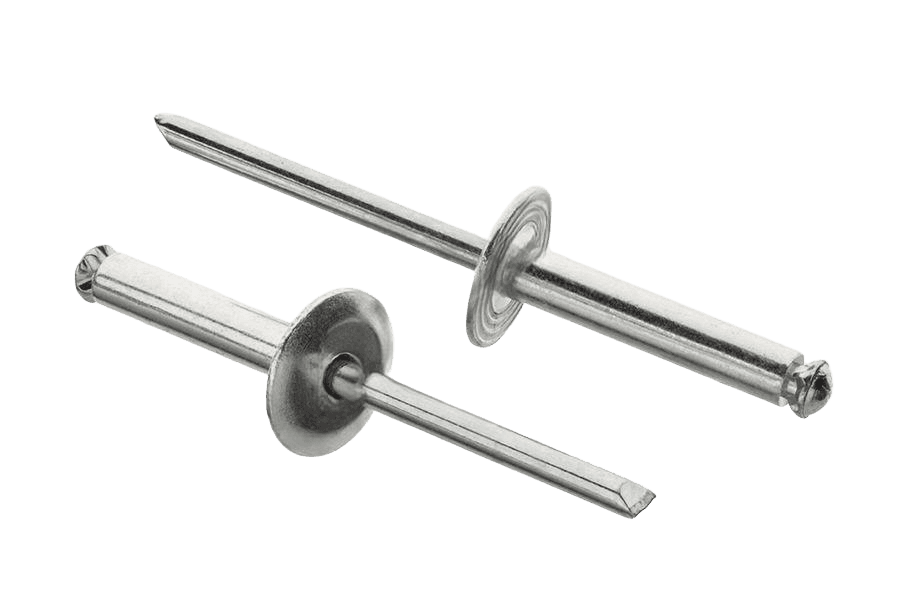

Nit z. rozprężny łeb pow.
Wymiary i warunki techniczne wg AN 395
Wymiary (mm)wybrany rozmiar: 24
| Ød(nom) | 4,8 |
|---|---|
| Ødk | 14 |
| k(max) | 1,8 |
| Ødm | 2,8 |
| p(min) | 27 |
| Ø wiertła(max) | 5 |
Ød(nom) — nominalna średnica nitu (trzon/tuleja)Ødk — średnica łba nitu (powiększony łeb płaski)k(max) — maksymalna wysokość łba nituØdm — średnica trzpienia (rdzenia) nitup(min) — minimalna długość trzpienia (rdzenia) nituØ wiertła — zalecana maksymalna średnica wiertła/otworu montażowego; dane producenta, w celu doboru parametrów osadzania zaleca się wykonanie prób
Zalecane zakresy łączenia (mm)
| l — długość nominalna | 24 |
|---|---|
| Zalecany zakres łączenia (zacisk) | 16-19 |
Wartości — zalecany zakres grubości łączonego pakietu (zacisk), mmDane producenta; w celu doboru parametrów osadzania zaleca się wykonanie prób
Materiał
| Nit właściwy (korpus/tuleja) | stop aluminium (Al) |
|---|---|
| Rdzeń (trzpień) | stal, ocynk galwaniczny biały (St) |
Oznaczanie
Przykład oznaczania nitu jednostronnego z rdzeniem (zrywalnego), rozprężnego (bananowego), z łbem płaskim powiększonym, o średnicy nominalnej dnom = 4,8 mm i długości nominalnej l = 24 mm, z nitem właściwym ze stopu aluminium Al i z rdzeniem ze stali ocynkowanej St:
Nit jednostronny AN 395 – 4,8 x 24 – Al/St
Specyfikacja produktu
| Długość | 24 |
|---|---|
| Norma | AN 395 |
| Rodzaj | Nit z. rozprężny łeb pow. |
| Klasa / materiał | Al/St |
| Średnica zewnętrzna | 14 |
| Rozmiar | 4,8 |
| Układ rozmiaru | średnica (mm) |
| Napęd | zac. 19,0; wiertło 5,00 |
| Ilość w opakowaniu | 250 szt |
| Waga opakowania | 1,04 kg |
| Waga 1 szt | 4,16 g |
