ISO 16585karta katalogowa

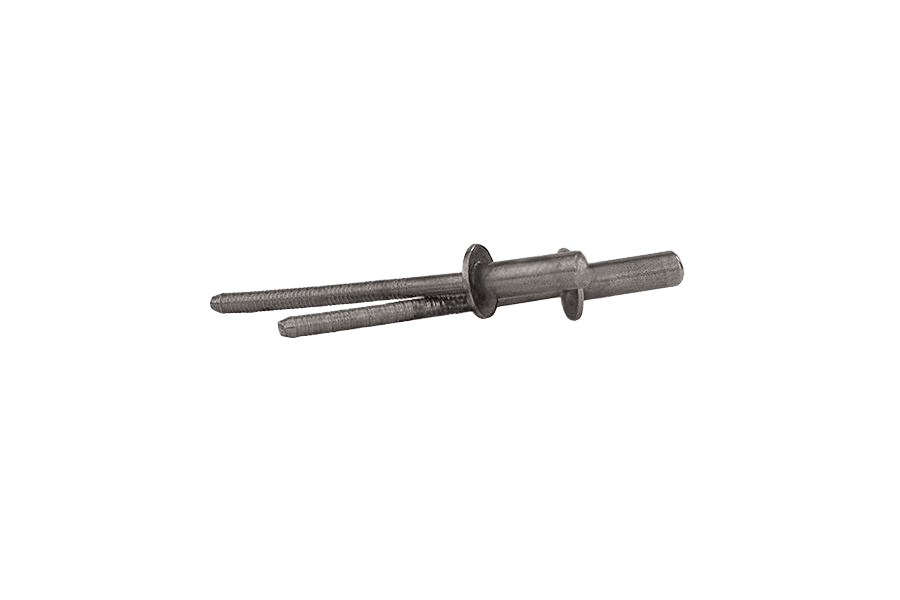

Nit z. szczelny łeb płaski
Wymiary i warunki techniczne wg ISO 16585
Wymiary (mm)
| Ød(nom) | 3,2 | 4 | 4,8 | 6,4 |
|---|---|---|---|---|
| Ødk | 6,7 | 8,4 | 10,1 | 13,4 |
| k(max) | 1,3 | 1,7 | 2 | 2,7 |
| dm | 2,15 | 2,75 | 3,2 | 3,9 |
| p(min) | 25 | 25 | 27 | 27 |
Ød — średnica nominalna nituØdk — średnica łbak — wysokość łbadm — średnica trzpienia (rdzenia)p — długość trzpienia
Zalecane zakresy łączenia (mm)
| l | 3,2 | 4 | 4,8 | 6,4 |
|---|---|---|---|---|
| 6 | 0,5-1,5 | 0,5-1,5 | ||
| 8 | 1,5-3 | 1,5-3 | 0,5-3 | |
| 10 | 3-5 | 3-5 | 3-5 | |
| 12 | 5-6,5 | 5-6,5 | 5-6,5 | 1,5-6,5 |
| 14 | 6,5-8 | 6,5-8 | ||
| 16 | 8-11 | 6,5-9 | 6,5-8 | |
| 18 | 9-12 | 8-12 |
nagłówki kolumn — średnica nominalna nitu Ød (mm)l — długość nominalna nitu (mm); długość maksymalna = l + 1 mmwartości w komórkach — zalecany zakres grubości łączonych elementów (zakres chwytu), mm
Średnice otworów przejściowych (mm)
| Ød(nom) | 3,2 | 4 | 4,8 | 6,4 |
|---|---|---|---|---|
| dh1(min) | 3,3 | 4,1 | 4,9 | 6,5 |
| dh1(max) | 3,4 | 4,2 | 5,0 | 6,6 |
Ød — średnica nominalna nitudh1 — średnica otworu przejściowegoa — powiększony otwór przejściowy (patrz rysunek)W razie konieczności, w celu ułatwienia montażu, tylko łączony element od strony dostępu może mieć otwór przejściowy większy niż podano w tabeli; może to również zmniejszyć obciążenie ścinające i rozciągające.

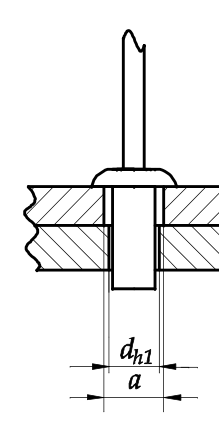

Zabudowa nitu
nit osadzony w otworze łączonych elementów; dh1 — średnica otworu, a — powiększony otwór przejściowy
Materiał
| Nit (korpus) | stal nierdzewna (A2) |
|---|---|
| Rdzeń (trzpień zrywalny) | stal nierdzewna (SSt) |
| Dobór materiału | wg uznania producenta |
Oznaczanie
Przykład oznaczania nita jednostronnego z trzpieniem zamkniętym, z rdzeniem ciągniętym zrywanym i z łbem wystającym, o średnicy nominalnej d = 4 mm i długości nominalnej l = 12 mm, z nitem właściwym z austenitycznej stali nierdzewnej (A2) i z rdzeniem ze stali nierdzewnej (SSt):
Nit jednostronny ISO 16585 – 4 x 12 – A2/SSt
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | ISO 16585 |
| Rodzaj | Nit z. szczelny łeb płaski |
| Klasa / materiał | A2/C1 (A2) |
| Układ rozmiaru | średnica (mm) |
| Napęd | zac. 7,0-10,0; wiertło 4,10 |
