AN 386karta katalogowa

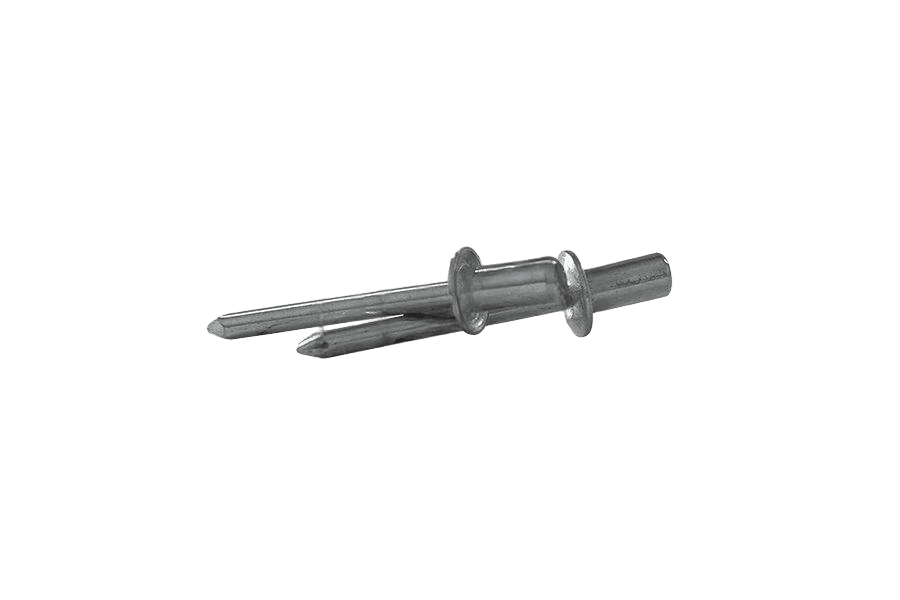

Nit z. szczelny łeb płaski
Wymiary i warunki techniczne wg AN 386
Wymiary (mm)
| Ød(nom) | 3,2 | 4 | 4,8 |
|---|---|---|---|
| Ødk | 6,1 | 8 | 9,5 |
| k(max) | 1,3 | 1,6 | 2 |
| Ødm | 1,75 | 2,2 | 2,65 |
| p(min) | 27 | 27 | 27 |
| Ø otworu | 3,3 | 4,1 | 4,9 |
Ød(nom) — nominalna (zamówieniowa) średnica nitu — trzon/tulejaØdk — średnica łba nituk(max) — wysokość łba nituØdm — średnica trzpienia (rdzenia) nitup(min) — minimalna długość trzpienia (rdzenia), od czubka do spodu łbaØ otworu — zalecana średnica otworu montażowego (dane producenta; w celu doboru parametrów osadzania zaleca się wykonanie prób)
Zalecane zakresy łączenia (mm)
| Ød(nom) | 3,2 | 4 | 4,8 |
|---|---|---|---|
| 6,5 | 0,5-2 | ||
| 8 | 2-3,5 | 1,5-3,5 | 2-3 |
| 9,5 | 3,5-5 | 3,5-5 | 3,5-5 |
| 11 | 5-6,5 | 5-6,5 | 5-6,5 |
| 12,5 | 6,5-8 | 6,5-8 | 6,5-8 |
| 14 | 8-10 | 7,5-9 | |
| 16 | 10-12 | 9-11 | |
| 18 | 11-13 | ||
| 21 | 13-16 |
Wiersze — nominalna długość nitu l (mm)Wartości w tabeli — zalecany zakres grubości łączonego pakietu (zacisk), mmDane producenta; w celu doboru parametrów osadzania zaleca się wykonanie prób
Materiał
| Nit (korpus/tuleja) | stop aluminium (Al) |
|---|---|
| Rdzeń (trzpień) | stal nierdzewna A2 |
| Klasa / materiał | Al/A2 |
Oznaczanie
Przykład oznaczania nitu jednostronnego z rdzeniem (zrywalnego), z łbem płaskim, o średnicy nominalnej dnom = 4 mm i długości nominalnej l = 11 mm, z nitem właściwym ze stopu aluminium Al i z rdzeniem ze stali nierdzewnej A2:
Nit jednostronny AN 386 – 4 x 11 – Al/A2
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | AN 386 |
| Rodzaj | Nit z. szczelny łeb płaski |
| Klasa / materiał | Al/A2 |
| Układ rozmiaru | średnica (mm) |
| Napęd | zac. 13,0-16,0; wiertło 4,90 |
