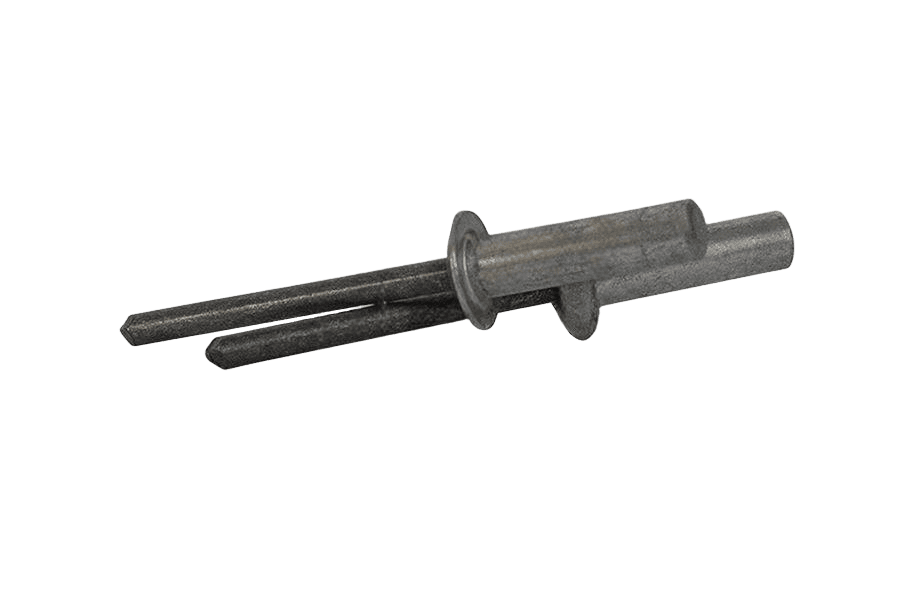

Nit z. szczelny łeb płaski
Wymiary i warunki techniczne wg ISO 15973
Wymiary (mm)
| Ø d(nom) | 3,2 | 4 | 4,8 | 6,4 |
|---|---|---|---|---|
| Ø dk | 6,7 | 8,4 | 10,1 | 13,4 |
| k(max) | 1,3 | 1,7 | 2 | 2,7 |
| dm | 1,85 | 2,35 | 2,77 | 3,71 |
| p(min) | 25 | 27 | 27 | 27 |
Zalecane zakresy łączenia (mm)
| Ø d(nom) | 3,2 | 4 | 4,8 | 6,4 |
|---|---|---|---|---|
| l = 6,5–7,5 | 0,5-2 | |||
| l = 8–9 | 2-3,5 | 0,5-3,5 | ||
| l = 8,5–9,5 | 0,5-3,5 | |||
| l = 9,5–10,5 | 3,5-5 | 3,5-5 | 3,5-5 | |
| l = 11–12 | 5-6,5 | 5-6,5 | 5-6,5 | |
| l = 12,5–13,5 | 6,5-8 | 6,5-8 | 1,5-6,5 | |
| l = 13–14 | 6,5-8 | |||
| l = 14,5–15,5 | 8-10 | 8-9,5 | ||
| l = 15,5–16,5 | 6,5-9,5 | |||
| l = 16–17 | 9,5-11 | |||
| l = 18–19 | 11-13 | |||
| l = 21–22 | 13-16 | |||
| l = 25* | 16-20 |
Średnice otworów przejściowych
a — powiększony otwór przejściowy (strona dostępna podczas montażu)
Średnice otworów przejściowych (mm)
| Ø d(nom) | 3,2 | 4 | 4,8 | 5 | 6,4 |
|---|---|---|---|---|---|
| Ø dh1(min) | 3,3 | 4,1 | 4,9 | 5,1 | 6,5 |
| Ø dh1(max) | 3,4 | 4,2 | 5,0 | 5,2 | 6,6 |
Oznaczanie
W razie konieczności, w celu ułatwienia montażu, tylko łączony element znajdujący się z dostępnej strony może mieć otwór przejściowy większy, niż podano w tabeli. Może to także zmniejszyć obciążenie ścinające i rozciągające.
Materiał
| Nit (korpus) | stop aluminium (AlA) |
|---|---|
| Rdzeń (trzpień zrywalny) | stal (St) |
| Uwaga | Materiał wg uznania producenta. |
Przykład oznaczania: nit jednostronny zamknięty z trzpieniem zrywanym, z łbem wypukłym, o średnicy nominalnej d = 4 mm i długości nominalnej l = 11 mm, z nitem właściwym ze stopu aluminium (AlA) i rdzeniem stalowym (St):
Nit jednostronny ISO 15973 – 4 x 11 – AlA/St.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | ISO 15973 |
| Rodzaj | Nit z. szczelny łeb płaski |
| Klasa / materiał | Al/St |
| Układ rozmiaru | średnica (mm) |
| Napęd | zac. 4,0-7,0; wiertło 6,50 |
