Nit zrywalny szczelny z łbem powiększonym AN 388, aluminium/stal
AN 388AN 388

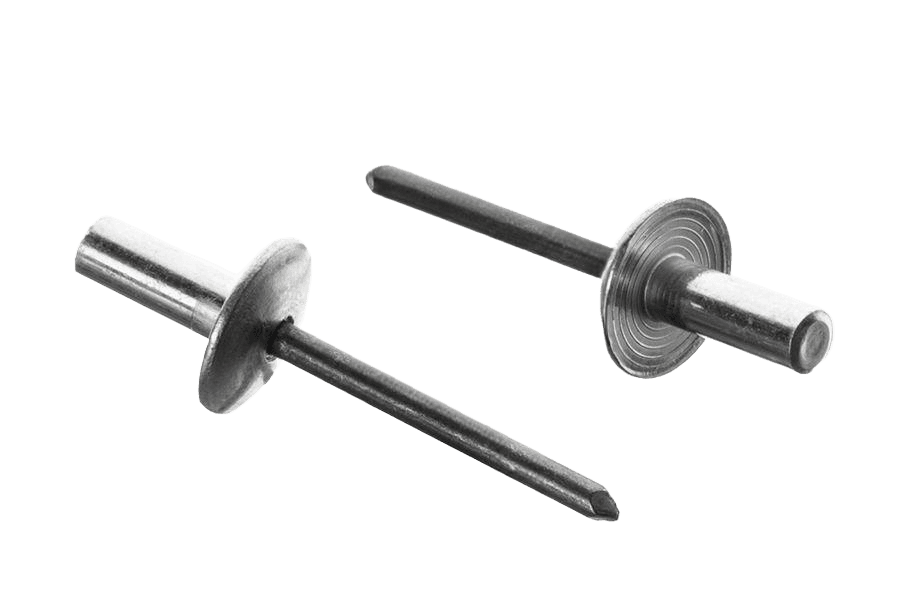

Zdjęcie 1 z 2
OznaczenieAN 388 · aluminium
Opis
Nit zrywalny szczelny z łbem powiększonym wg normy AN 388. Do połączeń nierozłącznych zakładanych przy dostępie tylko z jednej strony.
Dostępny asortyment: w długościach 13–18 mm.
Dane techniczne
2 warianty| Materiał wyrobu | aluminium |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | AN 388 |
| Rodzaj | Nit zrywalny szczelny z łbem powiększonym |
| Klasa / materiał | Al/St |
| Średnica zewnętrzna | 14 |
| Rozmiar | 4,8 |
| Ilość w opakowaniu | 250 szt |
| Waga opakowania | 760 g |
| Waga 1 szt | 3,04 g |
AN 388karta katalogowa
karta katalogowaNit zrywalny szczelny z łbem powiększonym AN 388, aluminium/stal — wymiary i warunki techniczne wg AN 388
Wymiary i warunki techniczne wg AN 388
Karta normy AN 388Wymiary
wszystkie wartości w mm| Ød(nom) | 4,8 |
|---|---|
| Ødkśrednica łba nitu | 14 |
| k(max)maksymalna wysokość łba nitu | 2,5 |
| Ødmśrednica trzpienia (rdzenia) nitu | 2,6 |
| p(min)minimalna długość trzpienia (rdzenia) nitu | 27 |
| Ø wiertła | 4,9 |
- Ød(nom)nominalna średnica nitu (trzon/tuleja)
- Ø wiertła — zalecana średnica otworu montażowego; dane producenta, w celu doboru parametrów osadzania zaleca się wykonanie prób
Zalecane zakresy łączenia
wszystkie wartości w mm| l — długość nominalna | Zalecany zakres łączenia (zacisk) |
|---|---|
| 13 | 6,5-8 |
| 18 | 11-13 |
| l — długość nominalna | 13 | 18 |
|---|---|---|
| Zalecany zakres łączenia (zacisk) | 6,5-8 | 11-13 |
Kolumna 13 odpowiada wybranemu wariantowi Nit zrywalny szczelny z łbem powiększonym AN 388 4,8x13x14, aluminium/stal.
- Wartości — zalecany zakres grubości łączonego pakietu (zacisk), mm
- Dane producenta; w celu doboru parametrów osadzania zaleca się wykonanie prób
Materiał
2 pozycje| Nit właściwy (tuleja) | stop aluminium (Al) |
|---|---|
| Rdzeń (trzpień) | stal (St) |
Oznaczanie
przykład zapisuPrzykład oznaczania nitu jednostronnego z rdzeniem (zrywalnego), szczelnego z łbem płaskim powiększonym, o średnicy nominalnej dnom = 4,8 mm i długości nominalnej l = 13 mm, z nitem właściwym ze stopu aluminium Al i z rdzeniem ze stali St:
Nit jednostronny AN 388 – 4,8 x 13 – Al/St
