AN 396karta katalogowa

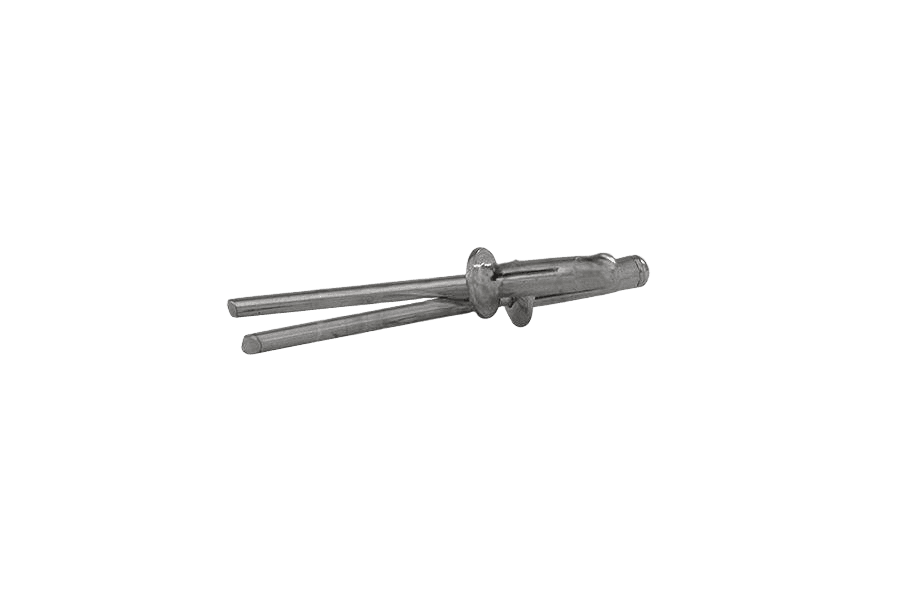

Nit z. Trebol łeb płaski
Wymiary i warunki techniczne wg AN 396
Wymiary (mm)
| Ød(nom) | 4 | 4,8 |
|---|---|---|
| Ødk | 8 | 10 |
| k(max) | 1,4 | 1,6 |
| dm | 2,3 | 2,9 |
| p(min) | 27 | 28 |
| Ø otworu | 4,2-4,4 | 5-5,2 |
Ød(nom) — nominalna średnica nituØdk — średnica łbak(max) — maksymalna wysokość łbadm — średnica trzpienia (rdzenia)p(min) — minimalna długość trzpienia (rdzenia)Ø otworu — zalecany zakres średnicy otworu montażowego (dane producenta)
Zalecane zakresy łączenia (mm)
| Ød(nom) | 4 | 4,8 |
|---|---|---|
| 13,6 | 1-3 | 1,5-4,5 |
| 15,3 | 1-4 | |
| 18,5 | 3-7 | |
| 20,3 | 1-9 | |
| 24 | 4-12 | 4-6,5 |
| 24,5 | 4-12 |
Wiersze — nominalna długość nitu l (mm)Wartości w tabeli — zalecany zakres grubości łączonego pakietu (chwyt/zacisk), mm; dane producenta, przed zastosowaniem zaleca się wykonanie prób osadzania
Materiał
| Nit (korpus) | stop aluminium Al |
|---|---|
| Rdzeń (trzpień) | stop aluminium Al |
Oznaczanie
Przykład oznaczania nitu jednostronnego z rdzeniem (zrywalnego), Trebol, z łbem płaskim, o średnicy nominalnej dnom = 4 mm i długości nominalnej l = 13,6 mm, z nitem właściwym ze stopu aluminium Al i z rdzeniem ze stopu aluminium Al:
Nit jednostronny AN 396 – 4 x 13,6 – Al/Al
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | AN 396 |
| Rodzaj | Nit z. Trebol łeb płaski |
| Klasa / materiał | Al/Al |
| Układ rozmiaru | średnica (mm) |
| Napęd | zac. 4,0-12,0; wiertło 5,0-5,3 |
