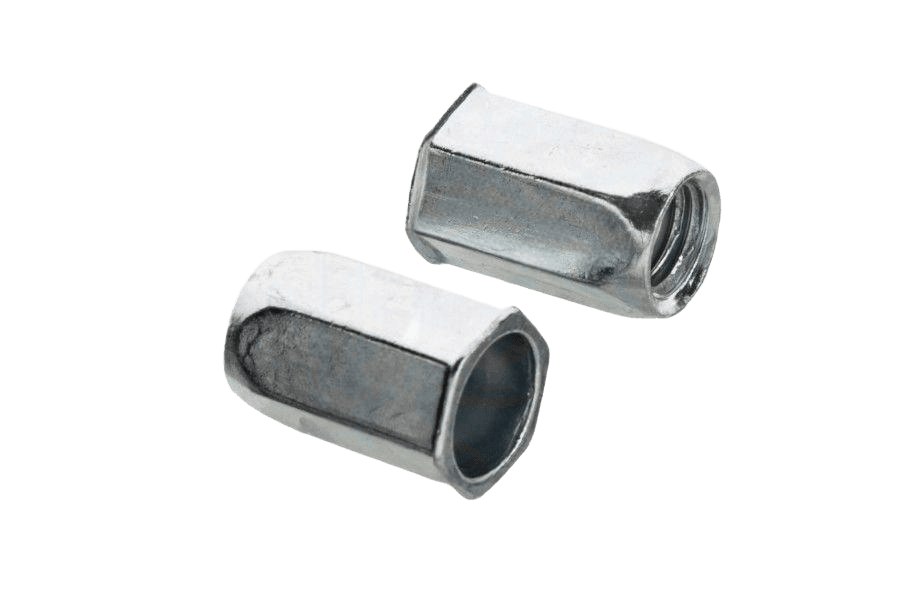

Nitonakrętka sześciokątna z kołnierzem stożkowym zredukowanym AN 323, ocynk biały
AN 323AN 323
OznaczenieAN 323 · Ocynk galwaniczny biały (oc.B)
Opis
Nitonakrętka sześciokątna z kołnierzem wg normy AN 323. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Osadzana w blachach i profilach zamkniętych przy dostępie z jednej strony — daje gwint w cienkim materiale.
Dostępny asortyment: w rozmiarach od M4 do M12.
Dane techniczne
6 wariantów| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | AN 323 |
| Rodzaj | Nitonakrętka sześciokątna z kołnierzem stożkowym zredukowanym |
| Ilość w opakowaniu | 500 szt |
| Waga opakowania | 640 g |
| Waga 1 szt | 1,28 g |
AN 323karta katalogowa
karta katalogowaNitonakrętka sześciokątna z kołnierzem stożkowym zredukowanym AN 323, ocynk biały — wymiary i warunki techniczne wg AN 323
Wymiary i warunki techniczne wg AN 323
Karta normy AN 323Uwagi
Zastosowanie
Nitonakrętki są to elementy pozwalające uzyskać pewny i niezawodny gwint wewnętrzny w otworach w blachach i elementach o małej grubości, w zastosowaniach gdzie wymagany jest dodatkowy element.
Trzpień sześciokątny użyty wraz z sześciokątnym otworem daje maksymalne zabezpieczenie przed odkręceniem się nitonakrętki przy dużych momentach obrotowych.
Kołnierz stożkowy zapewnia wgłębienie się nitonakrętki w materiał rodzimy.
Wymiary
wszystkie wartości w mm| Ød(nom) | s1 | s2 | l | g* | Zalecany otwór sześciokątny* |
|---|---|---|---|---|---|
| M4 | 6 | 7 | 11 | 0,5-2,5 | 6,1 |
| M5 | 7 | 8 | 14 | 0,5 - 3 | 7,1 |
| M6 | 9 | 10 | 16 | 0,5 - 3 | 9,1 |
| M8 | 11 | 12 | 18 | 0,5 - 3 | 11,1 |
| M10 | 13 | 15 | 23 | 1 - 3,5 | 13,1 |
| M12 | 16 | 17,5 | 25 | 1 - 4 | 16,1 |
- s1
- sześciokąt trzpienia (osadzanego w otworze sześciokątnym blachy)
- s2
- sześciokąt kołnierza (widoczny z zewnątrz)
- l
- długość całkowita
- g*
- zalecany zakres grubości materiału (blachy) do osadzenia
| Ød(nom) | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|
| s1sześciokąt trzpienia (osadzanego w otworze sześciokątnym blachy) | 6 | 7 | 9 | 11 | 13 | 16 |
| s2sześciokąt kołnierza (widoczny z zewnątrz) | 7 | 8 | 10 | 12 | 15 | 17,5 |
| ldługość całkowita | 11 | 14 | 16 | 18 | 23 | 25 |
| g*zalecany zakres grubości materiału (blachy) do osadzenia | 0,5-2,5 | 0,5 - 3 | 0,5 - 3 | 0,5 - 3 | 1 - 3,5 | 1 - 4 |
| Zalecany otwór sześciokątny* | 6,1 | 7,1 | 9,1 | 11,1 | 13,1 | 16,1 |
Kolumna M4 odpowiada wybranemu wariantowi Nitonakrętka sześciokątna z kołnierzem stożkowym zredukowanym AN 323 M4 (0,50-2,50), ocynk biały.
- Ødśrednica nominalna gwintu (rozmiar nitonakrętki)
- Zalecany otwór sześciokątny* — zalecany wymiar otworu sześciokątnego w blasze pod trzpień
- * — dane producenta, nie są częścią normy
- W celu doboru nitonakrętki oraz parametrów jej osadzania zaleca się przeprowadzeniu prób.
Materiał / gwint / powłoka
3 pozycje| Materiał | Stal niestopowa (węglowa), EN 10025 |
|---|---|
| Gwint | Metryczny ISO; tolerancja 6H wg ISO 965 |
| Wykończenie / powłoka | Cynk galwaniczny A2K, 5 µm, Cr3+ wg ISO 4042 |
Oznaczanie
przykład zapisuPrzykład oznaczania nitonakrętki przelotowej sześciokątnej, z kołnierzem stożkowym zredukowanym, o średnicy nominalnej (średnica nominalna gwintu) d = M10, o długości nominalnej l = 23 mm, wykonanej ze stali:
Nitonakrętka AN 323 - M10 - 23 - St
