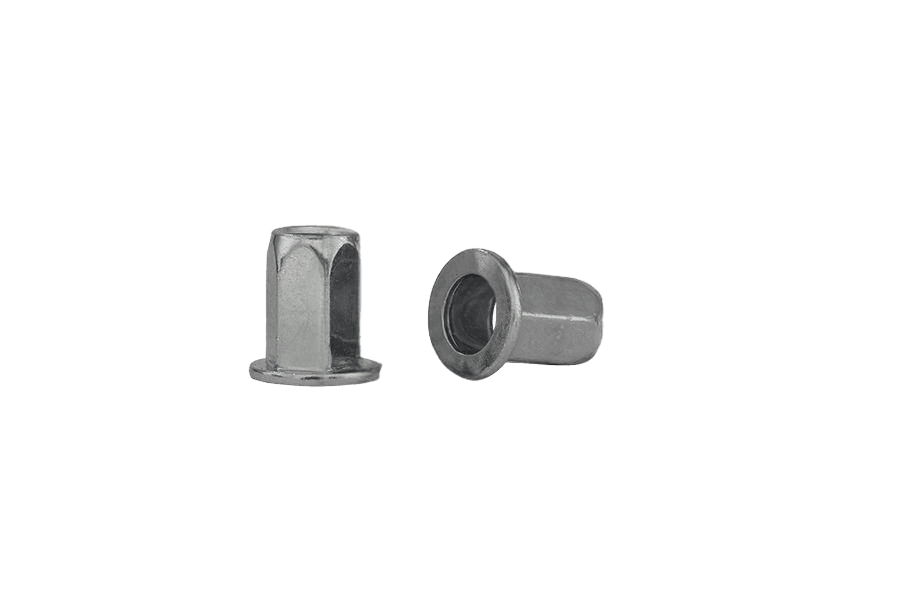

Nitonakrętka sześciokątna z kołnierzem walcowym AN 322, ocynk biały
AN 322AN 322
OznaczenieAN 322 · Ocynk galwaniczny biały (oc.B)
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Układ rozmiaru
- gwint metryczny
Wybierz rozmiar
zakres × rozmiar7 wariantów normy · 7 w tym wykonaniu| ↓ \ →Rozmiar →Zakres ↓ | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|
| 0,25-2,00 | Zakres 0,25-2,00, Rozmiar M5: nie ma w normie | Zakres 0,25-2,00, Rozmiar M6: nie ma w normie | Zakres 0,25-2,00, Rozmiar M8: nie ma w normie | Zakres 0,25-2,00, Rozmiar M10: nie ma w normie | Zakres 0,25-2,00, Rozmiar M12: nie ma w normie | |
| 0,50-3,00 | Zakres 0,50-3,00, Rozmiar M4: nie ma w normie | Zakres 0,50-3,00, Rozmiar M10: nie ma w normie | Zakres 0,50-3,00, Rozmiar M12: nie ma w normie | |||
| 1,00-3,50 | Zakres 1,00-3,50, Rozmiar M4: nie ma w normie | Zakres 1,00-3,50, Rozmiar M5: nie ma w normie | Zakres 1,00-3,50, Rozmiar M6: nie ma w normie | Zakres 1,00-3,50, Rozmiar M8: nie ma w normie | Zakres 1,00-3,50, Rozmiar M12: nie ma w normie | |
| 2,00-5,00 | Zakres 2,00-5,00, Rozmiar M4: nie ma w normie | Zakres 2,00-5,00, Rozmiar M5: nie ma w normie | Zakres 2,00-5,00, Rozmiar M6: nie ma w normie | Zakres 2,00-5,00, Rozmiar M8: nie ma w normie | Zakres 2,00-5,00, Rozmiar M10: nie ma w normie | |
| 3,00-5,50 | Zakres 3,00-5,50, Rozmiar M4: nie ma w normie | Zakres 3,00-5,50, Rozmiar M5: nie ma w normie | Zakres 3,00-5,50, Rozmiar M6: nie ma w normie | Zakres 3,00-5,50, Rozmiar M10: nie ma w normie | Zakres 3,00-5,50, Rozmiar M12: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
AN 322karta katalogowa
karta katalogowaNitonakrętka sześciokątna z kołnierzem walcowym AN 322, ocynk biały — wymiary i warunki techniczne wg AN 322
Wymiary i warunki techniczne wg AN 322
Karta normy AN 322Uwagi
Nitonakrętki są to elementy pozwalające uzyskać pewny i niezawodny gwint wewnętrzny w otworach w blachach i elementach o małej grubości, w zastosowaniach gdzie wymagany jest dodatkowy element.
Kołnierz walcowy zapewnia dobry docisk na większej powierzchni materiałów rodzimych oraz przykręcanych elementach.
Trzpień sześciokątny użyty wraz z sześciokątnym otworem daje maksymalne zabezpieczenie przed odkręcaniem się nitonakrętki przy dużych momentach obrotowych.
Wymiary
wszystkie wartości w mm| Ød | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|
| s1rozwartość (szerokość na płasko) trzpienia sześciokątnego | 6 | 7 | 9 | 11 | 13 | 16 |
| Ød2średnica kołnierza walcowego | 9 | 10 | 13 | 16 | 19 | 23 |
| kgrubość (wysokość) kołnierza | 1 | 1 | 1 | 1,5 | 2 | 2 |
| ldługość całkowita | 11 | 13 | 16 | 18 / 21 | 24 | 27 |
| gzakres chwytu (grubość mocowanego materiału) | 0,25 – 2 | 0,5 – 3 | 0,5 – 3 | 0,5 – 3 / 3 – 5,5 | 1 – 3,5 | 1 – 4 |
| otwór 6-kąt. | 6,1 | 7,1 | 9,1 | 11,1 | 13,1 | 16,1 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Dla rozmiaru M8 podano dwie długości l oraz odpowiadające im zakresy chwytu g (wartości rozdzielone ukośnikiem).
- Ødgwint metryczny (średnica nominalna)
- otwór 6-kąt. — zalecana rozwartość sześciokątnego otworu montażowego w blasze
- * — dane producenta (dotyczy g oraz otworu 6-kąt.)
- W celu doboru nitonakrętki oraz parametrów jej osadzania zaleca się przeprowadzenie prób.
Materiał i wykonanie
3 pozycjeMateriał
- Stal
- stal niestopowa (węglowa) wg EN 10025
Gwint
- metryczny ISO, tolerancja 6H wg ISO 965
Wykończenie / powłoka
- cynk galwaniczny A2K, 5 µm, Cr3+ wg ISO 4042
Oznaczanie
przykład zapisuPrzykład oznaczania nitonakrętki przelotowej sześciokątnej z kołnierzem walcowym o średnicy nominalnej (średnica nominalna gwintu) d = M10, o długości nominalnej l nom = 24 mm, wykonanej ze stali:
Nitonakrętka AN 322 - M10 - 24 - StOpis
Nitonakrętka sześciokątna z kołnierzem walcowym wg normy AN 322. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Osadzana w blachach i profilach zamkniętych przy dostępie z jednej strony — daje gwint w cienkim materiale.
Dostępny asortyment: w rozmiarach od M4 do M12.
Specyfikacja produktu
4 pozycje| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | AN 322 |
| Rodzaj | Nitonakrętka sześciokątna z kołnierzem walcowym |
AN 322 · 7 wariantów
