Nitonakrętka cylindryczna radełkowana zamknięta z kołnierzem stożkowym zredukowanym AN 325, ocynk biały
AN 325AN 325

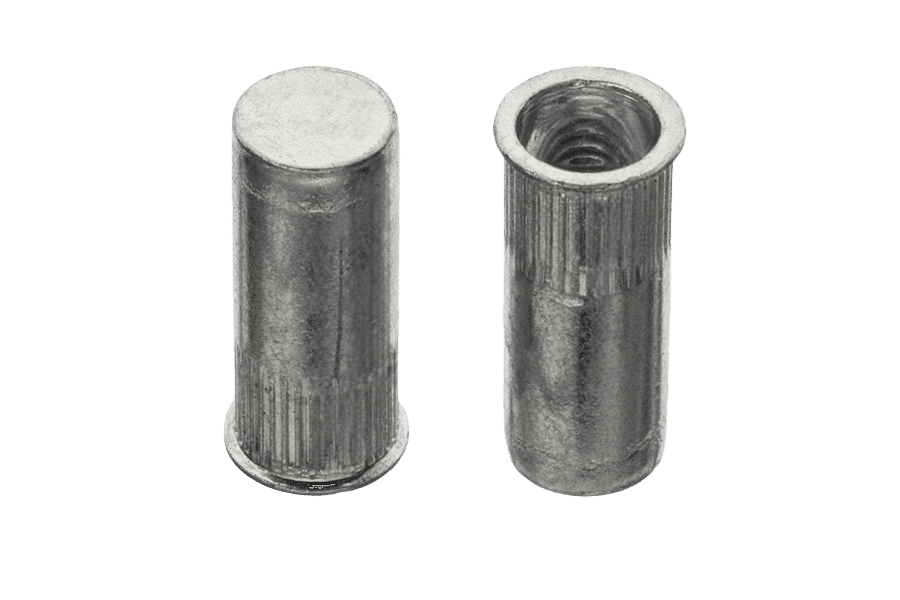

Zdjęcie 1 z 2
OznaczenieAN 325 · Ocynk galwaniczny biały (oc.B)
Dane techniczne
2 warianty| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | AN 325 |
| Rodzaj | Nitonakrętka cylindryczna radełkowana zamknięta z kołnierzem stożkowym |
| Ilość w opakowaniu | 250 szt |
| Waga opakowania | 1,38 kg |
| Waga 1 szt | 5,52 g |
AN 325karta katalogowa
karta katalogowaNitonakrętka cylindryczna radełkowana zamknięta z kołnierzem stożkowym zredukowanym AN 325, ocynk biały — wymiary i warunki techniczne wg AN 325
Wymiary i warunki techniczne wg AN 325
Karta normy AN 325Wymiary
wszystkie wartości w mm| Ød(nom) | M6 | M8 |
|---|---|---|
| Ød1średnica trzpienia (korpusu) | 9 | 11 |
| Ød2średnica kołnierza | 10 | 12 |
| ldługość całkowita | 21,5 | 22,5 |
| g* | 0,50–3,00 | |
| Ø otworu* | 9,1 | 11,1 |
Kolumna M6 odpowiada wybranemu wariantowi Nitonakrętka cylindryczna radełkowana zamknięta z kołnierzem stożkowym zredukowanym AN 325 M6 (0,50-2,00), ocynk biały.
- * — dane producenta; w celu doboru nitonakrętki oraz parametrów jej osadzania zaleca się wykonanie prób.
- Ød(nom)średnica nominalna gwintu (dnom = d)
- g — zakres chwytu (grubość mocowanego materiału); dla M6 nie podano w karcie
- Ø otworu — zalecana średnica otworu montażowego
Oznaczanie
przykład zapisuPrzykład oznaczania nitonakrętki nieprzelotowej cylindrycznej radełkowanej, z kołnierzem stożkowym zredukowanym, z gwintem d = M8, wykonanej ze stali, pokrycie ocynk galw. biały:
Nitonakrętka AN 325 – M8 – oc.B
