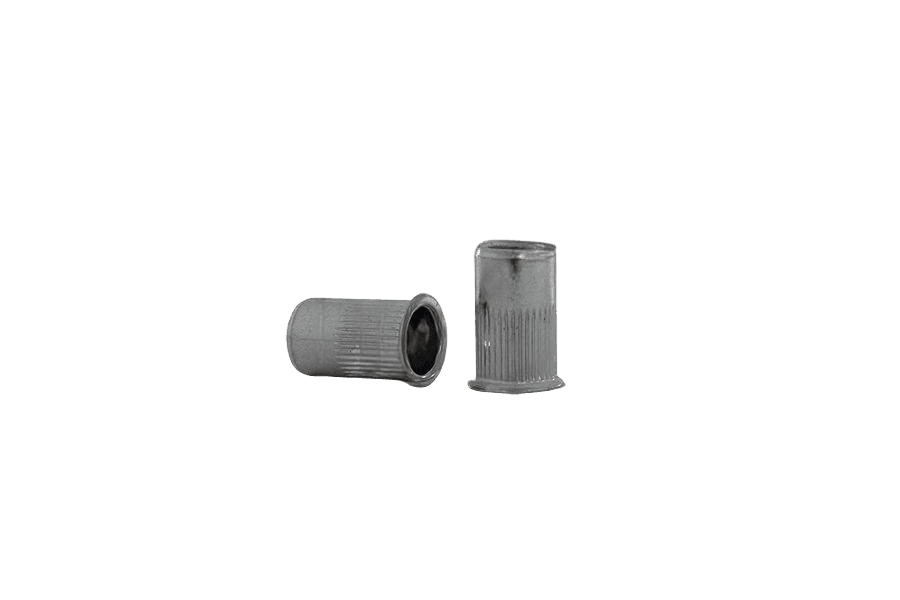

Nitonakrętka cylindryczna radełkowana z kołnierzem stożkowym zredukowanym AN 320, ocynk biały
AN 320AN 320
Zdjęcie 1 z 2
OznaczenieAN 320 · Ocynk galwaniczny biały (oc.B)
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Układ rozmiaru
- gwint metryczny
Wybierz rozmiar
zakres × rozmiar9 wariantów normy · 9 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Rozmiar M3–M10
| ↓ \ →Rozmiar →Zakres ↓ | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|---|
| 0,50-1,50 | Zakres 0,50-1,50, Rozmiar M4: nie ma w normie | Zakres 0,50-1,50, Rozmiar M5: nie ma w normie | Zakres 0,50-1,50, Rozmiar M6: nie ma w normie | Zakres 0,50-1,50, Rozmiar M8: nie ma w normie | Zakres 0,50-1,50, Rozmiar M10: nie ma w normie | Zakres 0,50-1,50, Rozmiar M12: nie ma w normie | |
| 0,50-2,00 | Zakres 0,50-2,00, Rozmiar M3: nie ma w normie | Zakres 0,50-2,00, Rozmiar M5: nie ma w normie | Zakres 0,50-2,00, Rozmiar M6: nie ma w normie | Zakres 0,50-2,00, Rozmiar M8: nie ma w normie | Zakres 0,50-2,00, Rozmiar M10: nie ma w normie | Zakres 0,50-2,00, Rozmiar M12: nie ma w normie | |
| 0,50-3,00 | Zakres 0,50-3,00, Rozmiar M3: nie ma w normie | Zakres 0,50-3,00, Rozmiar M4: nie ma w normie | Zakres 0,50-3,00, Rozmiar M10: nie ma w normie | Zakres 0,50-3,00, Rozmiar M12: nie ma w normie | |||
| 0,70-3,50 | Zakres 0,70-3,50, Rozmiar M3: nie ma w normie | Zakres 0,70-3,50, Rozmiar M4: nie ma w normie | Zakres 0,70-3,50, Rozmiar M5: nie ma w normie | Zakres 0,70-3,50, Rozmiar M6: nie ma w normie | Zakres 0,70-3,50, Rozmiar M8: nie ma w normie | Zakres 0,70-3,50, Rozmiar M12: nie ma w normie | |
| 1,00-4,00 | Zakres 1,00-4,00, Rozmiar M3: nie ma w normie | Zakres 1,00-4,00, Rozmiar M4: nie ma w normie | Zakres 1,00-4,00, Rozmiar M5: nie ma w normie | Zakres 1,00-4,00, Rozmiar M6: nie ma w normie | Zakres 1,00-4,00, Rozmiar M8: nie ma w normie | Zakres 1,00-4,00, Rozmiar M10: nie ma w normie | |
| 3,00-5,50 | Zakres 3,00-5,50, Rozmiar M3: nie ma w normie | Zakres 3,00-5,50, Rozmiar M4: nie ma w normie | Zakres 3,00-5,50, Rozmiar M5: nie ma w normie | Zakres 3,00-5,50, Rozmiar M10: nie ma w normie | Zakres 3,00-5,50, Rozmiar M12: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
AN 320karta katalogowa
karta katalogowaNitonakrętka cylindryczna radełkowana z kołnierzem stożkowym zredukowanym — wymiary i warunki techniczne wg AN 320
Wymiary i warunki techniczne wg AN 320
Karta normy AN 320Wymiary — stal węglowa
wszystkie wartości w mm| Ød | Ød1 | Ød2 | k | l | g | Ø otworu |
|---|---|---|---|---|---|---|
| M3 | 5 | 6,0 | 0,5 | 9 | 0,5–1,5 | 5,1 |
| M4 | 6 | 7 | 0,5 | 10 | 0,5–2 | 6,1 |
| M5 | 7 | 8,3 | 0,5 | 12 | 0,5–3 | 7,1 |
| M6 | 9 | 10 | 0,6 | 15 / 17,5 | 0,5–3 / 3–5,5 | 9,1 |
| M8 | 11 | 12 | 0,7 | 16,5 / 18 | 0,5–3 / 3–5,5 | 11,1 |
| M10 | 13 | 14 | 0,7 | 20,5 | 0,7–3,5 | 13,1 |
| M12 | 16 | 17 | 0,8 | 24 | 1–4 | 16,1 |
- Ød1
- średnica trzpienia (korpusu)
- Ød2
- średnica kołnierza
- k
- wysokość kołnierza
- l
- długość całkowita
- g
- zakres chwytu (grubość mocowanego materiału)
| Ød | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|---|
| Ød1średnica trzpienia (korpusu) | 5 | 6 | 7 | 9 | 11 | 13 | 16 |
| Ød2średnica kołnierza | 6,0 | 7 | 8,3 | 10 | 12 | 14 | 17 |
| kwysokość kołnierza | 0,5 | 0,5 | 0,5 | 0,6 | 0,7 | 0,7 | 0,8 |
| ldługość całkowita | 9 | 10 | 12 | 15 / 17,5 | 16,5 / 18 | 20,5 | 24 |
| gzakres chwytu (grubość mocowanego materiału) | 0,5–1,5 | 0,5–2 | 0,5–3 | 0,5–3 / 3–5,5 | 0,5–3 / 3–5,5 | 0,7–3,5 | 1–4 |
| Ø otworu | 5,1 | 6,1 | 7,1 | 9,1 | 11,1 | 13,1 | 16,1 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Dla rozmiarów M6 i M8 podano dwie długości l oraz odpowiadające im zakresy chwytu g (wartości rozdzielone ukośnikiem).
- Ødgwint metryczny
- Ø otworu — zalecana średnica otworu montażowego
Wymiary — stal nierdzewna A2
wszystkie wartości w mm| Ød | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|
| Ød1średnica trzpienia (korpusu) | 6,0 | 7,0 | 9 | 11 | 13 | 16,0 |
| Ød2średnica kołnierza | 7 | 8 | 10 | 12 | 14,5 | 17,6 |
| kwysokość kołnierza | 0,5 | 0,5 | 0,6 | 0,7 | 0,8 | 0,8 |
| ldługość całkowita | 10 | 12 | 14,5 | 16,5 | 19 | 24 |
| gzakres chwytu (grubość mocowanego materiału) | 0,5–2,5 | 0,5–3 | 0,5–3 | 0,5–3 | 1–3,5 | 1–4 |
| Ø otworu | 6,1 | 7,1 | 9,1 | 11,1 | 13,1 | 16,1 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ødgwint metryczny
- Ø otworu — zalecana średnica otworu montażowego
Materiał i wykonanie
5 pozycjiMateriał
- Stal
- stal niestopowa (węglowa) wg EN 10025
- Stal nierdzewna
- stal austenityczna A2 wg ISO 3506-1
Gwint
- metryczny ISO, tolerancja 6H wg ISO 965
Wykończenie / powłoka
- Stal węglowa
- cynk galwaniczny A2K, 5 µm, Cr3+ wg ISO 4042
- Stal nierdzewna
- wg procesu (stan surowy)
Oznaczanie
przykład zapisuPrzykład oznaczania nitonakrętki przelotowej cylindrycznej radełkowanej z kołnierzem stożkowym redukowanym o średnicy nominalnej (średnica nominalna gwintu) d = M10, o długości nominalnej l = 16,5 mm, wykonanej ze stali:
Nitonakrętka AN 320 - M10 - 16,5 - StOpis
Nitonakrętka cylindryczna radełkowana z kołnierzem wg normy AN 320. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Osadzana w blachach i profilach zamkniętych przy dostępie z jednej strony — daje gwint w cienkim materiale.
Dostępny asortyment: w rozmiarach od M3 do M12. W ofercie również w wykonaniu nierdzewnym A2.
Specyfikacja produktu
4 pozycje| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | AN 320 |
| Rodzaj | Nitonakrętka cylindryczna radełkowana z kołnierzem stożkowym zredukowanym |
Wykonania AN 320
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Nitonakrętka cylindryczna radełkowana z kołnierzem stożkowym zredukowanym AN 320, ocynk białyOcynk galwaniczny biały (oc.B)to wykonanie | Ocynk galwaniczny biały (oc.B) | 9/9 | wybierz wymiar |
| Nitonakrętka cylindryczna radełkowana z kołnierzem stożkowym zredukowanym AN 320, stal nierdzewna A2stal nierdzewna A2 | stal nierdzewna A2 | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
AN 320 · 9 wariantów
od 77,40 zł
brutto / opak
