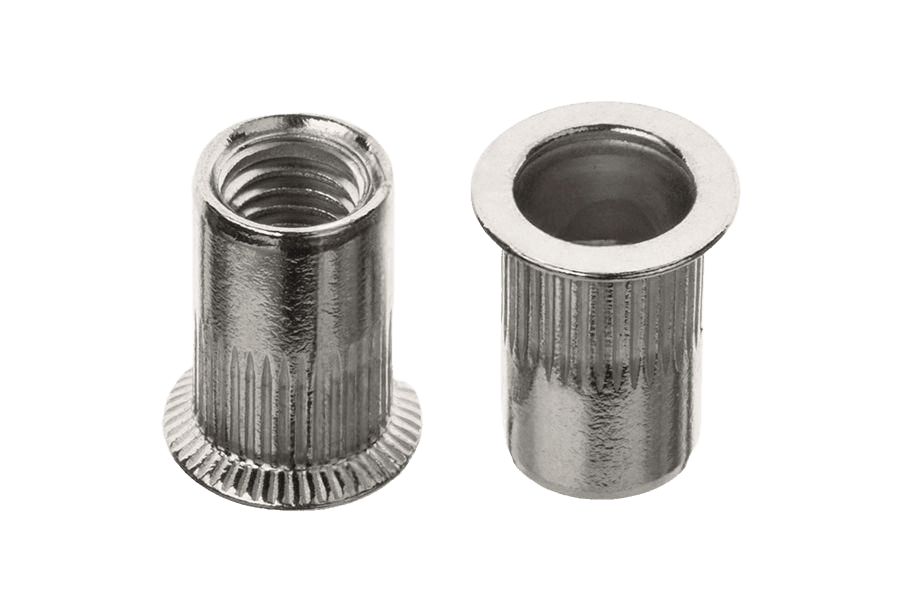

Nitonakrętka cylindryczna radełkowana z kołnierzem stożkowym AN 318, stal nierdzewna A2
AN 318AN 318
OznaczenieAN 318 · stal nierdzewna A2
Opis
Nitonakrętka cylindryczna radełkowana z kołnierzem stożkowym wg normy AN 318, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych. Osadzana w blachach i profilach zamkniętych przy dostępie z jednej strony — daje gwint w cienkim materiale.
Dostępny asortyment: w rozmiarach od M6 do M8. W ofercie również w wykonaniu ocynkowanym.
Dane techniczne
2 warianty| Materiał wyrobu | stal nierdzewna A2 |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | AN 318 |
| Rodzaj | Nitonakrętka cylindryczna radełkowana z kołnierzem stożkowym |
| Klasa / materiał | Stal nierdzewna A2 (A2) |
| Zakres | 1,50-4,00 |
| Ilość w opakowaniu | 250 szt |
| Waga opakowania | 980 g |
| Waga 1 szt | 3,92 g |
AN 318karta katalogowa
karta katalogowaNitonakrętka cylindryczna radełkowana z kołnierzem stożkowym — wymiary i warunki techniczne wg AN 318
Wymiary i warunki techniczne wg AN 318
Karta normy AN 318Uwagi
Nitonakrętki są to elementy pozwalające uzyskać pewny i niezawodny gwint wewnętrzny w otworach w blachach i elementach o małej grubości, w zastosowaniach, gdzie wymagany jest dodatkowy element.
Radełkowanie trzpienia zabezpiecza nitonakrętkę przed obracaniem się w materiale, zwłaszcza miękkim, np. poliamid. Kołnierz stożkowy zapewnia wgłębienie się nitonakrętki w materiał rodzimy (montaż licowy).
Wymiary — stal węglowa
wszystkie wartości w mm| Ød | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|
| Ød1średnica trzpienia (korpusu) | 6 | 7 | 9 | 11 | 13 |
| Ød2średnica kołnierza (łba stożkowego) | 8,5 | 9,5 | 11,3 | 13,5 | 16 |
| kwysokość kołnierza | 1,5 | 1,5 | 1,5 | 1,5 | 1,7 |
| ldługość całkowita | 11,5 | 13 | 16 | 18,5 | 20 |
| gzakres chwytu (grubość mocowanego materiału) | 1,50–3,00 | 1,50–4,00 | 1,50–4,00 | 1,5–4,00 | 1,5–3,00 |
| Ø otworu | 6,1 | 7,1 | 9,1 | 11,1 | 13,1 |
Kolumna M6 odpowiada wybranemu wariantowi Nitonakrętka cylindryczna radełkowana z kołnierzem stożkowym AN 318 M6 (1,50-4,00), stal nierdzewna A2.
- g oraz Ø otworu (*) — dane producenta; w celu doboru nitonakrętki oraz parametrów jej osadzania zaleca się wykonanie prób.
- Kołnierz stożkowy o stałym kącie 90°.
- Ødgwint metryczny (średnica nominalna)
- Ø otworu — zalecana średnica otworu montażowego
Wymiary — stal nierdzewna
wszystkie wartości w mm| Ød | M6 | M8 |
|---|---|---|
| Ød1średnica trzpienia (korpusu) | 8,9 | 10,9 |
| Ød2średnica kołnierza (łba stożkowego) | 12 | 14 |
| kwysokość kołnierza | 1,5 | 1,5 |
| ldługość całkowita | 16 | 18 |
| gzakres chwytu (grubość mocowanego materiału) | 1,50–4,00 | 1,5–4,00 |
| Ø otworu | 9,1 | 11,1 |
Kolumna M6 odpowiada wybranemu wariantowi Nitonakrętka cylindryczna radełkowana z kołnierzem stożkowym AN 318 M6 (1,50-4,00), stal nierdzewna A2.
- g oraz Ø otworu (*) — dane producenta; w celu doboru nitonakrętki oraz parametrów jej osadzania zaleca się wykonanie prób.
- Kołnierz stożkowy o stałym kącie 90°.
- Ødgwint metryczny (średnica nominalna)
- Ø otworu — zalecana średnica otworu montażowego
Materiał i wykonanie
5 pozycjiMateriał i powłoka
- Stal węglowa
- ocynk galwaniczny biały Cr3+
- Stal nierdzewna
- bez dodatkowej powłoki
Konstrukcja
- Korpus
- cylindryczny, przelotowy (zakończenie otwarte)
- Trzpień
- radełkowany — zabezpiecza przed obracaniem w materiale
- Kołnierz
- stożkowy (wpuszczany), kąt 90°
Oznaczanie
przykład zapisuPrzykład oznaczania nitonakrętki przelotowej cylindrycznej radełkowanej z kołnierzem stożkowym, z gwintem d = M8, wykonanej ze stali węglowej, powłoka ocynk galwaniczny biały:
Nitonakrętka AN 318 – M8 – oc.BWykonania AN 318
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Nitonakrętka cylindryczna radełkowana z kołnierzem stożkowym AN 318, stal nierdzewna A2stal nierdzewna A2to wykonanie | stal nierdzewna A2 | — |
| Nitonakrętka cylindryczna radełkowana z kołnierzem stożkowym AN 318, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
