AN 315karta katalogowa

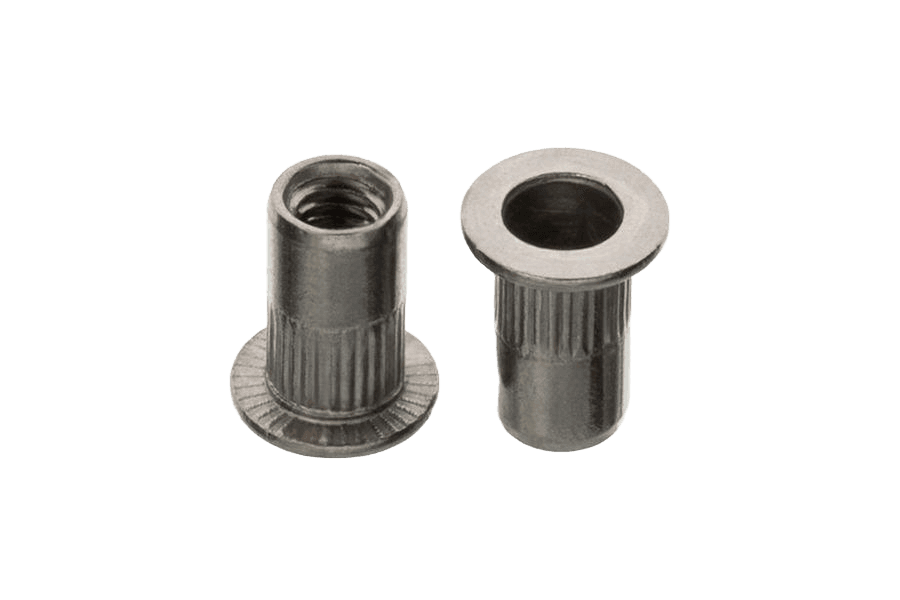

Nitonakr. cyl. radełk.kołn.walc.
Wymiary i warunki techniczne wg AN 315
Zabudowa
nitonakrętka osadzona w blasze — zakres chwytu g (grubość mocowanego materiału)
Wymiary — stal węglowa (mm)
| Ød | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|---|---|
| Ød1 | 5,0 | 6,0 | 6,9 | 9,0 | 11,0 | 13,0 | 16,0 | 20,0 |
| Ød2 | 7,9 | 9,0 | 10,0 | 13,0 | 16,0 | 19,0 | 23,0 | 25,8 |
| k | 0,7 | 0,8 | 1,0 | 1,5 | 1,5 | 2,0 | 2,0 | 3,0 |
| l | 9,0 | 10,5 / 12,25 | 11,5 / 15,0 | 14,5 / 16,5 | 16,0 / 18,5 | 22,0 / 26,0 | 23,5 | 30,3 |
| g | 0,25–2 | 0,25–3 / 3–4,5 | 0,25–3 / 3,3–5 | 1–3 / 3–5,5 | 1–3 / 3–5,5 | 1–3,5 / 3–6 | 1–4 | 1–6 |
| Ø otworu | 5,0–5,1 | 6,0–6,1 | 7,0–7,1 | 9,0–9,1 | 11,0–11,1 | 13,0–13,1 | 16,0–16,1 | 20,0–20,1 |
Dla rozmiarów M4–M10 podano dwie długości l oraz odpowiadające im zakresy chwytu g (wartości rozdzielone ukośnikiem).Ød — gwint metrycznyØd1 — średnica trzpienia (korpusu)Ød2 — średnica kołnierzak — wysokość kołnierzal — długość całkowitag — zakres chwytu (grubość mocowanego materiału)Ø otworu — zalecana średnica otworu montażowego
Wymiary — stal nierdzewna A2 (mm)
| Ød | M4 | M5 | M6 | M8 |
|---|---|---|---|---|
| Ød1 | 6,0 | 6,9 | 9,0 | 11,0 |
| Ød2 | 9,0 | 10,0 | 13,0 | 16,0 |
| k | 0,8 | 1,0 | 1,5 | 1,5 |
| l | 10,5 | 11,5 | 14,5 | 16,5 |
| g | 0,25–2 | 0,5–3 | 0,5–3 | 1–3 |
| Ø otworu | 6,0–6,1 | 7,0–7,1 | 9,0–9,1 | 11,0–11,1 |
Ød — gwint metrycznyØd1 — średnica trzpienia (korpusu)Ød2 — średnica kołnierzak — wysokość kołnierzal — długość całkowitag — zakres chwytu (grubość mocowanego materiału)Ø otworu — zalecana średnica otworu montażowego
Materiał i wykonanie
Materiał
| Stal | stal niestopowa (węglowa), utwardzana |
|---|---|
| Stal nierdzewna | stal austenityczna A2 wg ISO 3506-1 |
Powłoka
| ocynk galwaniczny biały A2K Cr3+ 5 µm wg ISO 4042 | |
| ocynk płatkowy Fl Zn wg ISO 10683 |
Oznaczanie
Przykład oznaczania nitonakrętki przelotowej cylindrycznej radełkowanej z kołnierzem walcowym, z gwintem d = M8, o długości l = 18,5 mm, wykonanej ze stali węglowej, powłoka ocynk galwaniczny biały:
Nitonakrętka AN 315 – M8 x 18,5 – St. oc.B
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Zakres | — |
| Norma | AN 315 |
| Rodzaj | Nitonakr. cyl. radełk.kołn.walc. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Napęd | zac. 3,0-5,50 radełkowana |
