AN 317karta katalogowa

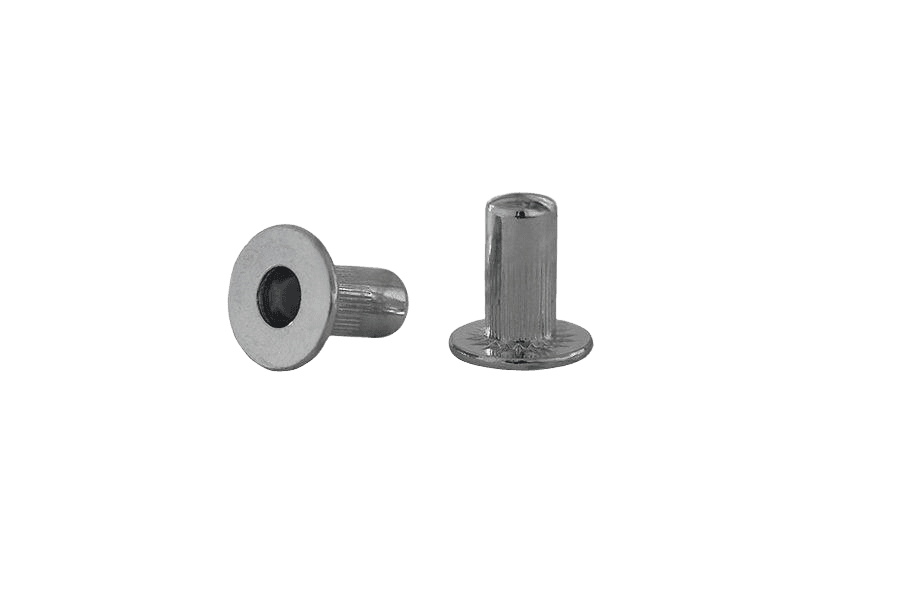

Nitonakr. cyl.szer.kołn.do tworzyw
Wymiary i warunki techniczne wg AN 317
Oznaczanie
Nitonakrętki do tworzyw są to elementy pozwalające uzyskać pewny i niezawodny gwint wewnętrzny w otworach w elementach z tworzyw sztucznych, w zastosowaniach gdzie wymagany jest dodatkowy element.
Powiększony kołnierz walcowy zapewnia dobry docisk na większej powierzchni materiałów rodzimych oraz przykręcanych elementach.
Wymiary (mm)wybrany rozmiar: M 6 (1,80-4,50)
| Ød(nom) | M5 | M6 |
|---|---|---|
| d1 | 8,95 | 8,95 |
| d2 | 18,5 | 18 |
| k | 1,5 | 1,6 |
| l | 17,7 | 17,4 |
| g* | 3 – 5 | 1,8 – 4,5 |
| Ø otworu* | 9,1 | 9,1 |
* — dane producenta; w celu doboru nitonakrętki oraz parametrów jej osadzania zaleca się wykonanie prób.Ød(nom) — średnica nominalna gwintu (dnom = d)d1 — średnica trzpienia (korpusu)d2 — średnica kołnierzak — wysokość kołnierzal — długość całkowitag — zakres grubości mocowanego materiału (zakres chwytu)Ø otworu — zalecana średnica otworu montażowego
Materiał
| Materiał | stal węglowa |
|---|---|
| Powłoka | cynkowanie galwaniczne, biały |
Przykład oznaczania nitonakrętki przelotowej cylindrycznej z kołnierzem walcowym powiększonym (do tworzyw), o średnicy nominalnej dnom = M6, wykonanej ze stali węglowej, pokrycie ocynk galw. biały:
Nitonakretka AN 317 – M6 – oc.B
Specyfikacja produktu
| Wymiar | M 6 (1,80-4,50) |
|---|---|
| Norma | AN 317 |
| Rodzaj | Nitonakr. cyl.szer.kołn.do tworzyw |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Zakres | 1,80-4,50 |
| Rozmiar | M6 |
| Układ rozmiaru | gwint metryczny |
| Ilość w opakowaniu | 200 szt |
| Waga opakowania | 1,36 kg |
| Waga 1 szt | 6,8 g |
