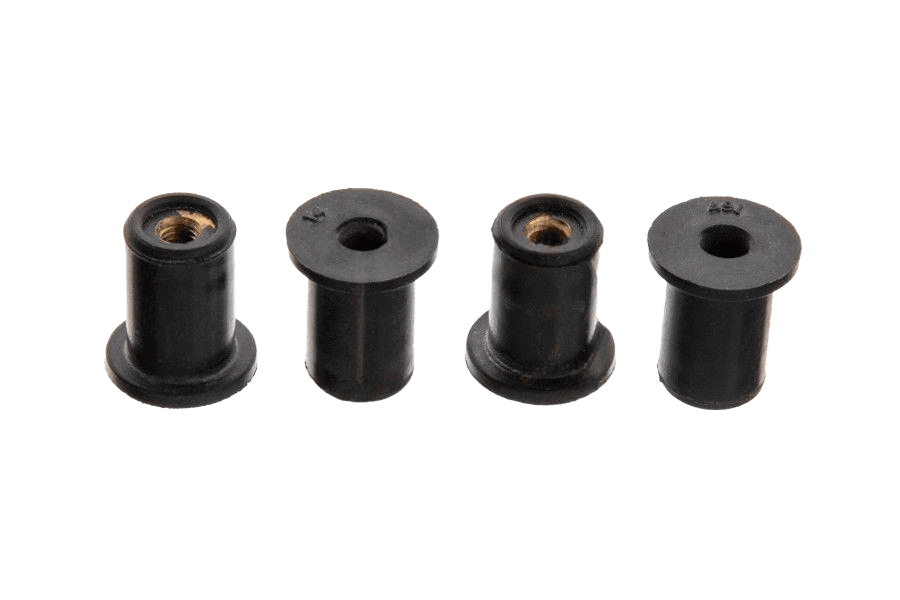

AN 417karta katalogowa
Nitonakr.
Wymiary i warunki techniczne wg AN 417
Wymiary (mm)
| Ød | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|---|
| Ød1 | 7,9 | 7,9 | 9,6 | 12,7 | 15,9 / 15,9 / 18 | 20 | 24 |
| Ød2 | 11 | 11 | 12,7 / 14 / 14 / 14 | 16 / 19,1 / 16,3 | 22,1 / 22,1 / 20 | 22,5 | 27 |
| k | 1,4 | 1,4 | 0,9 / 0,9 / 1,3 / 1,3 | 1,3 / 4,75 / 2 | 3,2 / 5,7 / 1,6 | 1,3 | 1,3 |
| l | 12,6 | 12,6 | 14,1 / 21,5 / 26,5 / 39 | 16 / 21,1 / 26,7 | 18,3 / 27,9 / 50 | 55 | 80 |
| g | 0,4–4 | 0,4–4 | 0,4–4,9 / 4–10 / 7,9–16 / 20,5–30 | 0,4–2,8 / 0,8–4,7 / 6,4–11,5 | 0,4–4 / 3,9–9,5 / 15–39 | 19–40 | 38–64 |
| Ø otworu | max 8,3 | max 8,3 | max 9,9 | max 13 | max 16,2 / max 16,2 / max 18,3 | max 20,3 | max 24,3 |
Ød — gwint metryczny (rozmiar nominalny nitonakrętki)Ød1 — średnica trzpienia (korpusu)Ød2 — średnica kołnierzak — wysokość kołnierzal — długość całkowitag — zakres chwytu (grubość mocowanego materiału)Ø otworu — zalecana (maksymalna) średnica otworu montażowegoWartości rozdzielone „/” dotyczą rozmiarów z kilkoma wariantami długości l w źródle — M5 (4 warianty), M6 (3 warianty), M8 (3 warianty: dwa krótsze o Ød1=15,9 i jeden dłuższy o Ød1=18) — kolejność odpowiada kolejności wariantów l w tym samym wierszu* — dane producenta; w celu doboru nitonakrętki oraz parametrów jej osadzania zaleca się przeprowadzenie prób
Materiał i wykonanie
Materiał
| Korpus | neopren (kauczuk syntetyczny) |
|---|---|
| Wkładka | mosiądz |
Gwint
| metryczny, zwykły |
Norma
| ISO 261, ISO 965 |
Widok montażowy
nitonakrętka osadzona w materiale — g: zakres chwytu (grubość mocowanego materiału)
Oznaczanie
Przykład oznaczania nitonakrętki z neoprenu z gwintem M5 i grubości zaciskowej 0,4–4,9 mm:
Nitonakrętka AN 417 - M5 - 4,9
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Zakres | — |
| Norma | AN 417 |
| Rodzaj | Nitonakr. |
| Klasa / materiał | Neopren (guma) |
| Układ rozmiaru | gwint metryczny |
