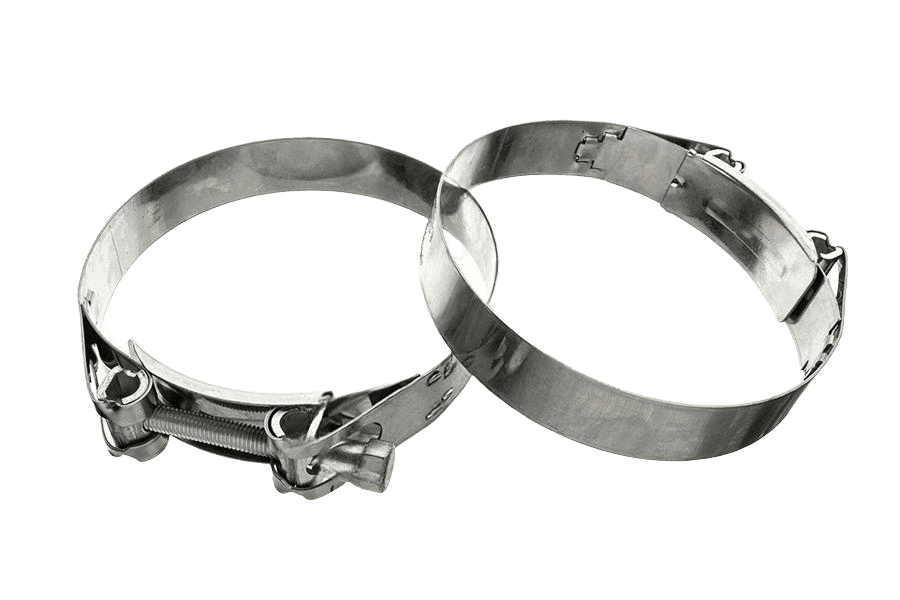

Obejma GBS W2 DIN 3017 C1
DIN 3017 C1DIN 3017 C1
Zdjęcie 1 z 2
OznaczenieDIN 3017 C1 · 47-51/20
DIN 3017 C1karta katalogowa
karta katalogowaObejma GBS W2 DIN 3017 C1 — wymiary i warunki techniczne wg DIN 3017 C1
Wymiary i warunki techniczne wg DIN 3017 C1
Karta normy DIN 3017 C1Wymiary
wszystkie wartości w mm| Zakres średnic (mm) | bszerokość opaski | sgrubość taśmy |
|---|---|---|
| 17-19 | 18 | 0,6 |
| 19-21 | 18 | 0,6 |
| 21-23 | 18 | 0,6 |
| 23-25 | 18 | 0,6 |
| 25-27 | 18 | 0,6 |
| 27-29 | 18 | 0,6 |
| 29-31 | 18 | 0,6 |
| 31-34 | 18 | 0,6 |
| 34-37 | 18 | 0,6 |
| 37-40 | 18 | 0,6 |
| 40-43 | 18 | 0,6 |
| 43-47 | 20 | 0,8 |
| 47-51 | 20 | 0,8 |
| 51-55 | 20 | 0,8 |
| 55-59 | 20 | 0,8 |
| 59-63 | 20 | 0,8 |
| 63-69 | 20 | 0,8 |
| 68-73 | 25 | 1,0 |
| 73-79 | 25 | 1,0 |
| 79-85 | 25 | 1,0 |
| 85-91 | 25 | 1,0 |
| 91-97 | 25 | 1,0 |
| 97-104 | 25 | 1,0 |
| 104-112 | 25 | 1,0 |
| 112-121 | 25 | 1,0 |
| 121-130 | 25 | 1,0 |
| 130-140 | 30 | 1,0 |
| 140-150 | 30 | 1,0 |
| 150-162 | 30 | 1,0 |
| 162-174 | 30 | 1,0 |
| 174-187 | 30 | 1,0 |
| 187-200 | 30 | 1,0 |
| 200-213 | 30 | 1,0 |
| 213-226 | 30 | 1,0 |
| Zakres średnic (mm) | 17-19 | 19-21 | 21-23 | 23-25 | 25-27 | 27-29 | 29-31 | 31-34 | 34-37 | 37-40 | 40-43 | 43-47 | 47-51 | 51-55 | 55-59 | 59-63 | 63-69 | 68-73 | 73-79 | 79-85 | 85-91 | 91-97 | 97-104 | 104-112 | 112-121 | 121-130 | 130-140 | 140-150 | 150-162 | 162-174 | 174-187 | 187-200 | 200-213 | 213-226 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| bszerokość opaski | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| sgrubość taśmy | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 |
- Zakres średnic — zakres regulacji średnicy zaciskanej (mm)
Wymagania materiałowe
W1–W5| Klasa materiału | Taśma | Przegub | Śruba |
|---|---|---|---|
| W1 | stal węglowa 400 N/mm², ocynk. mech. biały 5 µm | stal węglowa 400 N/mm², ocynk. mech. biały 5 µm | stal kl. 8.8, ocynk. galw. biały |
| W2 | stal nierdzewna 1.4016 | stal nierdzewna 1.4016 | stal kl. 8.8, ocynk. galw. biały |
| W4 | stal nierdzewna 1.4301 | stal nierdzewna 1.4301 | stal nierdzewna 1.4301 |
| W5 | stal kwasoodporna 1.4401 | stal kwasoodporna 1.4401 | stal kwasoodporna 1.4401 |
| Klasa materiału | W1 | W2 | W4 | W5 |
|---|---|---|---|---|
| Taśma | stal węglowa 400 N/mm², ocynk. mech. biały 5 µm | stal nierdzewna 1.4016 | stal nierdzewna 1.4301 | stal kwasoodporna 1.4401 |
| Przegub | stal węglowa 400 N/mm², ocynk. mech. biały 5 µm | stal nierdzewna 1.4016 | stal nierdzewna 1.4301 | stal kwasoodporna 1.4401 |
| Śruba | stal kl. 8.8, ocynk. galw. biały | stal kl. 8.8, ocynk. galw. biały | stal nierdzewna 1.4301 | stal kwasoodporna 1.4401 |
- W1 — taśma i przegub ze stali węglowej, śruba stalowa kl. 8.8
- W2 — taśma i przegub ze stali nierdzewnej 1.4016, śruba stalowa kl. 8.8
- W4 — całość ze stali nierdzewnej 1.4301
- W5 — całość ze stali kwasoodpornej 1.4401
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
DIN 3017 C1 · 47-51/20Opis
Obejma GBS W2 wg normy DIN 3017 C1.
Dostępny wariant: 47-51/20.
Specyfikacja produktu
8 pozycji| Gwint | 47-51/20 |
|---|---|
| Norma | DIN 3017 C1 |
| Rodzaj | Obejma GBS |
| Klasa / materiał | W2 |
| Zakres | 47-51 |
| Ilość w opakowaniu | 5 szt |
| Waga opakowania | 370 g |
| Waga 1 szt | 74 g |
Wybrany wariantDIN 3017 C1
47-51/2028,35 zł / opak
47-51/20 · 5 szt.5 szt. · 5,67 zł brutto / szt. · chwilowo brak
