AN 116karta katalogowa

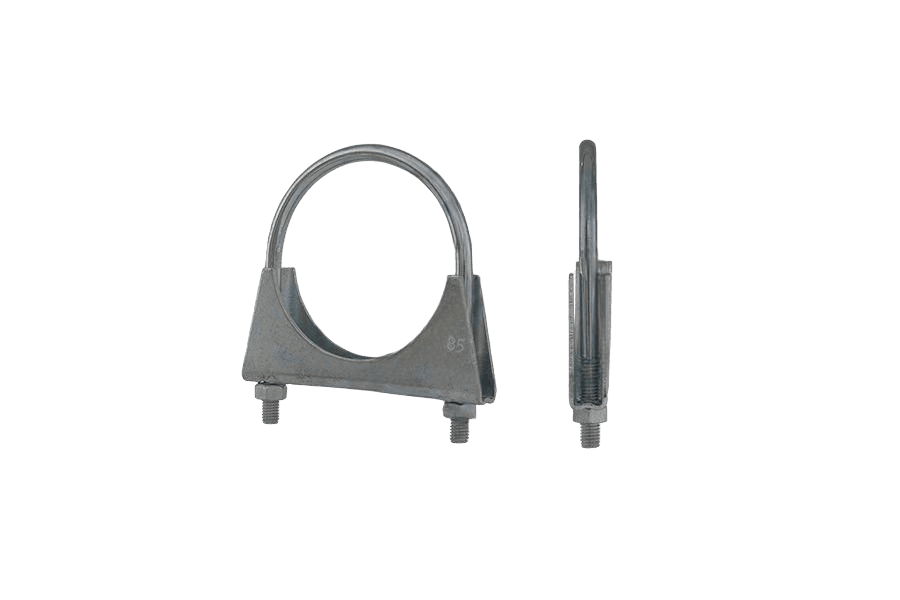

Obejma rury
Wymiary i warunki techniczne wg AN 116
Wymiary (mm)
| Wymiar nominalny | 24 | 26 | 28 | 32 | 36 | 38 | 40 | 42 | 45 | 48 | 50 | 52 | 54 | 60 | 65 | 70 | 80 | 85 | 90 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R | 12 | 13 | 14 | 16 | 18 | 19 | 20 | 21 | 22 | 24 | 25 | 26 | 27 | 30 | 32 | 35 | 40 | 42 | 45 | 50 |
| c(min) | 50 | 52 | 57 | 60 | 65 | 66 | 67 | 71 | 75 | 76 | 78 | 81 | 84 | 86 | 92 | 98 | 108 | 115 | 117 | 130 |
| l(min) | 54 | 57 | 59 | 66 | 67 | 69 | 73 | 75 | 78 | 79 | 83 | 85 | 88 | 95 | 100 | 108 | 116 | 121 | 131 |
Wymiar nominalny — nominalna średnica rury (mm)R — promień łuku obejmyc — wysokość obejmyl — szerokość obejmy (rozstaw śrub)
Materiał i wykonanie
Materiał
| Stal niestopowa wg PN-EN 10025 (stal węglowa) |
Gwint
| Rodzaj | metryczny, zwykły ISO (M8) |
|---|---|
| Norma | ISO 965 |
Powłoka
| Rodzaj | ocynk galwaniczny A2K, min. 5 µm |
|---|---|
| Norma | ISO 4042 |
Nakrętka
| DIN 934 M8 |
Oznaczanie
Przykład oznaczania obejmy do rur o wymiarze nominalnym 32 mm:
Obejma do rur AN 116 - 32
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 116 |
| Rodzaj | Obejma rury |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | średnica (mm) |
