Ogniwo - spinka AN 92, ocynk biały
AN 92AN 92
Zdjęcie 1 z 2

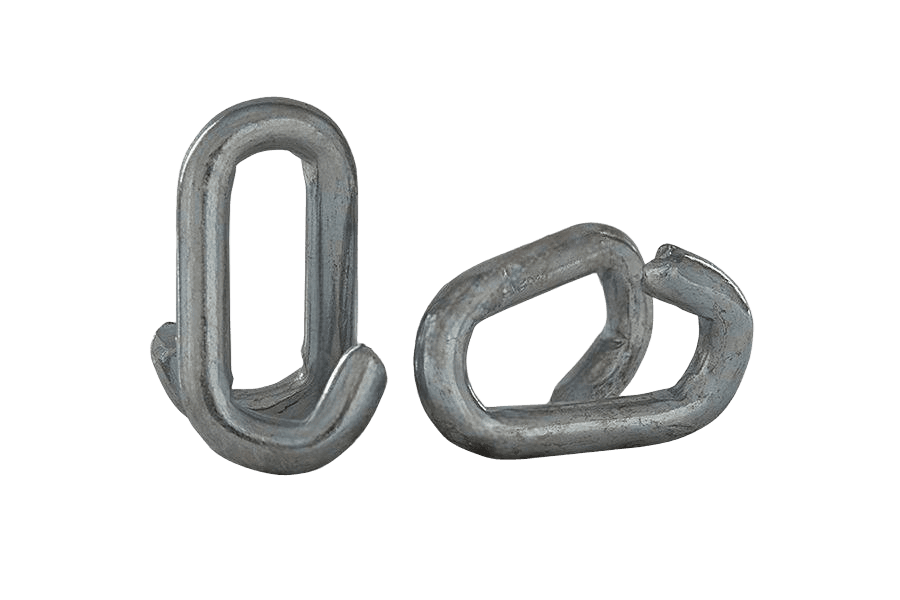

OznaczenieAN 92 · Ocynk galwaniczny biały (oc.B)
Opis
Ogniwo - spinka wg normy AN 92. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od 3 do 8 mm.
Dane techniczne
3 warianty| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | AN 92 |
| Rodzaj | Ogniwo - spinka |
| Ilość w opakowaniu | 250 szt |
| Waga opakowania | 1,02 kg |
| Waga 1 szt | 4,08 g |
AN 92karta katalogowa
karta katalogowaOgniwo - spinka AN 92, ocynk biały — wymiary i warunki techniczne wg AN 92
Wymiary i warunki techniczne wg AN 92
Karta normy AN 92Wymiary
wszystkie wartości w mm| d | b | h | m |
|---|---|---|---|
| 3 | 6,5 | 17 | 3–5 |
| 4 | 8 | 20 | 5,5–9 |
| 5 | 9,5 | 23 | 5–7 |
| 6 | 13 | 31 | 7–15 |
| 8 | 17 | 38 | 9–11 |
- b
- szerokość ogniwa (wymiar zewnętrzny)
- h
- wysokość całkowita ogniwa
- m
- rozstaw ramion w widoku bocznym (wymiar montażowy, zakres)
| d | 3 | 4 | 5 | 6 | 8 |
|---|---|---|---|---|---|
| bszerokość ogniwa (wymiar zewnętrzny) | 6,5 | 8 | 9,5 | 13 | 17 |
| hwysokość całkowita ogniwa | 17 | 20 | 23 | 31 | 38 |
| mrozstaw ramion w widoku bocznym (wymiar montażowy, zakres) | 3–5 | 5,5–9 | 5–7 | 7–15 | 9–11 |
Kolumna 3 odpowiada wybranemu wariantowi Ogniwo - spinka AN 92 3, ocynk biały.
- dśrednica pręta ogniwa (grubość drutu), wymiar nominalny
Oznaczanie
przykład zapisuPrzykład oznaczenia ogniwa-spinki o wielkości nominalnej d = 6:
Ogniwo-spinka AN 92 – 6
