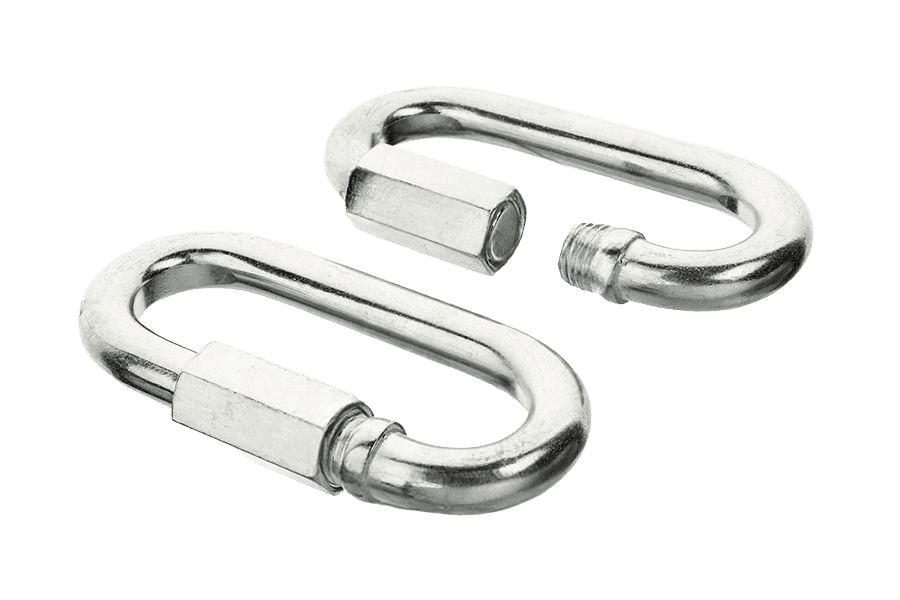

Ogniwo z nakrętką AN 80, stal kwasoodporna A4
AN 80AN 80
OznaczenieAN 80 · 6 · stal nierdzewna A4
AN 80karta katalogowa
karta katalogowaOgniwo z nakrętką — wymiary i warunki techniczne wg AN 80
Wymiary i warunki techniczne wg AN 80
Karta normy AN 80Uwagi
Zastosowanie
Ogniwo łączące wyposażone jest w gwintowy element z nakrętką umożliwiający proste i szybkie rozłączanie i łączenie łańcuchów w celach serwisowych, np. skracanie i wydłużanie.
Wymiary
wszystkie wartości w mm| Ød(nom) | p | s1 | t |
|---|---|---|---|
| 3,5 | 5,5 | 10,5 | 30 |
| 4 | 6,2 | 12 | 35 |
| 5 | 7,2 | 13 | 40,5 |
| 6 | 8 | 14,5 | 46,5 |
| 8 | 10,5 | 17,5 | 58 |
| 10 | 12,4 | 20,5 | 70 |
| 12 | 14,4 | 24 | 82 |
- p
- długość gwintowanego trzpienia (elementu gwintowego)
- s1
- szerokość ogniwa
- t
- długość ogniwa
| Ød(nom) | 3,5 | 4 | 5 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|
| pdługość gwintowanego trzpienia (elementu gwintowego) | 5,5 | 6,2 | 7,2 | 8 | 10,5 | 12,4 | 14,4 |
| s1szerokość ogniwa | 10,5 | 12 | 13 | 14,5 | 17,5 | 20,5 | 24 |
| tdługość ogniwa | 30 | 35 | 40,5 | 46,5 | 58 | 70 | 82 |
Kolumna 6 odpowiada wybranemu wariantowi 6.
- Ødśrednica pręta (drutu ogniwa)
Materiał i wykonanie
7 pozycjiMateriał
- Stal niestopowa (węglowa)
- EN 10025
- Stal nierdzewna austenityczna
- A2 wg ISO 3506-1
Wykończenie / powłoka
- Stal niestopowa (węglowa)
- cynk galwaniczny A2K, 5 µm, Cr3+ wg ISO 4042
- Stal nierdzewna austenityczna
- wg procesu
Gwint
- Rodzaj
- metryczny ISO
- Nakrętka
- tolerancja 6H wg ISO 965
- Ogniwo
- tolerancja 7g wg ISO 965
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
AN 80 · 6 · stal nierdzewna A4Opis
Ogniwo z nakrętką wg normy AN 80, ze stali nierdzewnej A4 — odpornej na korozję także w środowisku morskim i chemicznym.
Dostępny asortyment: w rozmiarze 6 mm. W ofercie również w wykonaniu ocynkowanym.
Specyfikacja produktu
8 pozycji| Rozmiar | 6 |
|---|---|
| Materiał wyrobu | stal nierdzewna A4 |
| Układ rozmiaru | średnica (mm) |
| Norma | AN 80 |
| Rodzaj | Ogniwo z nakrętką |
| Ilość w opakowaniu | 25 szt |
| Waga opakowania | 815 g |
| Waga 1 szt | 32,6 g |
Wykonania AN 80
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Ogniwo z nakrętką AN 80, stal kwasoodporna A4stal nierdzewna A4to wykonanie | stal nierdzewna A4 | — | wybierz wymiar |
| Ogniwo z nakrętką AN 80, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
Wybrany wariantAN 80 · stal nierdzewna A4
640,73 zł / opak
