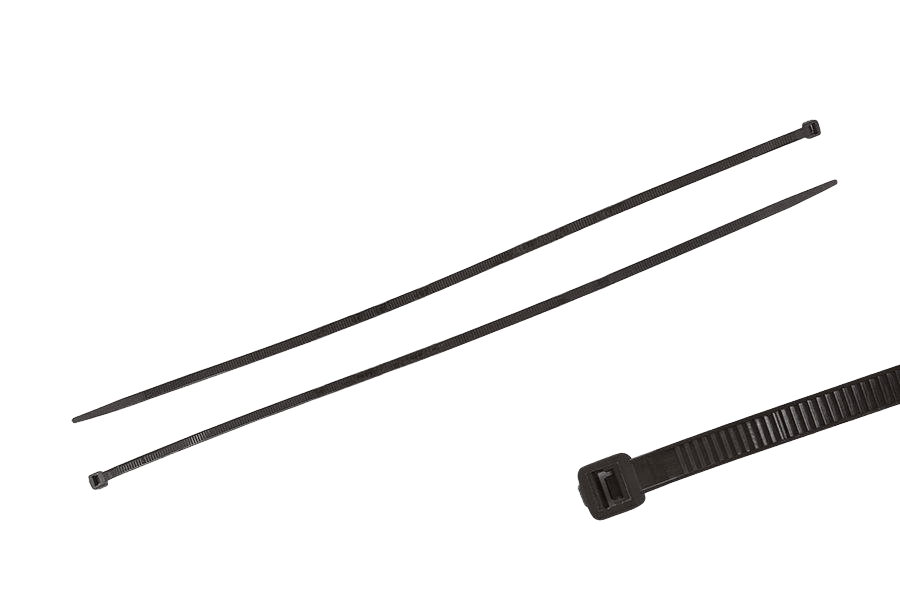

Opaska zaciskowa do kabli czarna AN 114
AN 114AN 114
Zdjęcie 1 z 2
OznaczenieAN 114 · Czarny (kolor wyrobu)
- Pokrycie
- Czarny (kolor wyrobu)
Wybierz rozmiar
szerokość × długość10 wariantów normy · 6 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Długość 100–360
| ↓ \ →Długość →Szerokość ↓ | 100 | 160 | 200 | 250 | 300 | 360 | 370 | 750 |
|---|---|---|---|---|---|---|---|---|
| 2,5 | Szerokość 2,5, Długość 200: nie ma w normie | Szerokość 2,5, Długość 250: nie ma w normie | Szerokość 2,5, Długość 300: nie ma w normie | Szerokość 2,5, Długość 360: nie ma w normie | Szerokość 2,5, Długość 370: nie ma w normie | Szerokość 2,5, Długość 750: nie ma w normie | ||
| 3,6 | Szerokość 3,6, Długość 100: nie ma w normie | Szerokość 3,6, Długość 160: nie ma w normie | Szerokość 3,6, Długość 250: nie ma w normie | Szerokość 3,6, Długość 300: nie ma w normie | Szerokość 3,6, Długość 360: nie ma w normie | Szerokość 3,6, Długość 370: nie ma w normie | Szerokość 3,6, Długość 750: nie ma w normie | |
| 4,8 | Szerokość 4,8, Długość 100: nie ma w normie | Szerokość 4,8, Długość 160: nie ma w normie | Szerokość 4,8, Długość 370: nie ma w normie | Szerokość 4,8, Długość 750: nie ma w normie | ||||
| 7,8 | Szerokość 7,8, Długość 100: nie ma w normie | Szerokość 7,8, Długość 160: nie ma w normie | Szerokość 7,8, Długość 200: nie ma w normie | Szerokość 7,8, Długość 250: nie ma w normie | Szerokość 7,8, Długość 360: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
AN 114karta katalogowa
karta katalogowaOpaska zaciskowa do kabli — wymiary i warunki techniczne wg AN 114
Wymiary i warunki techniczne wg AN 114
Karta normy AN 114Wymiary
wszystkie wartości w mm| Oznaczenie (l × s) | l | s(nom) | G | F |
|---|---|---|---|---|
| 100 × 2,5 | 100 | 2,5 | 2–23 | 80 |
| 160 × 2,5 | 160 | 2,5 | 2–42 | 80 |
| 200 × 3,6 | 200 | 3,6 | 3–50 | 160 |
| 200 × 4,8 | 200 | 4,8 | 3–50 | 220 |
| 250 × 4,8 | 250 | 4,8 | 3–65 | 220 |
| 300 × 4,8 | 300 | 4,8 | 3–83 | 220 |
| 300 × 7,8 | 300 | 7,8 | 4–82 | 540 |
| 360 × 4,8 | 360 | 4,8 | 3–102 | 220 |
| 370 × 7,8 | 370 | 7,8 | 540 | |
| 550 × 7,8 | 550 | 7,8 | 540 | |
| 750 × 7,8 | 750 | 7,8 | 540 |
- l
- długość opaski (mm)
- G
- zakres średnicy wiązki kabli (mm)
- F
- siła zrywająca / nośność pętli (N)
| Oznaczenie (l × s) | 100 × 2,5 | 160 × 2,5 | 200 × 3,6 | 200 × 4,8 | 250 × 4,8 | 300 × 4,8 | 300 × 7,8 | 360 × 4,8 | 370 × 7,8 | 550 × 7,8 | 750 × 7,8 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ldługość opaski (mm) | 100 | 160 | 200 | 200 | 250 | 300 | 300 | 360 | 370 | 550 | 750 |
| s(nom) | 2,5 | 2,5 | 3,6 | 4,8 | 4,8 | 4,8 | 7,8 | 4,8 | 7,8 | 7,8 | 7,8 |
| Gzakres średnicy wiązki kabli (mm) | 2–23 | 2–42 | 3–50 | 3–50 | 3–65 | 3–83 | 4–82 | 3–102 | |||
| Fsiła zrywająca / nośność pętli (N) | 80 | 80 | 160 | 220 | 220 | 220 | 540 | 220 | 540 | 540 | 540 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- s — szerokość nominalna taśmy (mm)
Dane techniczne
8 pozycji| Materiał | poliamid 6.6 (naturalny lub czarny) |
|---|---|
| Palność surowca | UL 94 – V2 |
| Temperatura montażu | -10 °C ÷ +60 °C |
| Temperatura pracy | -40 °C ÷ +85 °C |
| Dobra odporność na | zasady, oleje, smary, produkty ropopochodne, rozpuszczalniki chlorowane |
| Ograniczona odporność na | kwasy |
| Brak odporności na | fenole |
| Kolory | czarny, naturalny |
Oznaczanie
przykład zapisuPrzykład oznaczania opaski poliamidowej do kabli o długości nominalnej l = 250 mm, szerokości nominalnej s = 4,8 mm, wykonanej z naturalnego poliamidu:
Opaska AN 114 - 250 x 4,8 - ntOpis
Opaska zaciskowa do kabli wg normy AN 114.
Dostępny asortyment: w długościach 100–300 mm.
Specyfikacja produktu
3 pozycje| Pokrycie | Czarny (kolor wyrobu) |
|---|---|
| Norma | AN 114 |
| Rodzaj | Opaska zaciskowa do kabli |
Wykonania AN 114
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Opaska zaciskowa do kabli czarna AN 114Czarny (kolor wyrobu)to wykonanie | Czarny (kolor wyrobu) | 3/6 | wybierz wymiar |
| Opaska zaciskowa do kabli naturalna AN 114Naturalna (tworzywo, bez barwienia) | Naturalna (tworzywo, bez barwienia) | 6/9 | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
AN 114 · 6 wariantów
od 10,07 zł
brutto / opak
