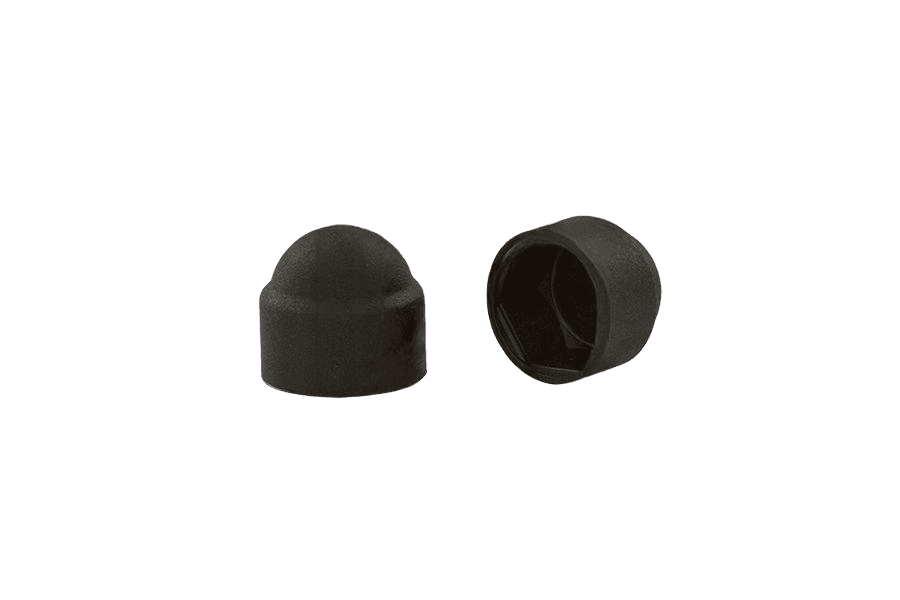

Osłonka kołpakowa czarna AN 283
AN 283AN 283
Zdjęcie 1 z 2
OznaczenieAN 283 · Czarny (kolor wyrobu)
Opis
Dostępny asortyment: w rozmiarach od M4 do M30.
Dane techniczne
11 wariantów| Pokrycie | Czarny (kolor wyrobu) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | AN 283 |
| Rodzaj | Osłonka kołpakowa |
| Ilość w opakowaniu | 500 szt |
| Waga opakowania | 80 g |
| Waga 1 szt | 0,16 g |
AN 283karta katalogowa
karta katalogowaOsłonka kołpakowa czarna AN 283 — wymiary i warunki techniczne wg AN 283
Wymiary i warunki techniczne wg AN 283
Karta normy AN 283Wymiary
wszystkie wartości w mm| SW | d | h |
|---|---|---|
| 7 | M4 | 8 |
| 8 | M5 | 10 |
| 10 | M6 | 12 |
| 13 | M8 | 15 |
| 17 | M10 | 19,5 |
| 19 | M12 | 20 |
| 22 | M14 | 23,5 |
| 24 | M16 | 26 |
| 27 | M18 | 30 |
| 30 | M20 | 32,5 |
| 32 | M22 | 36 |
| 36 | M24 | 39 |
| 41 | M27 | 46,5 |
| 46 | M30 | 50 |
- d
- gwint łba, na który zakładana jest osłonka
- h
- wysokość osłonki
| SW | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| dgwint łba, na który zakładana jest osłonka | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
| hwysokość osłonki | 8 | 10 | 12 | 15 | 19,5 | 20 | 23,5 | 26 | 30 | 32,5 | 36 | 39 | 46,5 | 50 |
Kolumna M4 odpowiada wybranemu wariantowi Osłonka kołpakowa czarna AN 283 S 7(M4).
- SWrozmiar klucza łba sześciokątnego (rozstaw płaskich)
Materiał i kolor
2 pozycje| Materiał | PE (polietylen) |
|---|---|
| Kolor | biały, czarny |
Oznaczanie
przykład zapisuPrzykład oznaczania osłonki kołpakowej z tworzywa sztucznego na łeb sześciokątny o SW = 17, kolor biały:
Osłonka kołpakowa AN 283 - 17 - biała
