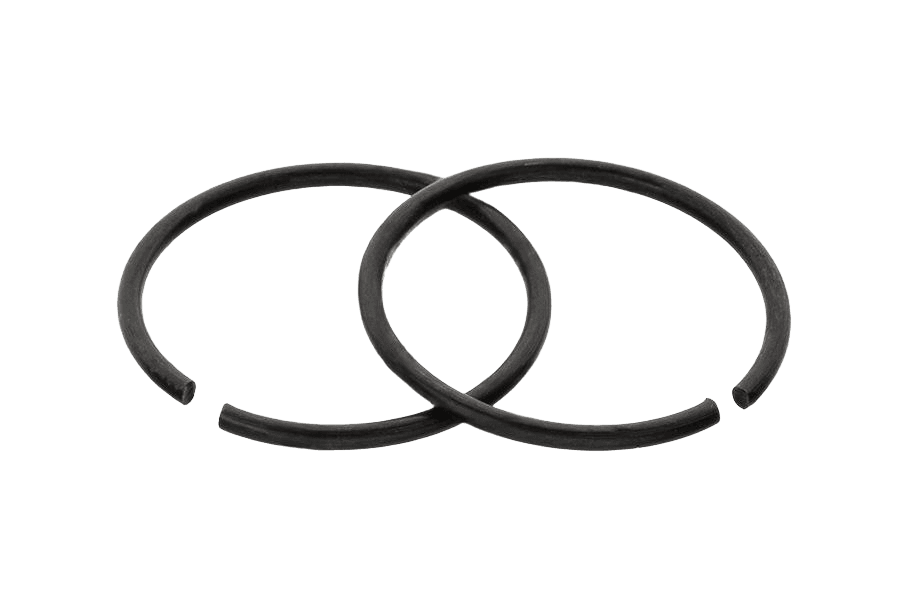

Pierścień osadczy A(Z) DIN 7993 A, fosfatowanie
DIN 7993 ADIN 7993 A
Zdjęcie 1 z 2
OznaczenieDIN 7993 A · Fosfatowane
Opis
Dostępny asortyment: w rozmiarach od 4 do 100 mm.
Dane techniczne
32 warianty| Pokrycie | Fosfatowane |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | DIN 7993 A |
| Rodzaj | Pierścień osadczy |
| Ilość w opakowaniu | 500 szt |
| Waga opakowania | 21 g |
| Waga 1 szt | 0,042 g |
DIN 7993 Akarta katalogowa
karta katalogowaPierścień osadczy — wymiary i warunki techniczne wg DIN 7993 A
Wymiary i warunki techniczne wg DIN 7993 A
Karta normy DIN 7993 AWymiary
wszystkie wartości w mm| d1 | d2(nom) | d2(tol) | d3(nom) | d3(tol) | d4 | e(≈) | r |
|---|---|---|---|---|---|---|---|
| 4 | 3,1 | 0/-0,2 | 3,2 | ±0,05 | 0,8 | 1 | 0,5 |
| 5 | 4,1 | 0/-0,2 | 4,2 | ±0,05 | 0,8 | 1 | 0,5 |
| 6 | 5,1 | 0/-0,2 | 5,2 | ±0,05 | 0,8 | 1 | 0,5 |
| 7 | 6,1 | 0/-0,3 | 6,2 | ±0,05 | 0,8 | 2 | 0,5 |
| 8 | 7,1 | 0/-0,3 | 7,2 | ±0,05 | 0,8 | 2 | 0,5 |
| 10 | 9,1 | 0/-0,3 | 9,2 | ±0,05 | 0,8 | 2 | 0,6 |
| 12 | 10,8 | 0/-0,4 | 11 | ±0,05 | 1 | 3 | 0,6 |
| 14 | 12,8 | 0/-0,4 | 13 | ±0,05 | 1 | 3 | 0,6 |
| 16 | 14,2 | 0/-0,4 | 14,4 | ±0,05 | 1,6 | 3 | 0,9 |
| 18 | 16,2 | 0/-0,4 | 16,4 | ±0,05 | 1,6 | 3 | 0,9 |
| 20 | 17,7 | 0/-0,5 | 18 | ±0,1 | 2 | 3 | 1,1 |
| 22 | 19,7 | 0/-0,5 | 20 | ±0,1 | 2 | 3 | 1,1 |
| 24 | 21,7 | 0/-0,5 | 22 | ±0,1 | 2 | 3 | 1,1 |
| 25 | 22,7 | 0/-0,5 | 23 | ±0,1 | 2 | 3 | 1,1 |
| 26 | 23,7 | 0/-0,5 | 24 | ±0,1 | 2 | 3 | 1,1 |
| 28 | 25,7 | 0/-0,5 | 26 | ±0,1 | 2 | 3 | 1,1 |
| 30 | 27,7 | 0/-0,5 | 28 | ±0,1 | 2 | 3 | 1,1 |
| 32 | 29,1 | 0/-0,6 | 29,5 | ±0,1 | 2,5 | 4 | 1,4 |
| 35 | 32,1 | 0/-0,6 | 32,5 | ±0,1 | 2,5 | 4 | 1,4 |
| 38 | 35,1 | 0/-0,6 | 35,5 | ±0,1 | 2,5 | 4 | 1,4 |
| 40 | 37,1 | 0/-0,6 | 37,5 | ±0,1 | 2,5 | 4 | 1,4 |
| 42 | 39 | 0/-0,8 | 39,5 | ±0,05 | 2,5 | 4 | 1,4 |
| 45 | 42 | 0/-0,8 | 42,5 | ±0,05 | 2,5 | 4 | 1,4 |
| 48 | 45 | 0/-0,8 | 45,5 | ±0,05 | 2,5 | 4 | 1,4 |
| 50 | 47 | 0/-0,8 | 47,5 | ±0,1 | 2,5 | 4 | 1,4 |
| 55 | 51,1 | 0/-0,8 | 51,8 | ±0,15 | 3,2 | 4 | 1,8 |
| 60 | 56,1 | 0/-0,8 | 56,8 | ±0,15 | 3,2 | 4 | 1,8 |
| 65 | 61,1 | 0/-0,8 | 61,8 | ±0,15 | 3,2 | 4 | 1,8 |
| 70 | 66 | 0/-1 | 66,8 | ±0,15 | 3,2 | 5 | 1,8 |
| 75 | 71 | 0/-1 | 71,8 | ±0,15 | 3,2 | 5 | 1,8 |
| 80 | 76 | 0/-1 | 76,8 | ±0,15 | 3,2 | 5 | 1,8 |
| 85 | 81 | 0/-1 | 81,8 | ±0,15 | 3,2 | 5 | 1,8 |
| 90 | 86 | 0/-1 | 86,8 | ±0,15 | 3,2 | 5 | 1,8 |
| 95 | 91 | 0/-1 | 91,8 | ±0,15 | 3,2 | 5 | 1,8 |
| 100 | 95,8 | 0/-1,2 | 96,8 | ±0,15 | 3,2 | 5 | 1,8 |
| 105 | 100,8 | 0/-1,2 | 101,8 | ±0,15 | 3,2 | 5 | 1,8 |
| 110 | 105,8 | 0/-1,2 | 106,8 | ±0,15 | 3,2 | 5 | 1,8 |
| 115 | 110,8 | 0/-1,2 | 111,8 | ±0,15 | 3,2 | 5 | 1,8 |
| 120 | 115,8 | 0/-1,2 | 116,8 | ±0,15 | 3,2 | 5 | 1,8 |
| 125 | 120,8 | 0/-1,2 | 121,8 | ±0,15 | 3,2 | 5 | 1,8 |
- d2(nom)
- nominalna średnica rowka na wałku
- d2(tol)
- odchyłka średnicy rowka (górna/dolna, np. „0/-0,2” = od 0 do -0,2 mm)
- d3(nom)
- średnica wewnętrzna pierścienia w stanie swobodnym (przed montażem, rozprężony)
- d3(tol)
- odchyłka średnicy pierścienia w stanie swobodnym
- d4
- średnica drutu, z którego wykonany jest pierścień
- e(≈)
- rozwarcie pierścienia (odległość między końcami), wartość przybliżona
- r
- promień zaokrąglenia rowka na wałku
| d1 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 25 | 26 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | 48 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 125 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2(nom)nominalna średnica rowka na wałku | 3,1 | 4,1 | 5,1 | 6,1 | 7,1 | 9,1 | 10,8 | 12,8 | 14,2 | 16,2 | 17,7 | 19,7 | 21,7 | 22,7 | 23,7 | 25,7 | 27,7 | 29,1 | 32,1 | 35,1 | 37,1 | 39 | 42 | 45 | 47 | 51,1 | 56,1 | 61,1 | 66 | 71 | 76 | 81 | 86 | 91 | 95,8 | 100,8 | 105,8 | 110,8 | 115,8 | 120,8 |
| d2(tol)odchyłka średnicy rowka (górna/dolna, np. „0/-0,2” = od 0 do -0,2 mm) | 0/-0,2 | 0/-0,2 | 0/-0,2 | 0/-0,3 | 0/-0,3 | 0/-0,3 | 0/-0,4 | 0/-0,4 | 0/-0,4 | 0/-0,4 | 0/-0,5 | 0/-0,5 | 0/-0,5 | 0/-0,5 | 0/-0,5 | 0/-0,5 | 0/-0,5 | 0/-0,6 | 0/-0,6 | 0/-0,6 | 0/-0,6 | 0/-0,8 | 0/-0,8 | 0/-0,8 | 0/-0,8 | 0/-0,8 | 0/-0,8 | 0/-0,8 | 0/-1 | 0/-1 | 0/-1 | 0/-1 | 0/-1 | 0/-1 | 0/-1,2 | 0/-1,2 | 0/-1,2 | 0/-1,2 | 0/-1,2 | 0/-1,2 |
| d3(nom)średnica wewnętrzna pierścienia w stanie swobodnym (przed montażem, rozprężony) | 3,2 | 4,2 | 5,2 | 6,2 | 7,2 | 9,2 | 11 | 13 | 14,4 | 16,4 | 18 | 20 | 22 | 23 | 24 | 26 | 28 | 29,5 | 32,5 | 35,5 | 37,5 | 39,5 | 42,5 | 45,5 | 47,5 | 51,8 | 56,8 | 61,8 | 66,8 | 71,8 | 76,8 | 81,8 | 86,8 | 91,8 | 96,8 | 101,8 | 106,8 | 111,8 | 116,8 | 121,8 |
| d3(tol)odchyłka średnicy pierścienia w stanie swobodnym | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,05 | ±0,05 | ±0,05 | ±0,1 | ±0,15 | ±0,15 | ±0,15 | ±0,15 | ±0,15 | ±0,15 | ±0,15 | ±0,15 | ±0,15 | ±0,15 | ±0,15 | ±0,15 | ±0,15 | ±0,15 | ±0,15 |
| d4średnica drutu, z którego wykonany jest pierścień | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1,6 | 1,6 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 | 3,2 |
| e(≈)rozwarcie pierścienia (odległość między końcami), wartość przybliżona | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| rpromień zaokrąglenia rowka na wałku | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 | 0,9 | 0,9 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 |
Kolumna 4 odpowiada wybranemu wariantowi Pierścień osadczy A(Z) DIN 7993 A 4, fosfatowanie.
- d1nominalna średnica wałka (oś dopasowania pierścienia)
Oznaczanie
przykład zapisuPrzykład zamawiania pierścienia osadczego sprężynującego z drutu okrągłego, odmiana A do wałków, o średnicy d1 = 20 mm:
Pierścień osadczy A20 DIN 7993
