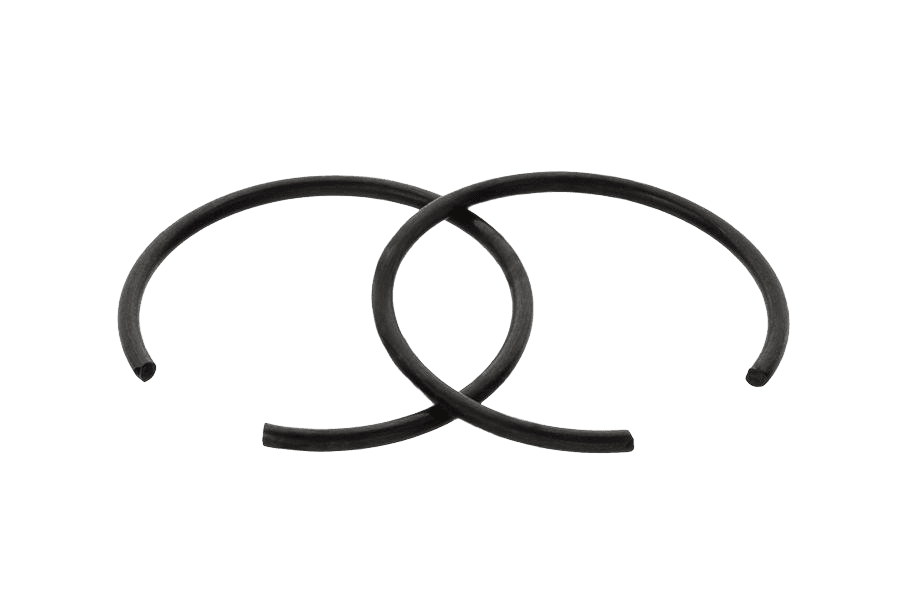

Pierścień osadczy J(W) DIN 7993 B, fosfatowanie

DIN 7993 B

Zdjęcie 1 z 2

OznaczenieDIN 7993 B · Fosfatowane

Dostępny asortyment: w rozmiarach od 8 do 120 mm.

32 warianty

wszystkie wartości w mm

d1	d4	d5(nom)	d5(tol)	d6(nom)	d6(tol)	e	r
7	0,8	7,9	+0,3/0	7,8	±0,05	4	0,5
8	0,8	8,9	+0,3/0	8,8	±0,05	4	0,5
10	0,8	10,9	+0,3/0	10,8	±0,05	4	0,5
12	1	13,2	+0,4/0	13	±0,05	6	0,6
14	1	15,2	+0,4/0	15	±0,05	6	0,6
16	1,6	17,8	+0,4/0	17,6	±0,05	8	0,9
18	1,6	19,8	+0,4/0	19,6	±0,05	8	0,9
20	2	22,3	+0,5/0	22		10	1,1
22	2	24,3	+0,5/0	24	±0,1	10	1,1
24	2	26,3	+0,5/0	26	±0,1	10	1,1
25	2	27,3	+0,5/0	27	±0,1	10	1,1
26	2	28,3	+0,5/0	28	±0,1	10	1,1
28	2	30,3	+0,5/0	30		10	1,1
30	2	32,3	+0,5/0	32	±0,1	10	1,1
32	2,5	34,9		34,5	±0,1	12	1,4
35	2,5	37,9	+0,4/0	37,5	±0,1	12	1,4
38	2,5	40,9		40,5	±0,1	12	1,4
40	2,5	42,9		42,5	±0,1	12	1,4
42	2,5	45	+0,4/0	44,5	±0,1	16	1,4
45	2,5	48	+0,5/0	47,5	±0,1	16	1,4
48	2,5	51		50,5	±0,1	16	1,4
50	2,5	53	+0,5/0	52,5	±0,1	16	1,4
55	3,2	58,9		58,5	±0,15	20	1,8
60	3,2	63,9		63,2	±0,15	20	1,8
65	3,2	68,9	+0,8/0	68,2	±0,15	20	1,8
70	3,2	74	+1/0	73,2	±0,15	25	1,8
75	3,2	79	+1/0	78,2	±0,15	25	1,8
80	3,2	84	+1/0	83,2	±0,15	25	1,8
85	3,2	89	+1/0	88,2	±0,15	25	1,8
90	3,2	94	+1/0	93,2	±0,15	25	1,8
95	3,2	99	+1/0	98,2	±0,15	25	1,8
100	3,2	104,2	+1,2/0	103,2	±0,15	32	1,8
105	3,2	109,2	+1,2/0	108,2	±0,15	32	1,8
110	3,2	114,2	+1,2/0	113,2	±0,15	32	1,8
115	3,2	119,2	+1,2/0	118,2	±0,15	32	1,8
120	3,2	124,2	+1,2/0	123,2	±0,15	32	1,8
125	3,2	129,2	+1,2/0	128,2	±0,15	32	1,8

d4: średnica drutu, z którego wykonany jest pierścień
d5(nom): średnica zewnętrzna pierścienia w stanie swobodnym (przed montażem)
d5(tol): tolerancja średnicy zewnętrznej pierścienia w stanie swobodnym
d6(nom): średnica rowka montażowego w otworze, w którym osadza się pierścień
d6(tol): tolerancja średnicy rowka montażowego
e: przybliżona szerokość rozwarcia pierścienia (wymiar orientacyjny, ≈)
r: promień zaokrąglenia krawędzi rowka montażowego

d1	7	8	10	12	14	16	18	20	22	24	25	26	28	30	32	35	38	40	42	45	48	50	55	60	65	70	75	80	85	90	95	100	105	110	115	120	125
d4średnica drutu, z którego wykonany jest pierścień	0,8	0,8	0,8	1	1	1,6	1,6	2	2	2	2	2	2	2	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2	3,2
d5(nom)średnica zewnętrzna pierścienia w stanie swobodnym (przed montażem)	7,9	8,9	10,9	13,2	15,2	17,8	19,8	22,3	24,3	26,3	27,3	28,3	30,3	32,3	34,9	37,9	40,9	42,9	45	48	51	53	58,9	63,9	68,9	74	79	84	89	94	99	104,2	109,2	114,2	119,2	124,2	129,2
d5(tol)tolerancja średnicy zewnętrznej pierścienia w stanie swobodnym	+0,3/0	+0,3/0	+0,3/0	+0,4/0	+0,4/0	+0,4/0	+0,4/0	+0,5/0	+0,5/0	+0,5/0	+0,5/0	+0,5/0	+0,5/0	+0,5/0		+0,4/0			+0,4/0	+0,5/0		+0,5/0			+0,8/0	+1/0	+1/0	+1/0	+1/0	+1/0	+1/0	+1,2/0	+1,2/0	+1,2/0	+1,2/0	+1,2/0	+1,2/0
d6(nom)średnica rowka montażowego w otworze, w którym osadza się pierścień	7,8	8,8	10,8	13	15	17,6	19,6	22	24	26	27	28	30	32	34,5	37,5	40,5	42,5	44,5	47,5	50,5	52,5	58,5	63,2	68,2	73,2	78,2	83,2	88,2	93,2	98,2	103,2	108,2	113,2	118,2	123,2	128,2
d6(tol)tolerancja średnicy rowka montażowego	±0,05	±0,05	±0,05	±0,05	±0,05	±0,05	±0,05		±0,1	±0,1	±0,1	±0,1		±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,1	±0,15	±0,15	±0,15	±0,15	±0,15	±0,15	±0,15	±0,15	±0,15	±0,15	±0,15	±0,15	±0,15	±0,15	±0,15
eprzybliżona szerokość rozwarcia pierścienia (wymiar orientacyjny, ≈)	4	4	4	6	6	8	8	10	10	10	10	10	10	10	12	12	12	12	16	16	16	16	20	20	20	25	25	25	25	25	25	32	32	32	32	32	32
rpromień zaokrąglenia krawędzi rowka montażowego	0,5	0,5	0,5	0,6	0,6	0,9	0,9	1,1	1,1	1,1	1,1	1,1	1,1	1,1	1,4	1,4	1,4	1,4	1,4	1,4	1,4	1,4	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8	1,8

Kolumna 8 odpowiada wybranemu wariantowi Pierścień osadczy J(W) DIN 7993 B 8, fosfatowanie.

d1nominalna średnica otworu (obudowy/wałka drążonego), do którego dobierany jest pierścień

przykład zapisu

Przykład zamawiania pierścienia osadczego sprężynującego z drutu okrągłego, odmiana B do otworu o średnicy d1 = 20 mm:

Pierścień osadczy B20 DIN 7993
