Pierścień osadczy sprężynujący do otworu (W) DIN 472, fosfatowanie

DIN 472

DIN 472

Produkt

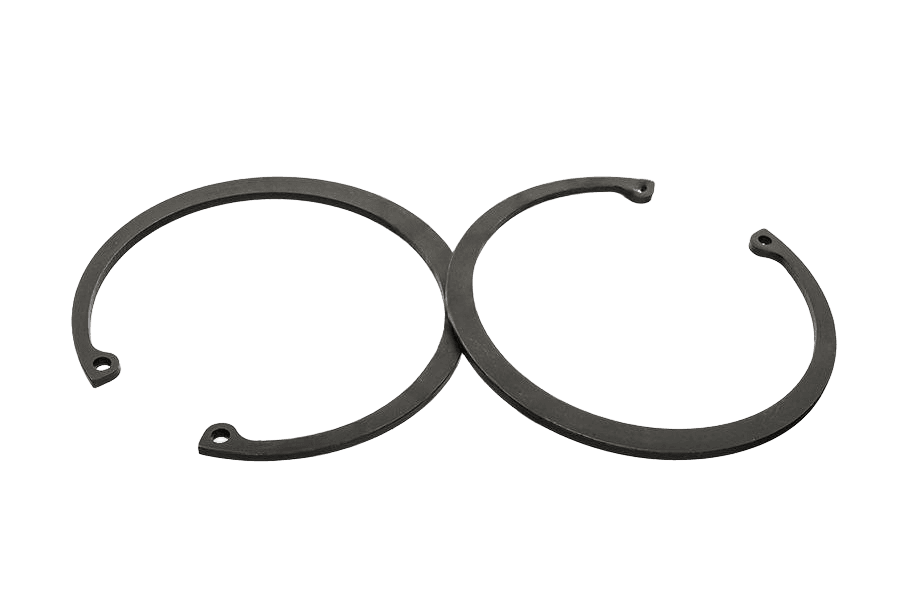

Pierścień osadczy sprężynujący do otworu (W) DIN 472, fosfatowanie

Zdjęcie poglądowe — powłoka wybranego wykonania może wyglądać inaczej.

Zdjęcie poglądowe — powłoka wybranego wykonania może wyglądać inaczej.
Rysunek wg normy
1,1 1,1 8,7 0,8 8,4 8 0,6 0,9

Rysunek wg DIN 472 · Ød = 8 · grubosc = 0,8 · s = 0,8 · d3 = 8,7 · b = 1,1 · d2 = 8,4 · m = 0,9 · n = 0,6 — schematyczny, nie w skali.

Rysunek schematyczny wg normy, nie w skali.
Zdjęcie 1 z 2

OznaczenieDIN 472 · Fosfatowane

Opis

Pierścień osadczy sprężynujący do otworu (W) wg normy DIN 472.

Dostępny asortyment: w rozmiarach od 8 do 360 mm.

Dane techniczne

78 wariantów
PokrycieFosfatowane
Układ rozmiaruśrednica (mm)
NormaDIN 472
RodzajPierścień osadczy sprężynujący
Ilość w opakowaniu500 szt
Waga opakowania68 g
Waga 1 szt0,136 g

DIN 472karta katalogowa

karta katalogowa

Pierścień osadczy sprężynujący — wymiary i warunki techniczne wg DIN 472

Wymiary i warunki techniczne wg DIN 472

Karta normy DIN 472
1,1 1,1 8,7 0,8 8,4 8 0,6 0,9

Rysunek wg DIN 472 · Ød = 8 · grubosc = 0,8 · s = 0,8 · d3 = 8,7 · b = 1,1 · d2 = 8,4 · m = 0,9 · n = 0,6 — schematyczny, nie w skali.

Ød = 8 · grubosc = 0,8 · s = 0,8 · d3 = 8,7 · b = 1,1 · d2 = 8,4 · m = 0,9 · n = 0,6

Wymiary — wykonanie standardowe

wszystkie wartości w mm

dnom = d1sd3 ¹⁾d5 min~bd2 nom.d2 odch.d2 tol.m (H13)n ming maxSzczypce nom. (DIN 5254)
80,88,711,18,4+0,09/0H110,90,60,58
90,89,811,39,4+0,09/0H110,90,60,58
10110,81,21,410,4+0,11/0H111,10,60,58
11111,81,21,511,4+0,11/0H111,10,60,58
121131,51,712,5+0,11/0H111,10,80,58
13114,11,51,813,6+0,11/0H111,10,90,58
14115,11,71,914,6+0,11/0H111,10,90,58
15116,21,72,015,7+0,11/0H111,11,10,58
16117,31,72,016,8+0,11/0H111,11,218
17118,31,72,117,8+0,11/0H111,11,218
18119,522,219+0,11/0H111,11,518
19120,522,220+0,13/0H111,11,5119
20121,522,321+0,13/0H111,11,5119
21122,522,422+0,13/0H111,11,5119
22123,522,523+0,13/0H111,11,5119
241,225,922,625,2+0,21/0H121,31,8119
251,226,922,726,2+0,21/0H121,31,8119
261,227,922,827,2+0,21/0H121,31,8119
27*1,229,122,928,4+0,21/0H121,32,1119
281,230,122,929,4+0,21/0H121,32,1119
301,232,123,031,4+0,25/0H121,32,1119
311,233,42,53,232,7+0,25/0H121,32,6119
321,234,42,53,233,7+0,25/0H121,32,6119
341,536,52,53,335,7+0,25/0H121,62,61,519
351,537,82,53,437+0,25/0H121,631,519
361,538,82,53,538+0,25/0H121,631,519
371,539,82,53,639+0,25/0H121,631,519
381,540,82,53,740+0,25/0H121,631,519
401,7543,52,53,942,5+0,25/0H121,853,8240
421,7545,52,54,144,5+0,25/0H121,853,8240
451,7548,52,54,347,5+0,25/0H121,853,8240
471,7550,52,54,449,5+0,25/0H121,853,8240
481,7551,52,54,550,5+0,25/0H121,853,8240
50254,22,54,653,0+0,30/0H122,154,5240
52256,22,54,755,0+0,30/0H122,154,5240
55259,22,55,058,0+0,30/0H122,154,5240
56260,22,55,159,0+0,30/0H122,154,5240
58262,22,55,261,0+0,30/0H122,154,5240
60264,22,55,463,0+0,30/0H122,154,5240
62266,22,55,565+0,30/0H122,154,5240
63267,22,55,666+0,30/0H122,154,5240
652,569,235,868+0,30/0H122,654,52,540
682,572,536,171+0,30/0H122,654,52,540
702,574,536,273+0,30/0H122,654,52,540
722,576,536,475+0,30/0H122,654,52,540
752,579,536,678+0,30/0H122,654,52,540
782,582,536,881+0,35/0H122,654,52,540
802,585,53783,5+0,35/0H122,655,32,540
822,587,53785,5+0,35/0H122,655,32,540
85390,53,57,288,5+0,35/0H123,155,3385
88393,53,57,491,5+0,35/0H123,155,3385
90395,53,57,693,5+0,35/0H123,155,3385
92397,53,57,895,5+0,35/0H123,155,3385
953100,53,58,198,5+0,35/0H123,155,3385
983103,53,58,3101,5+0,35/0H123,155,3385
1003105,53,58,4103,5+0,35/0H123,155,3385
10241083,58,5106+0,54/0H134,156385
10541123,58,7109+0,54/0H134,156385
11041173,59,0114+0,54/0H134,156385
11541223,59,3119+0,54/0H134,156385
12041273,59,7124+0,63/0H134,156385
1254132410129+0,63/0H134,1563125
1304137410,2134+0,63/0H134,1563125
1354142410,5139+0,63/0H134,1563125
1404147410,7144+0,63/0H134,1563125
1454152410,9149+0,63/0H134,1563125
1504158411,2155+0,63/0H134,157,53125
1554164411,4160+0,63/0H134,157,53,5125
1604169411,6165+0,63/0H134,157,53,5125
1654174,5411,8170+0,63/0H134,157,53,5125
1704179,5412,2175+0,63/0H134,157,53,5125
1754184,5412,7180+0,63/0H134,157,53,5125
1804189,5413,2185+0,72/0H134,157,53,5125
1854194,5413,7190+0,72/0H134,157,53,5125
1904199,5413,8195+0,72/0H134,157,53,5125
1954204,5413,8200+0,72/0H134,157,53,5125
2004209,5414,0205+0,72/0H134,157,53,5125
2105222414,0216+0,72/0H135,1594125
2205232414,0226+0,72/0H135,1594125
2305242414,0236+0,72/0H135,1594125
2405252414,0246+0,72/0H135,1594125
2505262414,0256+0,72/0H135,1594125
2605275516268+0,81/0H135,1594125
2705285516278+0,81/0H135,15124125
2805295516288+0,81/0H135,15124125
2905305516298+0,81/0H135,15124125
3005315516308+0,81/0H135,15124125
s
grubość pierścienia
~b
wysokość pierścienia mierzona do uszek (wymiar orientacyjny)
dnom = d1891011121314151617181920212224252627*283031323435363738404245474850525556586062636568707275788082858890929598100102105110115120125130135140145150155160165170175180185190195200210220230240250260270280290300
sgrubość pierścienia0,80,811111111111111,21,21,21,21,21,21,21,21,51,51,51,51,51,751,751,751,751,75222222222,52,52,52,52,52,52,52,533333334444444444444444444445555555555
d3 ¹⁾8,79,810,811,81314,115,116,217,318,319,520,521,522,523,525,926,927,929,130,132,133,434,436,537,838,839,840,843,545,548,550,551,554,256,259,260,262,264,266,267,269,272,574,576,579,582,585,587,590,593,595,597,5100,5103,5105,5108112117122127132137142147152158164169174,5179,5184,5189,5194,5199,5204,5209,5222232242252262275285295305315
d5 min111,21,21,51,51,71,71,71,7222222222222,52,52,52,52,52,52,52,52,52,52,52,52,52,52,52,52,52,52,52,5333333333,53,53,53,53,53,53,53,53,53,53,53,544444444444444444444455555
~bwysokość pierścienia mierzona do uszek (wymiar orientacyjny)1,11,31,41,51,71,81,92,02,02,12,22,22,32,42,52,62,72,82,92,93,03,23,23,33,43,53,63,73,94,14,34,44,54,64,75,05,15,25,45,55,65,86,16,26,46,66,8777,27,47,67,88,18,38,48,58,79,09,39,71010,210,510,710,911,211,411,611,812,212,713,213,713,813,814,014,014,014,014,014,01616161616
d2 nom.8,49,410,411,412,513,614,615,716,817,8192021222325,226,227,228,429,431,432,733,735,73738394042,544,547,549,550,553,055,058,059,061,063,0656668717375788183,585,588,591,593,595,598,5101,5103,5106109114119124129134139144149155160165170175180185190195200205216226236246256268278288298308
d2 odch.+0,09/0+0,09/0+0,11/0+0,11/0+0,11/0+0,11/0+0,11/0+0,11/0+0,11/0+0,11/0+0,11/0+0,13/0+0,13/0+0,13/0+0,13/0+0,21/0+0,21/0+0,21/0+0,21/0+0,21/0+0,25/0+0,25/0+0,25/0+0,25/0+0,25/0+0,25/0+0,25/0+0,25/0+0,25/0+0,25/0+0,25/0+0,25/0+0,25/0+0,30/0+0,30/0+0,30/0+0,30/0+0,30/0+0,30/0+0,30/0+0,30/0+0,30/0+0,30/0+0,30/0+0,30/0+0,30/0+0,35/0+0,35/0+0,35/0+0,35/0+0,35/0+0,35/0+0,35/0+0,35/0+0,35/0+0,35/0+0,54/0+0,54/0+0,54/0+0,54/0+0,63/0+0,63/0+0,63/0+0,63/0+0,63/0+0,63/0+0,63/0+0,63/0+0,63/0+0,63/0+0,63/0+0,63/0+0,72/0+0,72/0+0,72/0+0,72/0+0,72/0+0,72/0+0,72/0+0,72/0+0,72/0+0,72/0+0,81/0+0,81/0+0,81/0+0,81/0+0,81/0
d2 tol.H11H11H11H11H11H11H11H11H11H11H11H11H11H11H11H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H13H13H13H13H13H13H13H13H13H13H13H13H13H13H13H13H13H13H13H13H13H13H13H13H13H13H13H13H13H13H13
m (H13)0,90,91,11,11,11,11,11,11,11,11,11,11,11,11,11,31,31,31,31,31,31,31,31,61,61,61,61,61,851,851,851,851,852,152,152,152,152,152,152,152,152,652,652,652,652,652,652,652,653,153,153,153,153,153,153,154,154,154,154,154,154,154,154,154,154,154,154,154,154,154,154,154,154,154,154,154,155,155,155,155,155,155,155,155,155,155,15
n min0,60,60,60,60,80,90,91,11,21,21,51,51,51,51,51,81,81,82,12,12,12,62,62,633333,83,83,83,83,84,54,54,54,54,54,54,54,54,54,54,54,54,54,55,35,35,35,35,35,35,35,35,366666666667,57,57,57,57,57,57,57,57,57,57,599999912121212
g max0,50,50,50,50,50,50,50,51111111111111111,51,51,51,51,522222222222222,52,52,52,52,52,52,52,53333333333333333333,53,53,53,53,53,53,53,53,53,54444444444
Szczypce nom. (DIN 5254)888888888881919191919191919191919191919191919404040404040404040404040404040404040404040858585858585858585858585125125125125125125125125125125125125125125125125125125125125125125125125125125

Kolumna 8 odpowiada wybranemu wariantowi Pierścień osadczy sprężynujący do otworu (W) DIN 472 8x0,8, fosfatowanie.

  • ¹⁾ — wymiar d3 dotyczy pierścienia w stanie swobodnym, przed montażem
  • …*przy d1 = 27 — wymiar nie ujęty w normie DIN 472 (rozmiar wg PN 85111)
  • d3 ¹⁾ — średnica zewnętrzna (stan swobodny)

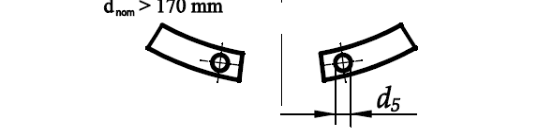

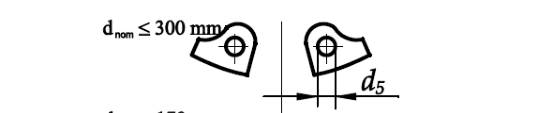

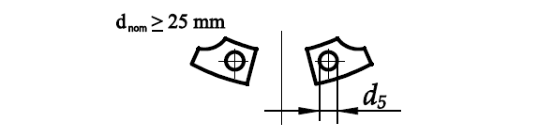

  • d5 min — średnica otworów montażowych
  • d2 nom. — średnica rowka (w otworze)
  • d2 odch. — odchyłka średnicy rowka
  • d2 tol. — klasa tolerancji rowka
  • m (H13) — szerokość rowka
  • n min — min. odległość rowka od czoła otworu
  • g max — maks. fazowanie wprowadzające na krawędzi otworu
  • Szczypce nom. (DIN 5254) — zalecany rozmiar szczypców montażowych

Wymiary — wykonanie ciężkie / wzmocnione

wszystkie wartości w mm

dnom = d1sd3 ¹⁾d5 min~bd2 nom.d2 odch.d2 tol.m (H13)n ming maxSzczypce nom. (DIN 5254)
201,521,522,421+0,13/0H111,61,5119
221,523,522,823+0,13/0H111,61,5119
241,525,92325,2+0,21/0H121,61,8119
251,526,923,126,2+0,21/0H121,61,8119
261,527,923,127,2+0,21/0H121,61,8119
281,530,123,229,4+0,21/0H121,62,1119
301,532,123,331,4+0,25/0H121,62,1119
321,534,423,433,7+0,25/0H121,62,6119
341,7536,52,53,735,7+0,25/0H121,852,61,519
351,7537,82,53,8+0,25/0H121,8531,519
371,7539,82,53,939+0,25/0H121,8531,519
381,7540,82,53,940+0,25/0H121,8531,519
40243,52,53,942,5+0,25/0H122,153,8240
42245,52,54,144,5+0,25/0H122,153,8240
45248,52,54,347,5+0,25/0H122,153,8240
47250,52,54,449,5+0,25/0H122,153,8240
502,554,22,54,653+0,30/0H122,654,5240
522,556,22,54,755+0,30/0H122,654,5240
552,559,22,5558+0,30/0H122,654,5240
60364,22,55,463+0,30/0H123,154,5240
62366,22,55,565+0,30/0H123,154,5240
65369,235,868+0,30/0H123,154,52,540
68372,536,171+0,30/0H123,154,52,540
70374,536,273+0,30/0H123,154,52,540
72376,536,475+0,30/0H123,154,52,540
75379,536,678+0,30/0H123,154,52,540
80485,53783,5+0,35/0H124,155,3385
85490,53,57,288,5+0,35/0H124,155,3385
90495,53,57,693,5+0,35/0H124,155,3385
954100,53,58,198,5+0,35/0H124,155,3385
1004105,53,58,4103,5+0,35/0H124,155,3385
s
grubość pierścienia
~b
wysokość pierścienia mierzona do uszek (wymiar orientacyjny)
dnom = d1202224252628303234353738404245475052556062656870727580859095100
sgrubość pierścienia1,51,51,51,51,51,51,51,51,751,751,751,7522222,52,52,5333333344444
d3 ¹⁾21,523,525,926,927,930,132,134,436,537,839,840,843,545,548,550,554,256,259,264,266,269,272,574,576,579,585,590,595,5100,5105,5
d5 min222222222,52,52,52,52,52,52,52,52,52,52,52,52,53333333,53,53,53,5
~bwysokość pierścienia mierzona do uszek (wymiar orientacyjny)2,42,833,13,13,23,33,43,73,83,93,93,94,14,34,44,64,755,45,55,86,16,26,46,677,27,68,18,4
d2 nom.212325,226,227,229,431,433,735,7394042,544,547,549,55355586365687173757883,588,593,598,5103,5
d2 odch.+0,13/0+0,13/0+0,21/0+0,21/0+0,21/0+0,21/0+0,25/0+0,25/0+0,25/0+0,25/0+0,25/0+0,25/0+0,25/0+0,25/0+0,25/0+0,25/0+0,30/0+0,30/0+0,30/0+0,30/0+0,30/0+0,30/0+0,30/0+0,30/0+0,30/0+0,30/0+0,35/0+0,35/0+0,35/0+0,35/0+0,35/0
d2 tol.H11H11H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12H12
m (H13)1,61,61,61,61,61,61,61,61,851,851,851,852,152,152,152,152,652,652,653,153,153,153,153,153,153,154,154,154,154,154,15
n min1,51,51,81,81,82,12,12,62,63333,83,83,83,84,54,54,54,54,54,54,54,54,54,55,35,35,35,35,3
g max111111111,51,51,51,52222222222,52,52,52,52,533333
Szczypce nom. (DIN 5254)19191919191919191919191940404040404040404040404040408585858585
  • ¹⁾ — wymiar d3 dotyczy pierścienia w stanie swobodnym, przed montażem
  • Dla d1 = 35 mm PDF drukuje d2(nom.) jako „37,” (przecinek bez następującej cyfry, realny defekt druku) — wartość niemożliwa do jednoznacznego odczytania, pominięta („—”); zob. uwagi ogólne.
  • d3 ¹⁾ — średnica zewnętrzna (stan swobodny)
  • d5 min — średnica otworów montażowych
  • d2 nom. — średnica rowka (w otworze)
  • d2 odch. — odchyłka średnicy rowka
  • d2 tol. — klasa tolerancji rowka
  • m (H13) — szerokość rowka
  • n min — min. odległość rowka od czoła otworu
  • g max — maks. fazowanie wprowadzające na krawędzi otworu
  • Szczypce nom. (DIN 5254) — zalecany rozmiar szczypców montażowych

Materiał

4 pozycje

Materiał

Stal sprężysta C67, C75 lub Ck75 wg DIN 17222

Twardość dla stali hartowanej (twardości przeliczone wg DIN 50150)

dnom ≤ 48 mm
470–580 HV (47–54 HRC)
48 mm < dnom ≤ 200 mm
435–530 HV (44–51 HRC)
200 mm < dnom ≤ 300 mm
— (40–47 HRC)

Oznaczanie

przykład zapisu

Przykład oznaczania: pierścień osadczy sprężynujący wewnętrzny o średnicy nominalnej dnom = 40 mm:

Pierścień osadczy sprężynujący DIN 472 – 40

Wykonania DIN 472

6 wykonań

WykonanieKlasa · powłokaNa stanie
Pierścień osadczy sprężynujący do otworu (W) DIN 472, fosfatowanieFosfatowaneto wykonanieFosfatowane—
Pierścień osadczy sprężynujący do otworu (W) DIN 472, stal nierdzewna 1.4122——
Pierścień osadczy sprężynujący wzmocniony do otworu (W) DIN 472, fosfatowanieFosfatowaneFosfatowane—
Pierścień osadczy sprężynujący do otworu (W) DIN 472, stal nierdzewnastal nierdzewnastal nierdzewna—
Pierścień osadczy sprężynujący do otworu (W) DIN 472, cynk płatkowyCynk płatkowy srebrny (fl Zn)Cynk płatkowy srebrny (fl Zn)—
Zestaw pierścieni osadczych do otworu 1330 DIN 472——

Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
