Pierścień osadczy zabezpieczający DIN 5417, fosfatowanie

DIN 5417

DIN 5417

Produkt
Pierścień osadczy zabezpieczający DIN 5417, fosfatowanie

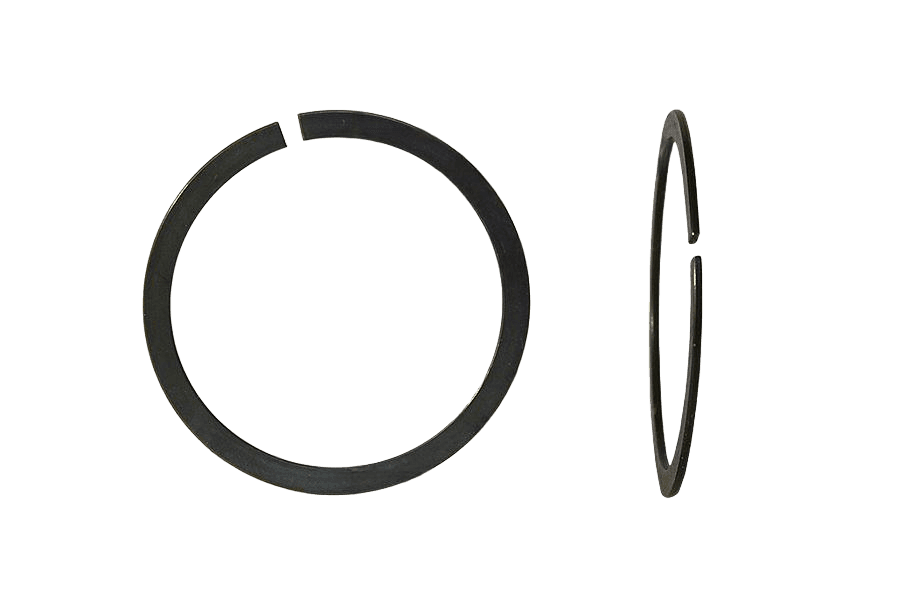

Zdjęcie poglądowe — powłoka wybranego wykonania może wyglądać inaczej.

Zdjęcie poglądowe — powłoka wybranego wykonania może wyglądać inaczej.

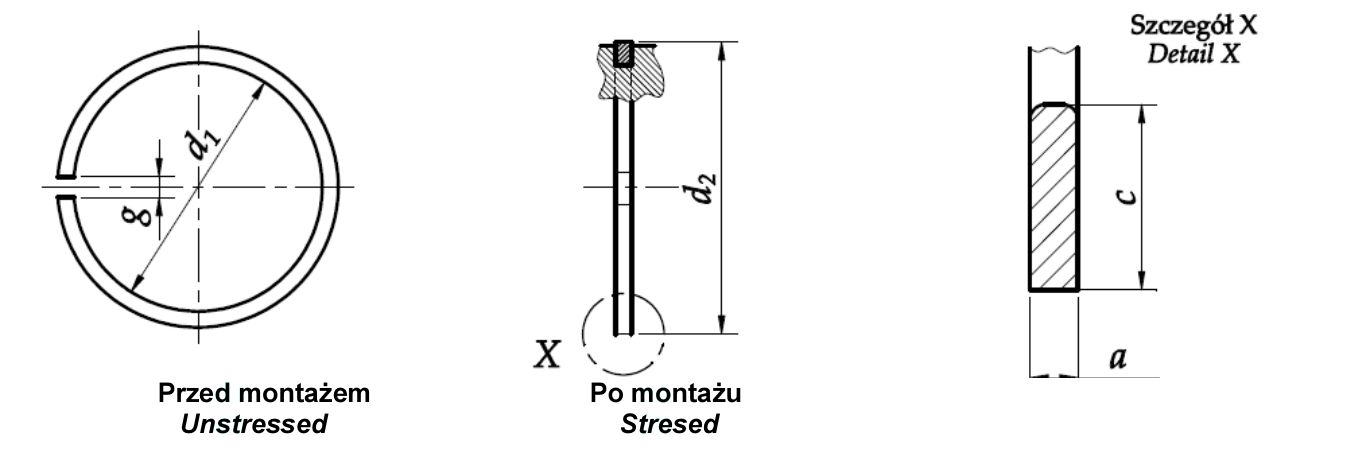

Rysunek wg normy
27,4 3 34,7 3,25 1,12

Rysunek wg DIN 5417 · Ød = SP 30 · d1 = 27,4 · g = 3 · d2 = 34,7 · a = 1,12 · c = 3,25 — schematyczny, nie w skali.

Rysunek schematyczny wg normy, nie w skali.
Zdjęcie 1 z 2

OznaczenieDIN 5417 · Fosfatowane

Opis

Pierścień osadczy zabezpieczający wg normy DIN 5417.

Dostępny asortyment: w rozmiarach od SP 30 do SP 130.

Dane techniczne

22 warianty
PokrycieFosfatowane
Układ rozmiaruinny
NormaDIN 5417
RodzajPierścień osadczy zabezpieczający
Ilość w opakowaniu100 szt
Waga opakowania250 g
Waga 1 szt2,5 g

DIN 5417karta katalogowa

karta katalogowa

Pierścień osadczy zabezpieczający DIN 5417, fosfatowanie — wymiary i warunki techniczne wg DIN 5417

Wymiary i warunki techniczne wg DIN 5417

Karta normy DIN 5417
27,4 3 34,7 3,25 1,12

Rysunek wg DIN 5417 · Ød = SP 30 · d1 = 27,4 · g = 3 · d2 = 34,7 · a = 1,12 · c = 3,25 — schematyczny, nie w skali.

Ød = SP 30 · d1 = 27,4 · g = 3 · d2 = 34,7 · a = 1,12 · c = 3,25

Uwagi

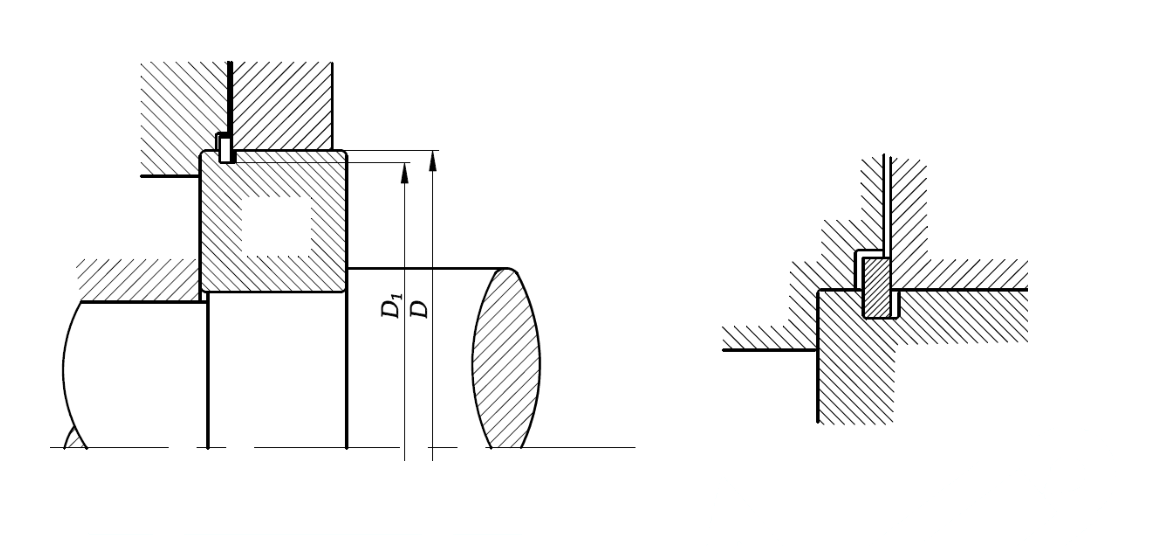

Pierścienie ustalające (osadcze sprężynujące) do zabezpieczania łożysk tocznych, osadzane w rowku pierścieniowym łożyska. Norma określa wymiary pierścieni współpracujących z rowkiem łożyska wg DIN 616 lub ISO 464, dla szeregów średnic 0, 2, 3 oraz 4.

Wymiary

wszystkie wartości w mm

Symbolacd1d1(odch.)gd2(max)DD₁
SP 301,123,2527,4+0,4334,73028,17
SP 321,123,2529,4+0,4336,73230,15
SP 351,123,2532,4+0,4339,73533,17
SP 371,123,2534+0,4341,33734,77
SP 401,123,2537,3+0,4344,64038,10
SP 421,123,2538,9+0,4346,34239,75
SP 441,123,2540,9+0,5348,34441,75
SP 471,124,0443,7+0,5452,74744,60
SP 501,124,0446,7+0,5455,75047,60
SP 521,124,0448,8+0,5457,95249,73
SP 551,124,0451,7+0,5460,75552,60
SP 561,124,0452,4+0,8461,75653,60
SP 581,124,0454,4+0,8463,75855,60
SP 621,74,0458,2+0,8467,76259,61
SP 651,74,0461,2+0,8470,76562,60
SP 681,74,8563,4+0,8574,66864,82
SP 721,74,8567,4+0,8578,67268,81
SP 751,74,8570,4+0,8581,67571,83
SP 801,74,8575,4+0,8586,68076,81
SP 851,74,8580,4+0,8591,68581,81
SP 902,464,8585,4+0,8596,59086,79
SP 952,464,8590,4+0,85101,69591,82
SP 1002,464,8595,2+0,85106,510096,80
SP 1102,464,85105,2+15116,6110106,61
SP 1152,464,85110,2+15121,6115111,81
SP 1202,827,21113,6+17129,7120115,21
SP 1252,827,21118,6+17134,7125120,22
SP 1302,827,21123,6+17139,7130125,22
SP 1402,827,21133+1,67149,7140135,23
SP 1452,827,21138+1,67154,7145140,23
SP 1502,827,21142,9+1,67159,7150145,24
SP 1602,827,21152,9+1,67169,7160155,22
SP 1703,19,6161,3+1,610182,9170163,65
SP 1803,19,6171,2+1,610192,9180173,66
SP 1903,19,6181+1,810202,9190183,64
P 2003,19,6191+1,810212,9200193,65
SP 2103,19,6200,9+1,810222,8210203,6
SP 2153,19,6205,9+1,810227,8215208,6
SP 2253,510214,3+1,810237225217
SP 2303,510219,2+1,810242230222
SP 2403,510229,2+1,810252240232
SP 2503,510239,2+1,810262250242
a
grubość pierścienia (kierunek osiowy); tolerancja 0 / −0,10
c
wysokość przekroju pierścienia (kierunek promieniowy); tolerancja 0 / −0,15
d1
średnica wewnętrzna pierścienia przed montażem (w stanie swobodnym)
d1(odch.)
odchyłka górna średnicy d1 (odchyłka dolna: 0)
g
szerokość rozcięcia (zamka) pierścienia; wartość przybliżona (≈)
d2(max)
największa średnica pierścienia po montażu (w stanie napiętym)
D
nominalna średnica rowka wg DIN 616
D₁
średnica dna rowka wg DIN 616
SymbolSP 30SP 32SP 35SP 37SP 40SP 42SP 44SP 47SP 50SP 52SP 55SP 56SP 58SP 62SP 65SP 68SP 72SP 75SP 80SP 85SP 90SP 95SP 100SP 110SP 115SP 120SP 125SP 130SP 140SP 145SP 150SP 160SP 170SP 180SP 190P 200SP 210SP 215SP 225SP 230SP 240SP 250
agrubość pierścienia (kierunek osiowy); tolerancja 0 / −0,101,121,121,121,121,121,121,121,121,121,121,121,121,121,71,71,71,71,71,71,72,462,462,462,462,462,822,822,822,822,822,822,823,13,13,13,13,13,13,53,53,53,5
cwysokość przekroju pierścienia (kierunek promieniowy); tolerancja 0 / −0,153,253,253,253,253,253,253,254,044,044,044,044,044,044,044,044,854,854,854,854,854,854,854,854,854,857,217,217,217,217,217,217,219,69,69,69,69,69,610101010
d1średnica wewnętrzna pierścienia przed montażem (w stanie swobodnym)27,429,432,43437,338,940,943,746,748,851,752,454,458,261,263,467,470,475,480,485,490,495,2105,2110,2113,6118,6123,6133138142,9152,9161,3171,2181191200,9205,9214,3219,2229,2239,2
d1(odch.)odchyłka górna średnicy d1 (odchyłka dolna: 0)+0,4+0,4+0,4+0,4+0,4+0,4+0,5+0,5+0,5+0,5+0,5+0,8+0,8+0,8+0,8+0,8+0,8+0,8+0,8+0,8+0,8+0,8+0,8+1+1+1+1+1+1,6+1,6+1,6+1,6+1,6+1,6+1,8+1,8+1,8+1,8+1,8+1,8+1,8+1,8
gszerokość rozcięcia (zamka) pierścienia; wartość przybliżona (≈)3333333444444445555555555777777710101010101010101010
d2(max)największa średnica pierścienia po montażu (w stanie napiętym)34,736,739,741,344,646,348,352,755,757,960,761,763,767,770,774,678,681,686,691,696,5101,6106,5116,6121,6129,7134,7139,7149,7154,7159,7169,7182,9192,9202,9212,9222,8227,8237242252262
Dnominalna średnica rowka wg DIN 61630323537404244475052555658626568727580859095100110115120125130140145150160170180190200210215225230240250
D₁średnica dna rowka wg DIN 61628,1730,1533,1734,7738,1039,7541,7544,6047,6049,7352,6053,6055,6059,6162,6064,8268,8171,8376,8181,8186,7991,8296,80106,61111,81115,21120,22125,22135,23140,23145,24155,22163,65173,66183,64193,65203,6208,6217222232242

Kolumna SP 30 odpowiada wybranemu wariantowi Pierścień osadczy zabezpieczający DIN 5417 SP 30, fosfatowanie.

  • Symbol (SP) — oznaczenie pierścienia; liczba odpowiada nominalnej średnicy rowka D wg DIN 616 (np. SP 30 → D = 30 mm)

Oznaczanie

przykład zapisu

Przykład oznaczania pierścienia osadczego sprężynującego do zabezpieczania łożysk o średnicy zewnętrznej D = 72 mm:

Pierścień osadczy SP 72 DIN 5417
