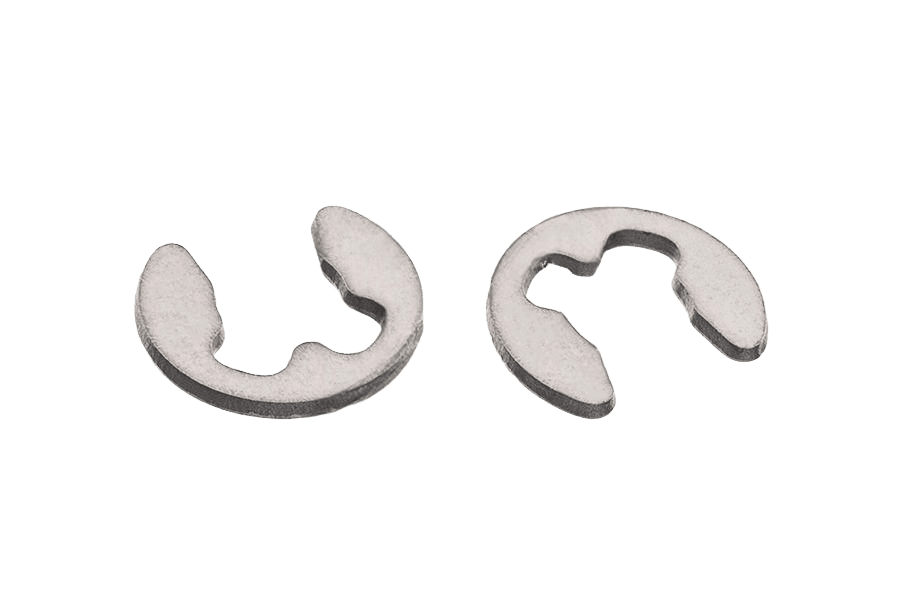

Płytka osadcza sprężynująca DIN 6799, stal nierdzewna
DIN 6799DIN 6799
Zdjęcie 1 z 2
OznaczenieDIN 6799 · stal nierdzewna
Opis
Płytka osadcza sprężynująca wg normy DIN 6799, ze stali nierdzewnej.
Dostępny asortyment: w rozmiarach od 2,3 do 10 mm.
Dane techniczne
5 wariantów| Materiał wyrobu | stal nierdzewna |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | DIN 6799 |
| Rodzaj | Płytka osadcza sprężynująca |
| Klasa / materiał | Stal nierdzewna (SST) |
| Ilość w opakowaniu | 500 szt |
| Waga opakowania | 32 g |
| Waga 1 szt | 0,064 g |
DIN 6799karta katalogowa
karta katalogowaPłytka osadcza sprężynująca DIN 6799, stal nierdzewna — wymiary i warunki techniczne wg DIN 6799
Wymiary i warunki techniczne wg DIN 6799
Karta normy DIN 6799Wymiary
wszystkie wartości w mm| d(nom) | d2(H11) | d1(min) | d1(max) | d3(max) | s | a |
|---|---|---|---|---|---|---|
| 1,2 | 1,2 | 1,4 | 2 | 3,25 | 0,3 | 1,01 |
| 1,5 | 1,5 | 2 | 2,5 | 4,25 | 0,4 | 1,28 |
| 1,9 | 1,9 | 2,5 | 3 | 4,8 | 0,5 | 1,61 |
| 2,3 | 2,3 | 3 | 4 | 6,3 | 0,6 | 1,94 |
| 3,2 | 3,2 | 4 | 5 | 7,3 | 0,6 | 2,70 |
| 4 | 4 | 5 | 7 | 9,3 | 0,7 | 3,34 |
| 5 | 5 | 6 | 8 | 11,3 | 0,7 | 4,11 |
| 6 | 6 | 7 | 9 | 12,3 | 0,7 | 5,26 |
| 7 | 7 | 8 | 11 | 14,3 | 0,9 | 5,84 |
| 8 | 8 | 9 | 12 | 16,3 | 1 | 6,52 |
| 9 | 9 | 10 | 14 | 18,8 | 1,1 | 7,63 |
| 10 | 10 | 11 | 15 | 20,4 | 1,2 | 8,32 |
| 12 | 12 | 13 | 18 | 23,4 | 1,3 | 10,45 |
| 15 | 15 | 16 | 24 | 29,4 | 1,5 | 12,61 |
| 19 | 19 | 20 | 31 | 37,6 | 1,75 | 15,92 |
| 24 | 24 | 25 | 38 | 44,6 | 2 | 21,88 |
- s
- grubość płytki
- a
- rozwarcie (szerokość wcięcia) w stanie swobodnym, tj. przed montażem
| d(nom) | 1,2 | 1,5 | 1,9 | 2,3 | 3,2 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 15 | 19 | 24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2(H11) | 1,2 | 1,5 | 1,9 | 2,3 | 3,2 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 15 | 19 | 24 |
| d1(min) | 1,4 | 2 | 2,5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 13 | 16 | 20 | 25 |
| d1(max) | 2 | 2,5 | 3 | 4 | 5 | 7 | 8 | 9 | 11 | 12 | 14 | 15 | 18 | 24 | 31 | 38 |
| d3(max) | 3,25 | 4,25 | 4,8 | 6,3 | 7,3 | 9,3 | 11,3 | 12,3 | 14,3 | 16,3 | 18,8 | 20,4 | 23,4 | 29,4 | 37,6 | 44,6 |
| sgrubość płytki | 0,3 | 0,4 | 0,5 | 0,6 | 0,6 | 0,7 | 0,7 | 0,7 | 0,9 | 1 | 1,1 | 1,2 | 1,3 | 1,5 | 1,75 | 2 |
| arozwarcie (szerokość wcięcia) w stanie swobodnym, tj. przed montażem | 1,01 | 1,28 | 1,61 | 1,94 | 2,70 | 3,34 | 4,11 | 5,26 | 5,84 | 6,52 | 7,63 | 8,32 | 10,45 | 12,61 | 15,92 | 21,88 |
Kolumna 2,3 odpowiada wybranemu wariantowi Płytka osadcza sprężynująca DIN 6799 2,3, stal nierdzewna.
- d(nom)wymiar nominalny (średnica rowka na wale)
- d2 — średnica rowka na wale (= wymiar nominalny), tolerancja H11
- d1 — zakres średnicy wału
- d3 — średnica zewnętrzna płytki
Oznaczanie
przykład zapisuPrzykład oznaczania płytki osadczej sprężynującej o średnicy wewnętrznej (wymiarze nominalnym) dnom = 5 mm:
Płytka osadcza sprężynująca DIN 6799 – 5Wykonania DIN 6799
3 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Płytka osadcza sprężynująca DIN 6799, stal nierdzewnastal nierdzewnato wykonanie | stal nierdzewna | — |
| Płytka osadcza sprężynująca DIN 6799, fosfatowaniestal · Fosfatowane | stal · Fosfatowane | — |
| Płytka osadcza sprężynująca DIN 6799, stal nierdzewna 1.4122 | — | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
