AN 81karta katalogowa

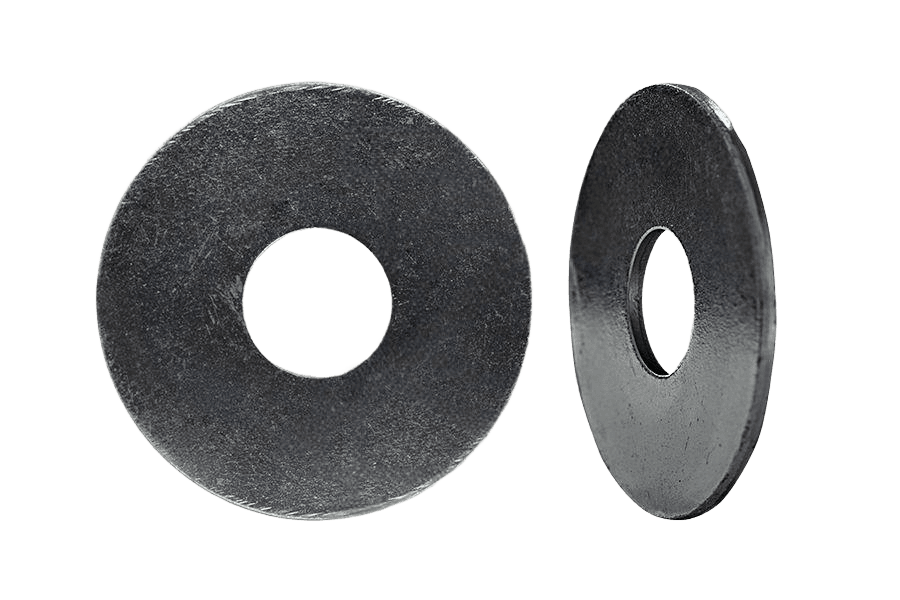

Podkł. błotn.
Wymiary i warunki techniczne wg AN 81
Wymiary (mm)
| gwint | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|
| Ød(nom) | 4,3 | 5,3 | 6,4 | 8,4 | 10,5 | 13 |
| Ød1 | 4,3 | 5,3 | 6,4 | 8,4 | 10,5 | 13 |
| Ød2 | 15; 20 | 15; 20; 25 | 20; 25; 30; 35; 40 | 20; 25; 30; 35; 40 | 25; 30; 35; 40; 50 | 35; 40 |
| h | 1,25 | 1,25 | 1,25 | 1,25; 1,5; 3 | 1,5; 3 | 1,5 |
gwint — średnica gwintu śruby, dla której przeznaczona jest podkładkaØd(nom) — średnica nominalna (podstawa oznaczenia)Ød1 — średnica otworu (wewnętrzna), równa średnicy nominalnejØd2 — średnica zewnętrzna (poszerzona)h — grubośćØd2 i h podano jako wartości dostępne dla danego rozmiaru — konkretne kombinacje wg macierzy produktuh = 3 mm (wykonanie pogrubione): dla M8 przy Ød2 25–40, dla M10 przy Ød2 40–50
Materiał i wykonanie
| Materiał | stal niestopowa (węglowa) wg EN 10025 |
|---|---|
| Wykończenie / powłoka | ocynk galwaniczny biały wg ISO 4042 |
| Tolerancje | klasa dokładności C wg ISO 4759-3 |
Oznaczanie
Przykład oznaczania podkładki karoseryjnej (błotnikowej) o średnicy nominalnej dnom = 6,4 mm, średnicy zewnętrznej d2 = 30 mm i grubości h = 1,25 mm:
Podkładka karoseryjna AN 81 - 6,4 x 30 x 1,25
Specyfikacja produktu
| Średnica zewnętrzna | — |
|---|---|
| Grubość | — |
| Rozmiar | — |
| Norma | AN 81 |
| Rodzaj | Podkł. błotn. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
