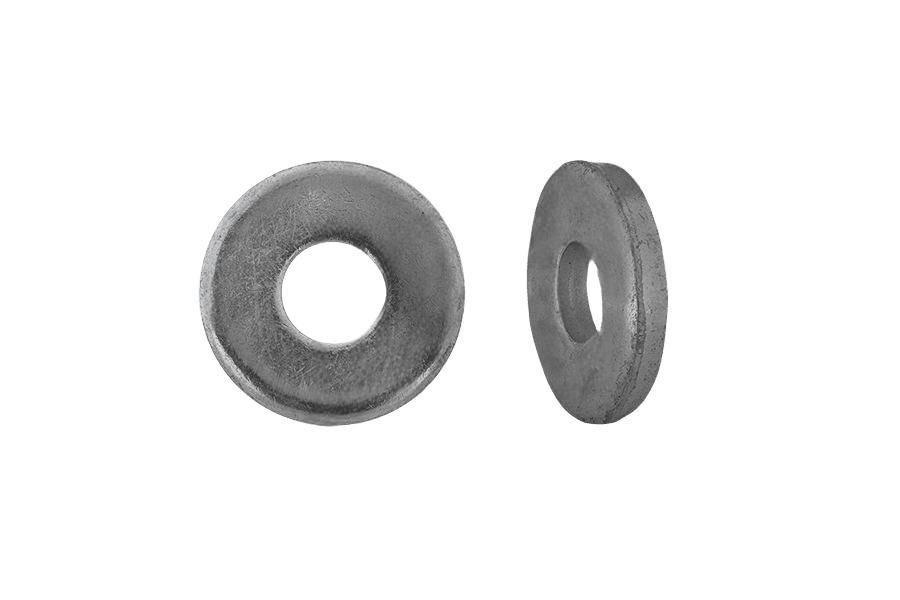

Podkładka hartowana DIN 6340, ocynk biały
DIN 6340DIN 6340
Zdjęcie 1 z 2
OznaczenieDIN 6340 · stal · Ocynk galwaniczny biały (oc.B)
Opis
Podkładka hartowana wg normy DIN 6340, ze stali. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępny asortyment: w rozmiarach od M6 do M30.
Dane techniczne
8 wariantów| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 6340 |
| Rodzaj | Podkładka hartowana |
| Klasa / materiał | stal |
| Ilość w opakowaniu | 500 szt |
| Waga opakowania | 1,9 kg |
| Waga 1 szt | 3,8 g |
DIN 6340karta katalogowa
karta katalogowaPodkładka hartowana DIN 6340, ocynk biały — wymiary i warunki techniczne wg DIN 6340
Wymiary i warunki techniczne wg DIN 6340
Karta normy DIN 6340Wymiary
wszystkie wartości w mm| Pod gwint | d1 | d2 | s |
|---|---|---|---|
| M6 | 6,4 | 17 | 3 |
| M8 | 8,4 | 23 | 4 |
| M10 | 10,5 | 28 | 4 |
| M12 | 13 | 35 | 5 |
| M16 | 17 | 45 | 6 |
| M20 | 21 | 50 | 6 |
| M24 | 25 | 60 | 8 |
| M30 | 31 | 68 | 10 |
- d1
- średnica otworu (tolerancja H14)
- d2
- średnica zewnętrzna (tolerancja h14)
- s
- grubość
| Pod gwint | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 |
|---|---|---|---|---|---|---|---|---|
| d1średnica otworu (tolerancja H14) | 6,4 | 8,4 | 10,5 | 13 | 17 | 21 | 25 | 31 |
| d2średnica zewnętrzna (tolerancja h14) | 17 | 23 | 28 | 35 | 45 | 50 | 60 | 68 |
| sgrubość | 3 | 4 | 4 | 5 | 6 | 6 | 8 | 10 |
Kolumna M6 odpowiada wybranemu wariantowi Podkładka hartowana DIN 6340 6,4(M6), ocynk biały.
- Wielkość nominalna podkładki (dnom) odpowiada wartości d1.
Warunki techniczne
4 pozycjeMateriał
- Stal (St); gatunek stali według producenta
Wykonanie
- Obróbka cieplna
- ulepszana cieplnie i hartowana
- Twardość
- (350 + 80) HV30
Wymagania ogólne
- Norma
- DIN 522
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki okrągłej hartowanej ze stali, o wielkości nominalnej 17 mm:
Podkładka DIN 6340 - 17
