Podkładka klinowa do ceowników DIN 434, ocynk biały

DIN 434

DIN 434

Produkt
Podkładka klinowa do ceowników DIN 434, ocynk biały

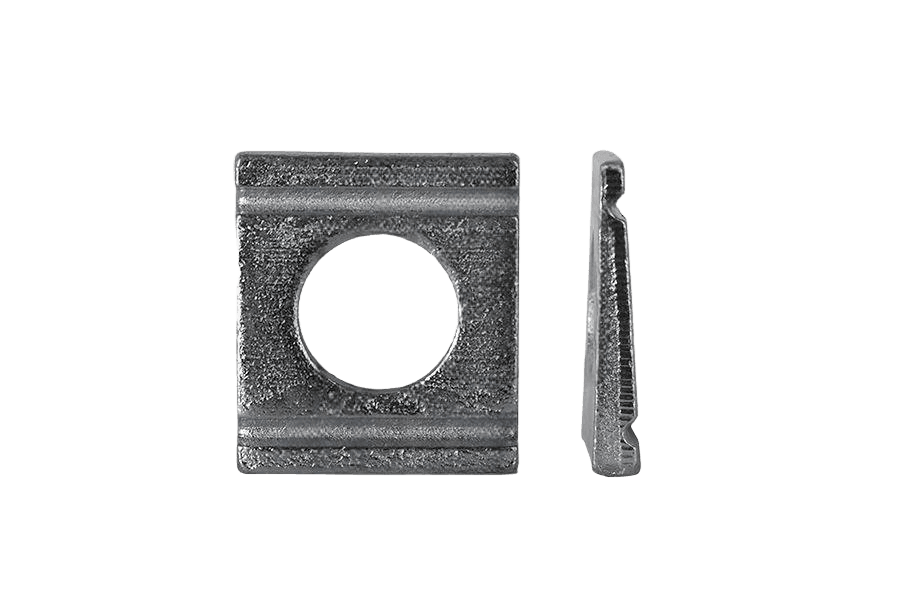

Zdjęcie poglądowe — powłoka wybranego wykonania może wyglądać inaczej.

Zdjęcie poglądowe — powłoka wybranego wykonania może wyglądać inaczej.
Rysunek wg normy
9 22 3,8 22 8%

Rysunek wg DIN 434 · Ød = M8 · wysokosc = 22 · grubosc = 3,8 · srednica_wew = 9 · b = 22 — schematyczny, nie w skali.

Rysunek schematyczny wg normy, nie w skali.
Zdjęcie 1 z 2

OznaczenieDIN 434 · stal · Ocynk galwaniczny biały (oc.B)

Opis

Podkładka klinowa do ceowników wg normy DIN 434, ze stali. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.

Dostępny asortyment: w rozmiarach od M8 do M24.

Dane techniczne

7 wariantów
Materiał wyrobustal
PokrycieOcynk galwaniczny biały (oc.B)
Układ rozmiarugwint metryczny
NormaDIN 434
RodzajPodkładka klinowa do ceowników
Klasa / materiałstal
Ilość w opakowaniu100 szt
Waga opakowania1,1 kg
Waga 1 szt11 g

DIN 434karta katalogowa

karta katalogowa

Podkładka klinowa do ceowników DIN 434, ocynk biały — wymiary i warunki techniczne wg DIN 434

Wymiary i warunki techniczne wg DIN 434

Karta normy DIN 434
9 22 3,8 22 8%

Rysunek wg DIN 434 · Ød = M8 · wysokosc = 22 · grubosc = 3,8 · srednica_wew = 9 · b = 22 — schematyczny, nie w skali.

Ød = M8 · wysokosc = 22 · grubosc = 3,8 · srednica_wew = 9 · b = 22

Wymiary

wszystkie wartości w mm

Ød(nom)Pod gwintabh
9M822223,8
11M1022223,8
13,5M1226304,9
17,5M1632365,9
22M2040447
24M2244508
26M2456568,5
30M2756568,5
h
grubość (przy grubszej krawędzi)
Ød(nom)91113,517,522242630
Pod gwintM8M10M12M16M20M22M24M27
a2222263240445656
b2222303644505656
hgrubość (przy grubszej krawędzi)3,83,84,95,9788,58,5

Kolumna M8 odpowiada wybranemu wariantowi Podkładka klinowa do ceowników DIN 434 9(M8), ocynk biały.

  • Ødśrednica otworu (nominalna)
  • Pod gwint — gwint śruby, z którą stosowana jest podkładka
  • a, b — długości boków podkładki
  • 8% — pochylenie klinowej powierzchni oporowej (dopasowane do zbieżności półek ceownika)

Materiał i warunki techniczne

4 pozycje

Materiał

Stal
hartowana; twardość 100 HV 10 do 250 HV 10

Powłoki ochronne

Cynkowanie ogniowe
ISO 10684
Cynkowanie galwaniczne
ISO 4042

Odbiór

Procedura odbioru
ISO 3269

Oznaczanie

przykład zapisu

Przykład oznaczania podkładki do ceowników o wielkości nominalnej 14:

Zastosowanie:
