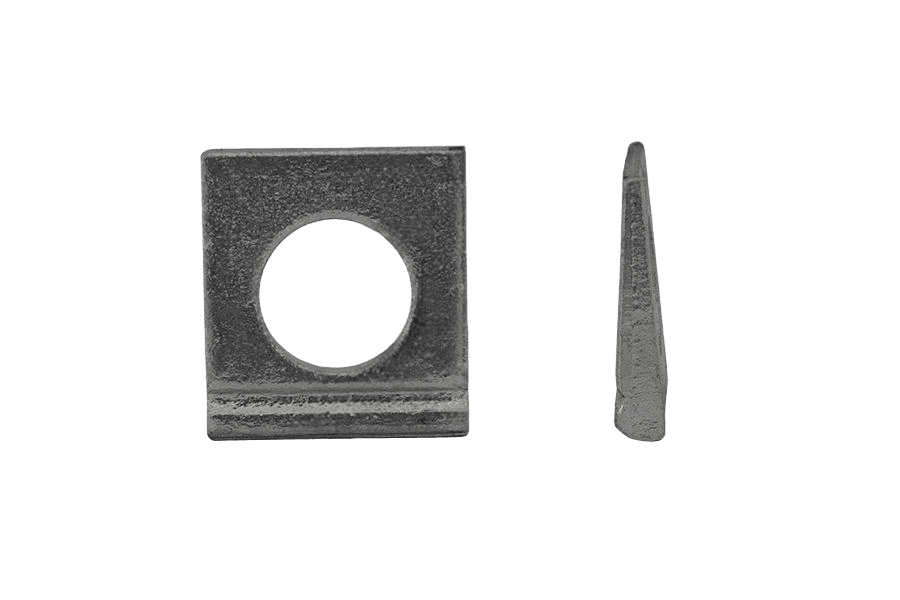

Podkładka klinowa do dwuteowników DIN 435, ocynk biały
DIN 435DIN 435
Zdjęcie 1 z 2
OznaczenieDIN 435 · stal · Ocynk galwaniczny biały (oc.B)
Opis
Podkładka klinowa do dwuteowników wg normy DIN 435, ze stali. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępny asortyment: w rozmiarach od M10 do M24.
Dane techniczne
5 wariantów| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 435 |
| Rodzaj | Podkładka klinowa do dwuteowników |
| Klasa / materiał | stal |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 900 g |
| Waga 1 szt | 9 g |
DIN 435karta katalogowa
karta katalogowaPodkładka klinowa do dwuteowników DIN 435, ocynk biały — wymiary i warunki techniczne wg DIN 435
Wymiary i warunki techniczne wg DIN 435
Karta normy DIN 435Wymiary
wszystkie wartości w mm| Ød(nom) | 9 | 11 | 14 | 18 | 22 | 24 | 26 | 30 |
|---|---|---|---|---|---|---|---|---|
| Pod gwint | M8 | M10 | M12 | M16 | M20 | M22 | M24 | M27 |
| d(max) | 9,36 | 11,43 | 14,43 | 18,43 | 22,52 | 24,52 | 26,52 | 30,52 |
| a(nom) | 22 | 22 | 26 | 32 | 40 | 44 | 56 | 56 |
| a(min) | 20 | 20 | 24 | 29,5 | 37,5 | 41,5 | 53 | 53 |
| a(max) | 24 | 24 | 28 | 34,5 | 42,5 | 46,5 | 59 | 59 |
| b(nom) | 22 | 22 | 30 | 36 | 44 | 50 | 56 | 56 |
| b(min) | 21,35 | 21,35 | 29,35 | 35,20 | 43,20 | 49,20 | 55,05 | 55,05 |
| b(max) | 22,65 | 22,65 | 30,65 | 36,80 | 44,80 | 50,80 | 56,95 | 56,95 |
| h(nom) | 4,6 | 4,6 | 6,2 | 7,5 | 9,2 | 10 | 10,8 | 10,8 |
| h(min) | 3,6 | 3,6 | 5 | 6,3 | 8 | 8,8 | 9,3 | 9,3 |
| h(max) | 5,6 | 5,6 | 7,4 | 8,7 | 10,4 | 11,2 | 12,3 | 12,3 |
| egrubość podkładki przy cieńszej krawędzi klina (wymiar pomocniczy, nieoznaczony na rysunku) | 3,05 | 3,05 | 4,1 | 5 | 6,1 | 6,5 | 6,9 | 6,9 |
Kolumna M10 odpowiada wybranemu wariantowi Podkładka klinowa do dwuteowników DIN 435 11(M10), ocynk biały.
- Ød(nom)nominalna średnica otworu podkładki; wartość w nagłówku = d(min), d(max) w wierszu poniżej — górna granica tolerancji otworu
- Pod gwint — gwint śruby, z którą stosowana jest podkładka
- a — szerokość podkładki (wymiar przy otworze)
- b — wysokość/długość podkładki (wymiar pełny)
- h — grubość podkładki przy grubszej krawędzi klina
- Pochylenie (zbieżność) powierzchni klinowej podkładki: 14%
Materiał i wykończenie
3 pozycjeMateriał
- Stal
- według ustaleń; hartowana, twardość 100 do 250 HV10
Wykończenie powierzchni
- Powłoki galwaniczne
- wg DIN 267-9
- Cynkowanie ogniowe
- wg DIN 267-10
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki do dwuteowników o wielkości nominalnej 14:
