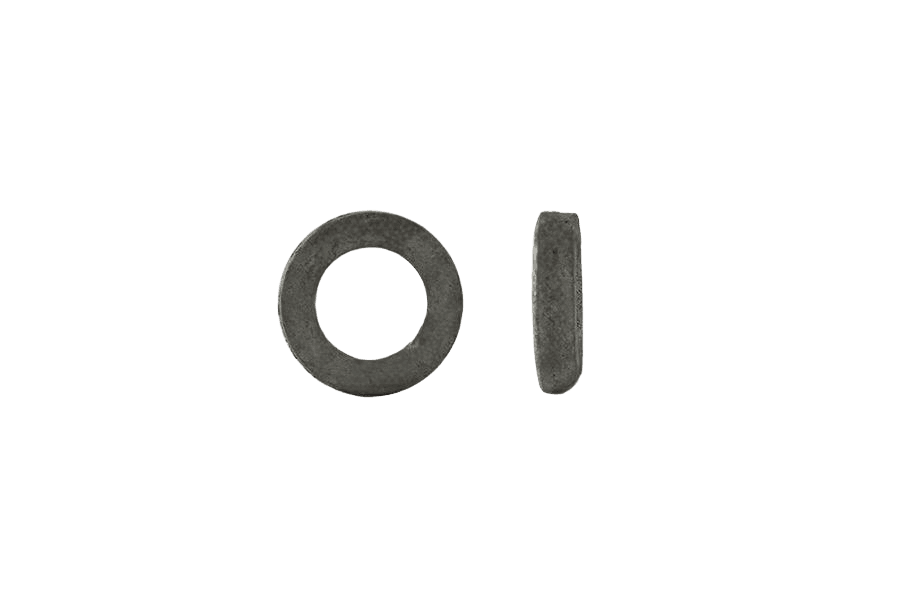

Podkładka do konstrukcji stalowych DIN 7989, ocynk ogniowy
DIN 7989DIN 7989
Zdjęcie 1 z 2
OznaczenieDIN 7989 · stal · Cynk ogniowy (tZn, EN 14399)
Opis
Podkładka do konstrukcji stalowych wg normy DIN 7989, ze stali. Ocynk ogniowy — gruba powłoka do zastosowań zewnętrznych i konstrukcyjnych. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępny asortyment: w rozmiarach od M10 do M36.
Dane techniczne
8 wariantów| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Cynk ogniowy (tZn, EN 14399) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 7989 |
| Rodzaj | Podkładka do konstrukcji stalowych |
| Klasa / materiał | stal |
| Grubość | 8 |
| Ilość w opakowaniu | 200 szt |
| Waga opakowania | 2,15 kg |
| Waga 1 szt | 10,8 g |
DIN 7989karta katalogowa
karta katalogowaPodkładka do konstrukcji stalowych DIN 7989, ocynk ogniowy — wymiary i warunki techniczne wg DIN 7989
Wymiary i warunki techniczne wg DIN 7989
Karta normy DIN 7989Wymiary
wszystkie wartości w mm| d(nom) | Pod gwint | d1 | d2 | h |
|---|---|---|---|---|
| 10 | M10 | 11 | 20 | 8 |
| 12 | M12 | 13,5 | 24 | 8 |
| 16 | M16 | 17,5 | 30 | 8 |
| 20 | M20 | 22 | 37 | 8 |
| 24 | M24 | 26 | 44 | 8 |
| 27 | M27 | 30 | 50 | 8 |
| 30 | M30 | 33 | 56 | 8 |
| 36* | M33 | 36 | 60 | 8 |
| 39* | M36 | 39 | 66 | 8 |
- d1
- średnica otworu (wewnętrzna)
- d2
- średnica zewnętrzna
- h
- grubość, tolerancja ± 1,2 mm
| d(nom) | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 36* | 39* |
|---|---|---|---|---|---|---|---|---|---|
| Pod gwint | M10 | M12 | M16 | M20 | M24 | M27 | M30 | M33 | M36 |
| d1średnica otworu (wewnętrzna) | 11 | 13,5 | 17,5 | 22 | 26 | 30 | 33 | 36 | 39 |
| d2średnica zewnętrzna | 20 | 24 | 30 | 37 | 44 | 50 | 56 | 60 | 66 |
| hgrubość, tolerancja ± 1,2 mm | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
Kolumna M10 odpowiada wybranemu wariantowi Podkładka do konstrukcji stalowych DIN 7989 11(M10), ocynk ogniowy.
- d(nom)wielkość nominalna podkładki
- Pod gwint — średnica gwintu śruby, dla której przeznaczona jest podkładka
Warunki techniczne
8 pozycjiMateriał
- stal
Własności mechaniczne
- Twardość
- 100 HV
- Zakres twardości
- 100 HV – 250 HV
Tolerancje
- Klasa dokładności
- C
- Norma
- ISO 4759-3
Wykończenie powierzchni
- bez pokrycia
- Powłoki ogniowe (cynkowanie zanurzeniowe)
- wymagania wg DIN 267-10
Odbiór
- procedura odbioru wg ISO 3269
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki do konstrukcji stalowych o wielkości nominalnej 12 mm i twardości 100 HV:
Podkładka DIN 7989 - 12 - C - 100 HV
