DIN 6319 Ckarta katalogowa
Podkł. kulista
Wymiary i warunki techniczne wg DIN 6319 C
Oznaczanie
Podkładki kuliste (Forma C) współpracują z podkładkami stożkowymi (Forma D) w celu zmniejszenia naprężeń w połączeniu śrubowym wynikających z nierównoległości powierzchni oporowych śruby i nakrętki. Zastosowanie podkładki kulistej razem z podkładką stożkową pozwala na odchylenie osi śruby o 3° od osi złącza.
Wymiary — podkładka kulista, Forma C (mm)
| Pod gwint | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M24 | M30 | M36 | M42 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | 6,4 | 8,4 | 10,5 | 13 | 15 | 17 | 21 | 25 | 31 | 37 | 43 | 50 |
| d3 | 12 | 17 | 21 | 24 | 28 | 30 | 36 | 44 | 56 | 68 | 78 | 92 |
| h2 | 2,3 | 3,2 | 4 | 4,6 | 5 | 5,3 | 6,3 | 8,2 | 11,2 | 14 | 17 | 21 |
| r1 | 9 | 12 | 15 | 17 | 22 | 22 | 27 | 32 | 41 | 50 | 58 | 67 |
Pod gwint — nominalny gwint śruby/nakrętki, do której dobiera się podkładkęd1 — średnica otworu (nominalna), tolerancja H13d3 — średnica zewnętrznah2 — wysokośćr1 — promień powierzchni kulistej (kula)
Wymiary współpracujące (komplet C + D) (mm)
| Pod gwint | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M24 | M30 | M36 | M42 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | 6,4 | 8,4 | 10,5 | 13 | 15 | 17 | 21 | 25 | 31 | 37 | 43 | 50 |
| d2 | 7,1 | 9,6 | 12 | 14,2 | 16,5 | 19 | 23,2 | 28 | 35 | 42 | 49 | 56 |
| d6 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 30 | 36 | 42 | 48 |
| h4 | 4,2 | 5,6 | 6,5 | 8 | 8,5 | 9,6 | 11,7 | 16,2 | 19,2 | 23,5 | 29 | 35,5 |
Pod gwint — nominalny gwint śruby/nakrętkid1 — średnica otworu podkładki kulistej (Forma C)d2 — średnica nominalna współpracującej podkładki stożkowej (Forma D)d6 — zalecana średnica otworu przelotowego w elemencie łączonymh4 — wysokość zabudowy kompletu (wartość orientacyjna ~)
Wymiary współpracujące

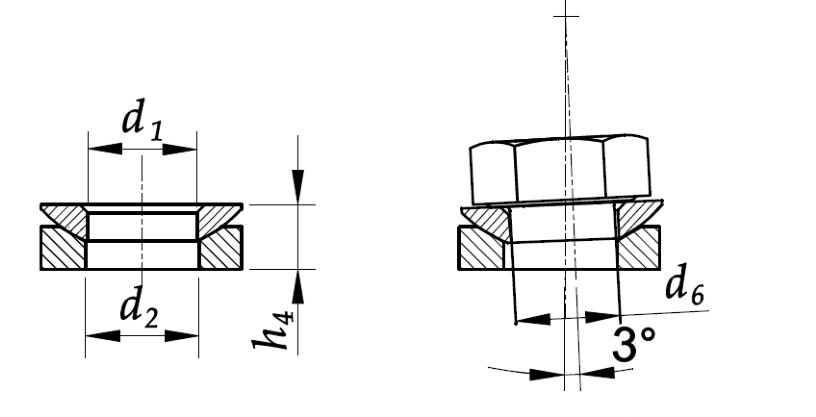

Przekrój zestawu: d1, d2 – średnice, h4 – wysokość zabudowy, d6 – otwór przelotowy; dopuszczalne odchylenie osi śruby do 3°.

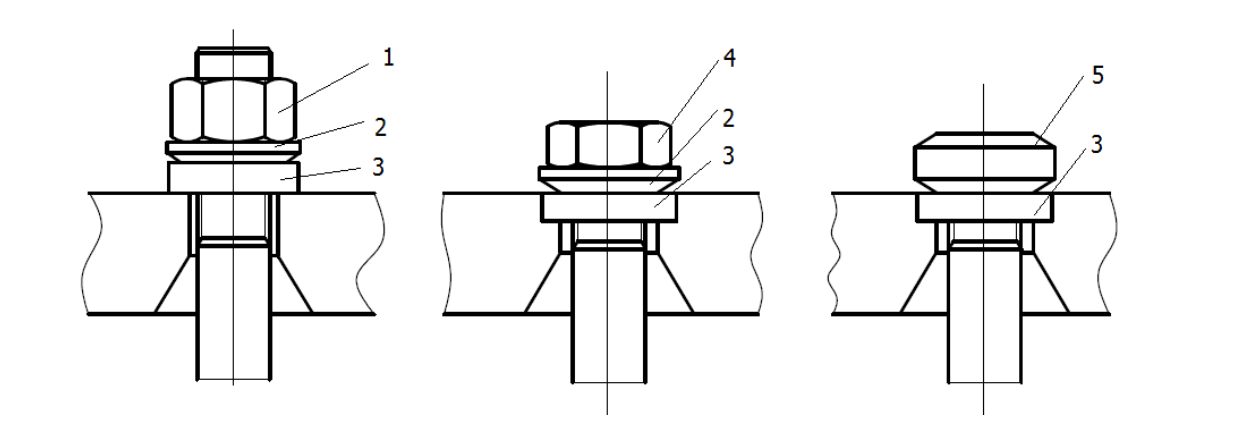

Przykłady zastosowań
1 – nakrętka sześciokątna ISO 4032, 2 – podkładka kulista (Forma C), 3 – podkładka stożkowa (Forma D), 4 – śruba z łbem sześciokątnym ISO 4014, 5 – śruba zaciskowa.
Warunki techniczne
Materiał
| Stal | według ustaleń |
|---|
Wykonanie
| Utwardzanie powierzchniowe | warstwa (0,2 + 0,2) mm, twardość 450 HV1 |
|---|---|
| Hartowanie | twardość (550 + 100) HV10 |
Przykład oznaczania podkładki kulistej o wielkości nominalnej 15:
Podkładka kulista DIN 6319 – C15
Współpracująca podkładka stożkowa: DIN 6319 D (dobierana według tego samego rozmiaru nominalnego).
Norma powiązana: PN 82026.

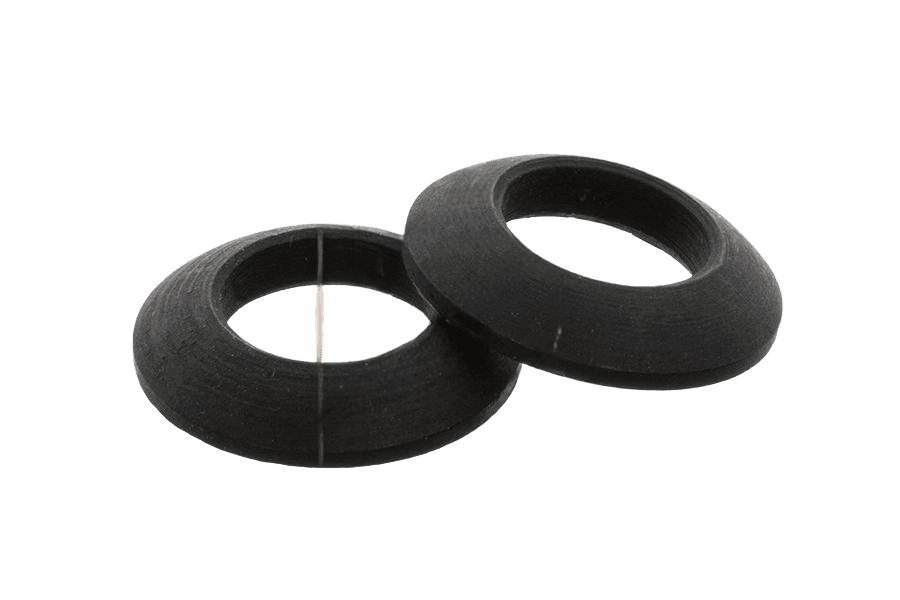

Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 6319 C |
| Rodzaj | Podkł. kulista |
| Pokrycie | Fosfatowane |
| Układ rozmiaru | gwint metryczny |
