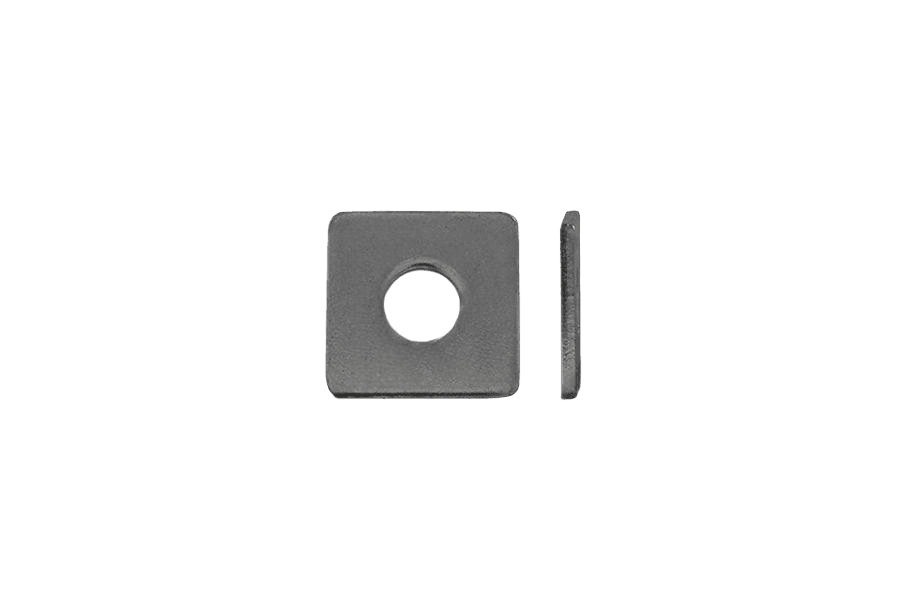

Podkładka kwadratowa DIN 436, ocynk biały
DIN 436DIN 436normy powiązane PN 82010
Zdjęcie 1 z 2
OznaczenieDIN 436 · stal · Ocynk galwaniczny biały (oc.B)
Opis
Podkładka kwadratowa wg normy DIN 436 (odpowiedniki: PN 82010), ze stali. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępny asortyment: w rozmiarach od M10 do M24.
Dane techniczne
5 wariantów| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 436 |
| Rodzaj | Podkładka kwadratowa |
| Klasa / materiał | stal |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 3,49 kg |
| Waga 1 szt | 34,9 g |
DIN 436karta katalogowa
karta katalogowaPodkładka kwadratowa DIN 436, ocynk biały — wymiary i warunki techniczne wg DIN 436
Wymiary i warunki techniczne wg DIN 436
Karta normy DIN 436Wymiary
wszystkie wartości w mm| d — gwint mocujący | M10 | M12 | M16 | M20 | M22 | M24 | M27 |
|---|---|---|---|---|---|---|---|
| d1(min) | 11 | 13,5 | 17,5 | 22 | 24 | 26 | 30 |
| d1(max) | 11,43 | 13,93 | 18,2 | 22,84 | 24,84 | 26,84 | 30,84 |
| a(max) | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
| a(min) | 28,7 | 38,4 | 48,4 | 58,1 | 68,1 | 78,1 | 87,8 |
| h(nom) | 3 | 4 | 5 | 5 | 6 | 6 | 6 |
| h(max) | 3,6 | 4,6 | 6 | 6 | 7 | 7 | 7 |
| h(min) | 2,4 | 3,4 | 4 | 4 | 5 | 5 | 5 |
Kolumna M12 odpowiada wybranemu wariantowi Podkładka kwadratowa DIN 436 13,5(M12), ocynk biały.
- dgwint, pod który przeznaczona jest podkładka (rozmiar nominalny)
- dnom (rozmiar nominalny podkładki, używany w oznaczeniu produktu np. „22”) = d1(min) w tej tabeli
- d1 — średnica otworu
- a — długość boku kwadratu
- h — grubość
Materiał i wymagania
9 pozycjiMateriał
- Stal
Własności mechaniczne
- Klasa twardości
- 100 HV
- Zakres twardości
- 100 HV do 250 HV
Tolerancje
- Klasa dokładności
- C
- Norma
- DIN 522
Wykończenie powierzchni
- Bez powłoki
- Chropowatość powierzchni
- wg DIN 522
- Powłoki galwaniczne
- wg ISO 4042
Odbiór
- Procedura odbioru wg DIN 522
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki kwadratowej o wielkości nominalnej 22 i twardości 100 HV:
Podkładka DIN 436 - 22 - 100 HV
