Podkładka łożyskowa DIN 5406, ocynk biały

DIN 5406

DIN 5406normy powiązane DIN 981 · DIN 5415

Produkt
Podkładka łożyskowa DIN 5406, ocynk biały

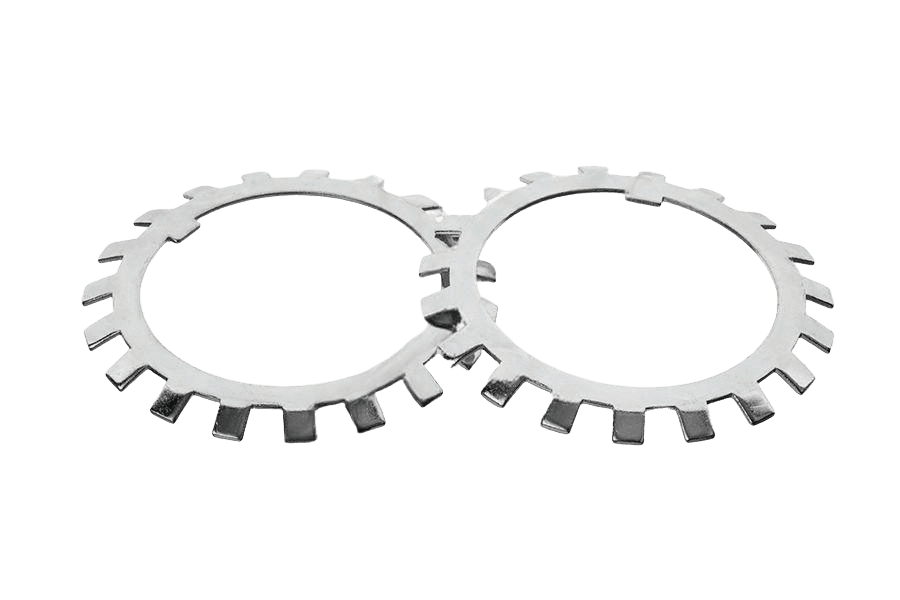

Zdjęcie poglądowe — powłoka wybranego wykonania może wyglądać inaczej.

Zdjęcie poglądowe — powłoka wybranego wykonania może wyglądać inaczej.
Rysunek wg normy
10 21 13,5 8,5 3 3 1

Rysunek wg DIN 5406 · Ød = M10 · typ = MB 0 · grubosc = 1 · srednica_zew = 21 · srednica_wew = 10 · d3 = 13,5 · b1 = 3 · b2 = 3 · m = 8,5 · n = 9 · b3 = 4 · t = 2 — schematyczny, nie w skali.

Rysunek schematyczny wg normy, nie w skali.
Zdjęcie 1 z 2

OznaczenieDIN 5406 · stal · Ocynk galwaniczny biały (oc.B)

Opis

Podkładka łożyskowa wg normy DIN 5406 (odpowiedniki: DIN 981, DIN 5415), ze stali. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.

Dostępny asortyment: w rozmiarach od M10 do M160. W ofercie również w wykonaniu nierdzewnym A2.

Dane techniczne

28 wariantów
Materiał wyrobustal
PokrycieOcynk galwaniczny biały (oc.B)
Układ rozmiarugwint metryczny
NormaDIN 5406
RodzajPodkładka łożyskowa
Klasa / materiałstal
Ilość w opakowaniu50 szt
Waga opakowania61 g
Waga 1 szt1,22 g

DIN 5406karta katalogowa

karta katalogowa

Podkładka łożyskowa — wymiary i warunki techniczne wg DIN 5406

Wymiary i warunki techniczne wg DIN 5406

Karta normy DIN 5406
10 21 13,5 8,5 3 3 1

Rysunek wg DIN 5406 · Ød = M10 · typ = MB 0 · grubosc = 1 · srednica_zew = 21 · srednica_wew = 10 · d3 = 13,5 · b1 = 3 · b2 = 3 · m = 8,5 · n = 9 · b3 = 4 · t = 2 — schematyczny, nie w skali.

Ød = M10 · typ = MB 0 · grubosc = 1 · srednica_zew = 21 · srednica_wew = 10 · d3 = 13,5 · b1 = 3 · b2 = 3 · m = 8,5 · n = 9 · b3 = 4 · t = 2

Wymiary — podkładki MB i MBL

wszystkie wartości w mm

Symbold1d2d3b1Nb2Msb3tNakrętka DIN 981
MB 0102113,53938,5142KM 0
MB 1122517311310,5142KM 1
MB 2152821411413,5152KM 2
MB 3173224411415,5152KM 3
MB 4203626411418,5152KM 4
MB 52542325135231,2563KM 5
MB 6304938513527,51,2564KM 6
MB 7355744513632,51,2574KM 7
MB 8406250613637,51,2574KM 8
MB 9456956613642,51,2574KM 9
MB 10507461613647,51,2574KM 10
MB 11558167717852,51,594KM 11
MB 12608673717857,51,594KM 12
MB 13659279717862,51,594KM 13
MB 14709885817866,51,595KM 14
MB 157510490817871,51,595KM 15
MB 1680112958171076,51,75115KM 16
MB 17851191028171081,51,75115KM 17
MB 189012610810171086,51,75115KM 18
MB 199513311310171091,51,75115KM 19
MB 2010014212010171296,51,75145KM 20
MB 21105145126121712100,51,75146KM 21
MB 22110154133121712105,51,75146KM 22
MB 23115159137121712110,52146KM 23
MBL 241201511351217141152167KML 24
MB 241201641381217141152167KM 24
MB 251251701481217141202167KM 25
MBL 261301611451217141252167KML 26
MB 261301751491217141252167KM 26
MB 271351851601417141302167KM 27
MBL 281401711551417161352187KML 28
MB 281401921601417161352187KM 28
MB 291452021711417161402187KM 29
MBL 301501881701417161452187KML 30
MB 301502051711417161452187KM 30
MB 31155212182161916147,52,5189KM 31
MBL 321601991801419161542,5188KML 32
MB 321602171821619161542,5188KM 32
MB 33165222193161916157,52,5189KM 33
MBL 341702111901619161642,5188KML 34
MB 341702321931619161642,5188KM 34
MBL 361802212001619161742,5188KML 36
MB 361802422031819161742,5188KM 36
MBL 381902312101619161842,5188KML 38
MB 381902522141819161842,5188KML 38
MBL 402002482221819161942,5188KM 40
MB 402002622261819161942,5188KM 40
MB 442202922502019162133189HM 44T
MB 482403122702019162333189HM 48T
MB 522603423002419162533189HM 52T
MB 562803623202419162733189HM 56T
d1
średnica wewnętrzna podkładki (odpowiada gwintowi współpracującej nakrętki DIN 981)
d2
średnica zewnętrzna podkładki
d3
średnica u podstawy występów zewnętrznych
b1
szerokość języczka wewnętrznego, zaginanego w rowek wału
N
liczba występów zewnętrznych, zawsze nieparzysta
b2
szerokość języczka wewnętrznego, zaginanego w rowek nakrętki
M
średnica rdzenia podkładki u podstawy występów zewnętrznych
s
grubość podkładki
SymbolMB 0MB 1MB 2MB 3MB 4MB 5MB 6MB 7MB 8MB 9MB 10MB 11MB 12MB 13MB 14MB 15MB 16MB 17MB 18MB 19MB 20MB 21MB 22MB 23MBL 24MB 24MB 25MBL 26MB 26MB 27MBL 28MB 28MB 29MBL 30MB 30MB 31MBL 32MB 32MB 33MBL 34MB 34MBL 36MB 36MBL 38MB 38MBL 40MB 40MB 44MB 48MB 52MB 56
d1średnica wewnętrzna podkładki (odpowiada gwintowi współpracującej nakrętki DIN 981)1012151720253035404550556065707580859095100105110115120120125130130135140140145150150155160160165170170180180190190200200220240260280
d2średnica zewnętrzna podkładki212528323642495762697481869298104112119126133142145154159151164170161175185171192202188205212199217222211232221242231252248262292312342362
d3średnica u podstawy występów zewnętrznych13,517212426323844505661677379859095102108113120126133137135138148145149160155160171170171182180182193190193200203210214222226250270300320
b1szerokość języczka wewnętrznego, zaginanego w rowek wału334445556667778888101010121212121212121214141414141416141616161616181618181820202424
Nliczba występów zewnętrznych, zawsze nieparzysta91111111113131313131317171717171717171717171717171717171717171717171719191919191919191919191919191919
b2szerokość języczka wewnętrznego, zaginanego w rowek nakrętki33444556666888881010101012121212141414141414161616161616161616161616161616161616161616
Mśrednica rdzenia podkładki u podstawy występów zewnętrznych8,510,513,515,518,52327,532,537,542,547,552,557,562,566,571,576,581,586,591,596,5100,5105,5110,5115115120125125130135135140145145147,5154154157,5164164174174184184194194213233253273
sgrubość podkładki111111,251,251,251,251,251,251,51,51,51,51,51,751,751,751,751,751,751,752222222222222,52,52,52,52,52,52,52,52,52,52,52,53333
b344555667777999991111111114141414161616161616181818181818181818181818181818181818181818
t222223444444445555555666777777777779889888888889999
Nakrętka DIN 981KM 0KM 1KM 2KM 3KM 4KM 5KM 6KM 7KM 8KM 9KM 10KM 11KM 12KM 13KM 14KM 15KM 16KM 17KM 18KM 19KM 20KM 21KM 22KM 23KML 24KM 24KM 25KML 26KM 26KM 27KML 28KM 28KM 29KML 30KM 30KM 31KML 32KM 32KM 33KML 34KM 34KML 36KM 36KML 38KML 38KM 40KM 40HM 44THM 48THM 52THM 56T
  • SymbolMB: podkładka standardowa; MBL: odmiana o mniejszej średnicy zewnętrznej d2 przy tej samej średnicy wewnętrznej d1

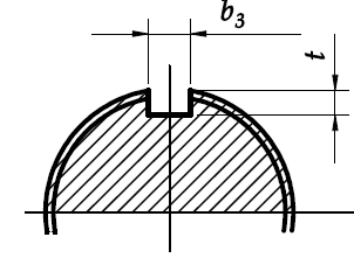

  • b3, t — szerokość i głębokość rowka na wale przy montażu bezpośrednim, bez tulei redukcyjnej (patrz rysunek „Wymiary rowka”)
  • Nakrętka DIN 981 — oznaczenie współpracującej nakrętki zabezpieczającej dla danego rozmiaru

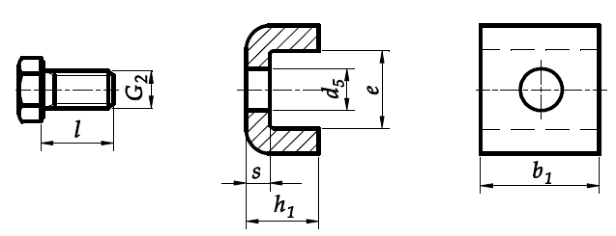

Wymiary — klipsy zabezpieczające MS

wszystkie wartości w mm

Symbolb1h1ed5sG2 × lb3tNakrętka DIN 981
MS 3044201213,574M6×12207,5HM 3044
MS 3048201217,594M8×16207,5HM 3048, HM 3052
MS 3056241217,594M8×16247,5HM 3056
MS 3060241220,594M8×16247,5HM 3060
MS 3160241230,5124M10×20247,5HM 30160
MS 306424152195M8×16249HM 3064, HM 3068
MS 3164241531125M10×20249HM 3164
MS 3168281538145M12×25289HM 3168, HM 3172
MS 307228152095M8×16289HM 3072
MS 3076281524125M10×20289HM 3076, HM 3080
MS 3176321540145M12×25329HM 3176
MS 3180321545185M16×30329HM 3180, HM 3184
MS 3084321524125M10×20329HM 3084
MS 3088321528145M12×25329HM 3088, HM 3092
MS 3188361543185M16×30369HM 3188, HM 3192
MS 3096361528145M12×25369HM 3096, HM 30/500
MS 3196361553185M16×30369HM 3196
MS 31/500401545185M16×30409HM 31/500
MS 30/530402134187M16×304012HM 30/530, HM 30/600
MS 31/530402151227M20×404012HM 31/530
MS 30/560402129187M16×304012HM 30/560
MS 31/560452154227M20×404512HM 31/560, HM 31/600
MS 30/630452134187M16×304512HM 30/630
MS 30/670452139187M16×304512HM 30/670
MS 31/630502161227M20×405012HM 31/630
MS 31/670502166227M20×405012HM 31/670
MS 30/710502139187M16×305013HM 30/710
MS 31/710552169267M24×505513HM 31/710
MS 30/750552139187M16×305513HM 30/750, HM 30/800
MS 31/750602170267M24×506013HM 31/750, HM 31/800
MS 30/850602144227M20×406013HM 30/850, HM 30/900
MS 31/850702171267M24×507013HM 31/850
MS 31/900702176267M24×507013HM 31/900
MS 30/950602146227M20×406013HM 30/950
MS 31/950702178267M24×507013HM 31/950
MS 30/1000602151227M20×406013HM 30/1000, HM 30/1060
MS 31/1000702188267M24×507013HM 31/1000
b1
szerokość klipsa
h1
wysokość klipsa
e
odległość osi otworu na śrubę mocującą od krawędzi klipsa
d5
średnica otworu pod śrubę mocującą
s
grubość klipsa
SymbolMS 3044MS 3048MS 3056MS 3060MS 3160MS 3064MS 3164MS 3168MS 3072MS 3076MS 3176MS 3180MS 3084MS 3088MS 3188MS 3096MS 3196MS 31/500MS 30/530MS 31/530MS 30/560MS 31/560MS 30/630MS 30/670MS 31/630MS 31/670MS 30/710MS 31/710MS 30/750MS 31/750MS 30/850MS 31/850MS 31/900MS 30/950MS 31/950MS 30/1000MS 31/1000
b1szerokość klipsa20202424242424282828323232323636364040404045454550505055556060707060706070
h1wysokość klipsa12121212121515151515151515151515151521212121212121212121212121212121212121
eodległość osi otworu na śrubę mocującą od krawędzi klipsa13,517,517,520,530,52131382024404524284328534534512954343961663969397044717646785188
d5średnica otworu pod śrubę mocującą79991291214912141812141814181818221822181822221826182622262622262226
sgrubość klipsa4444455555555555557777777777777777777
G2 × lM6×12M8×16M8×16M8×16M10×20M8×16M10×20M12×25M8×16M10×20M12×25M16×30M10×20M12×25M16×30M12×25M16×30M16×30M16×30M20×40M16×30M20×40M16×30M16×30M20×40M20×40M16×30M24×50M16×30M24×50M20×40M24×50M24×50M20×40M24×50M20×40M24×50
b320202424242424282828323232323636364040404045454550505055556060707060706070
t7,57,57,57,57,5999999999999912121212121212121313131313131313131313
Nakrętka DIN 981HM 3044HM 3048, HM 3052HM 3056HM 3060HM 30160HM 3064, HM 3068HM 3164HM 3168, HM 3172HM 3072HM 3076, HM 3080HM 3176HM 3180, HM 3184HM 3084HM 3088, HM 3092HM 3188, HM 3192HM 3096, HM 30/500HM 3196HM 31/500HM 30/530, HM 30/600HM 31/530HM 30/560HM 31/560, HM 31/600HM 30/630HM 30/670HM 31/630HM 31/670HM 30/710HM 31/710HM 30/750, HM 30/800HM 31/750, HM 31/800HM 30/850, HM 30/900HM 31/850HM 31/900HM 30/950HM 31/950HM 30/1000, HM 30/1060HM 31/1000
  • G2 × l — gwint i długość śruby mocującej klips do czoła wału
  • b3, t — szerokość i głębokość rowka na wale przy montażu bezpośrednim, bez tulei redukcyjnej
  • Nakrętka DIN 981 — oznaczenie współpracującej nakrętki zabezpieczającej dla danego rozmiaru

Materiał

1 pozycja

Stalminimalna wytrzymałość na rozciąganie Rm(min) = 300 N/mm²

Oznaczanie

przykład zapisu

Przykład oznaczania podkładki zabezpieczającej o średnicy wewnętrznej d1 = 120 mm, średnicy zewnętrznej d2 = 164 mm, średnicy d3 = 138 mm (symbol MB 24) do nakrętki do łożysk DIN 981 – KM 24:

Podkładka zabezpieczająca DIN 5406 – MB24

Wykonania DIN 5406

2 wykonania

WykonanieKlasa · powłokaNa stanie
Podkładka łożyskowa DIN 5406, ocynk białystal · Ocynk galwaniczny biały (oc.B)to wykonaniestal · Ocynk galwaniczny biały (oc.B)—
Podkładka łożyskowa DIN 5406, stal nierdzewna A2stal nierdzewna A2stal nierdzewna A2—

Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
