Podkładka odginana dwułapkowa DIN 463, stal nierdzewna A2
DIN 463DIN 463
Zdjęcie 1 z 2
OznaczenieDIN 463 · stal nierdzewna A2
Opis

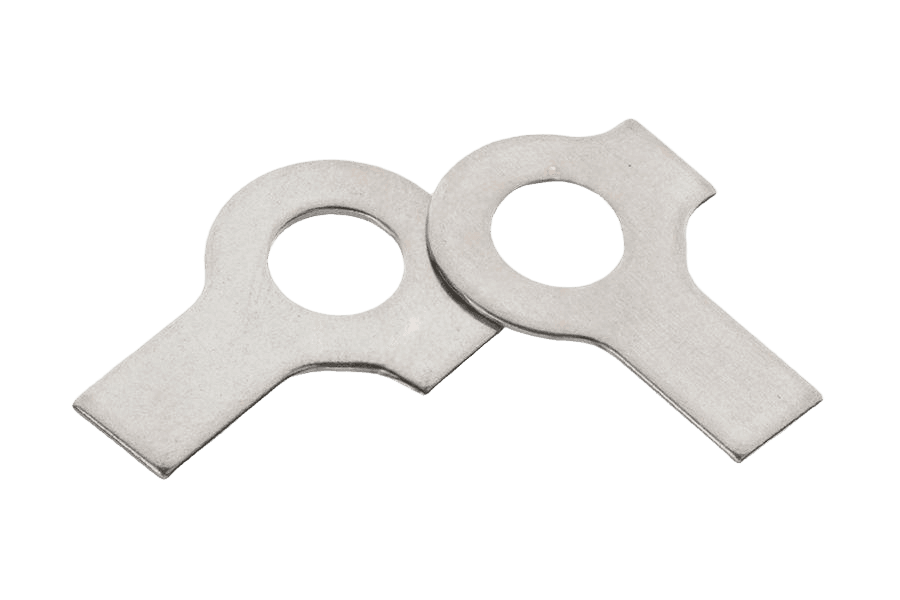

Podkładka odginana dwułapkowa wg normy DIN 463, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych. Łapki odgina się na nakrętkę i element — mechaniczne zabezpieczenie przed odkręceniem.
Dostępny asortyment: w rozmiarach od M8 do M12. W ofercie również w wykonaniu ocynkowanym.
Dane techniczne
3 warianty| Materiał wyrobu | stal nierdzewna A2 |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 463 |
| Rodzaj | Podkładka odginana dwułapkowa |
| Klasa / materiał | Stal nierdzewna A2 (A2) |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 160 g |
| Waga 1 szt | 1,6 g |
DIN 463karta katalogowa
karta katalogowaPodkładka odginana dwułapkowa — wymiary i warunki techniczne wg DIN 463
Wymiary i warunki techniczne wg DIN 463
Karta normy DIN 463Wymiary
wszystkie wartości w mm| gwint | d1 | d2 | b | s | l1 | l2 |
|---|---|---|---|---|---|---|
| M3 | 3,2 | 7 | 4 | 0,38 | 13 | 5 |
| M3,5 | 3,7 | 8 | 4 | 0,38 | 13 | 5,5 |
| M4 | 4,3 | 9 | 5 | 0,38 | 14 | 6,5 |
| M5 | 5,3 | 10 | 6 | 0,5 | 16 | 8 |
| M6 | 6,4 | 12,5 | 7 | 0,5 | 18 | 9 |
| M8 | 8,4 | 17 | 8 | 0,75 | 20 | 11 |
| M10 | 10,5 | 21 | 10 | 0,75 | 22 | 13 |
| M12 | 13 | 24 | 12 | 1 | 28 | 15 |
| M14 | 15 | 28 | 12 | 1 | 28 | 16 |
| M16 | 17 | 30 | 15 | 1 | 32 | 18 |
| M18 | 19 | 34 | 18 | 1 | 36 | 20 |
| M20 | 21 | 37 | 18 | 1 | 36 | 21 |
| M22 | 23 | 39 | 20 | 1 | 42 | 23 |
| M24 | 25 | 44 | 20 | 1 | 42 | 25 |
| M27 | 28 | 50 | 23 | 1,6 | 48 | 29 |
| M30 | 31 | 56 | 26 | 1,6 | 52 | 32 |
| M33 | 34 | 60 | 28 | 1,6 | 56 | 34 |
| M36 | 37 | 66 | 30 | 1,6 | 60 | 38 |
| M39 | 40 | 72 | 32 | 1,6 | 64 | 41 |
- d1
- średnica wewnętrzna (otwór); równa nominalnej średnicy podkładki
- d2
- średnica zewnętrzna korpusu
- b
- szerokość łapek
- s
- grubość blachy
- l1
- długość całkowita
- l2
- długość łapki odginanej
| gwint | M3 | M3,5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1średnica wewnętrzna (otwór); równa nominalnej średnicy podkładki | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 8,4 | 10,5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 34 | 37 | 40 |
| d2średnica zewnętrzna korpusu | 7 | 8 | 9 | 10 | 12,5 | 17 | 21 | 24 | 28 | 30 | 34 | 37 | 39 | 44 | 50 | 56 | 60 | 66 | 72 |
| bszerokość łapek | 4 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 12 | 15 | 18 | 18 | 20 | 20 | 23 | 26 | 28 | 30 | 32 |
| sgrubość blachy | 0,38 | 0,38 | 0,38 | 0,5 | 0,5 | 0,75 | 0,75 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
| l1długość całkowita | 13 | 13 | 14 | 16 | 18 | 20 | 22 | 28 | 28 | 32 | 36 | 36 | 42 | 42 | 48 | 52 | 56 | 60 | 64 |
| l2długość łapki odginanej | 5 | 5,5 | 6,5 | 8 | 9 | 11 | 13 | 15 | 16 | 18 | 20 | 21 | 23 | 25 | 29 | 32 | 34 | 38 | 41 |
Kolumna M8 odpowiada wybranemu wariantowi Podkładka odginana dwułapkowa DIN 463 8,4(M8), stal nierdzewna A2.
- gwintgwint metryczny śruby/nakrętki, pod który dobiera się podkładkę
Warunki techniczne
2 pozycje| Wymagania ogólne | wg DIN 522 |
|---|---|
| Materiał | stal St 1203 wg DIN 1623 lub St2K GBK wg DIN 1624; inne materiały wg uzgodnień |
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki odginanej dwułapkowej o średnicy wewnętrznej d1 = 17 mm:
Podkładka odginana 17 DIN 463 – StWykonania DIN 463
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Podkładka odginana dwułapkowa DIN 463, stal nierdzewna A2stal nierdzewna A2to wykonanie | stal nierdzewna A2 | — |
| Podkładka odginana dwułapkowa DIN 463, ocynk białystal · Ocynk galwaniczny biały (oc.B) | stal · Ocynk galwaniczny biały (oc.B) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
