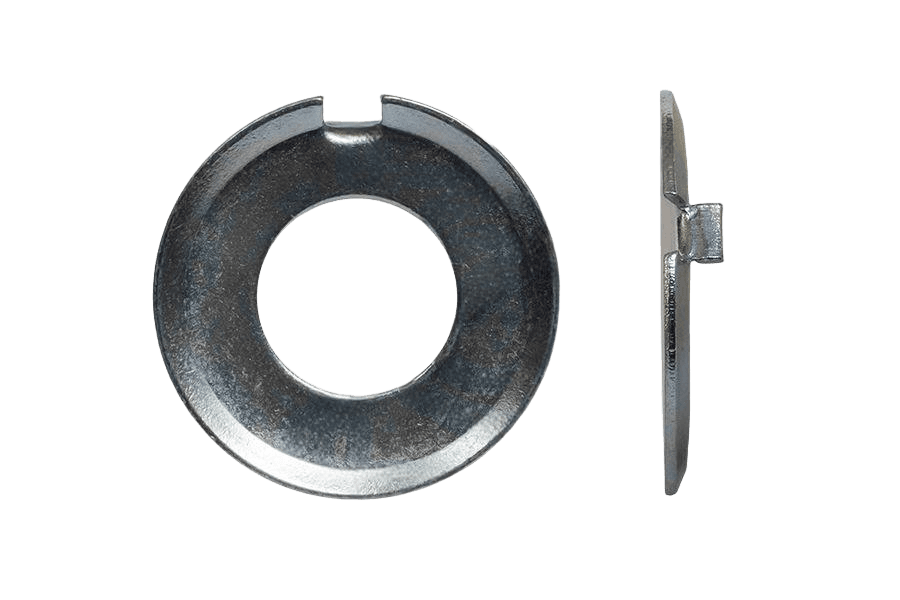

Podkładka odginana z noskiem zewnętrznym DIN 432, ocynk biały
DIN 432DIN 432normy powiązane PN 82011
Zdjęcie 1 z 2
OznaczenieDIN 432 · stal · Ocynk galwaniczny biały (oc.B)
Opis

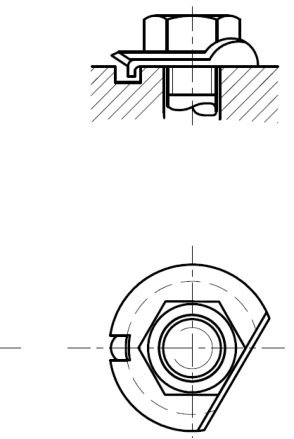

Podkładka odginana z noskiem zewnętrznym wg normy DIN 432 (odpowiedniki: PN 82011), ze stali. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Łapki odgina się na nakrętkę i element — mechaniczne zabezpieczenie przed odkręceniem.
Dostępny asortyment: w rozmiarach od M10 do M30.
Dane techniczne
6 wariantów| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 432 |
| Rodzaj | Podkładka odginana z noskiem zewnętrznym |
| Klasa / materiał | stal |
| Ilość w opakowaniu | 200 szt |
| Waga opakowania | 673 g |
| Waga 1 szt | 3,37 g |
DIN 432karta katalogowa
karta katalogowaPodkładka odginana z noskiem zewnętrznym DIN 432, ocynk biały — wymiary i warunki techniczne wg DIN 432

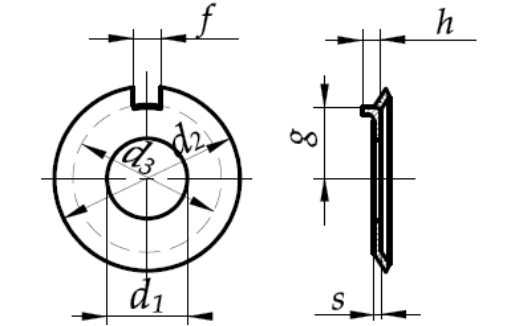

Wymiary i warunki techniczne wg DIN 432
Karta normy DIN 432Wymiary
wszystkie wartości w mm| Pod gwint | d1 | d2 | d3 | f | g | h | s | d4 | e | t |
|---|---|---|---|---|---|---|---|---|---|---|
| M3 | 3,2 | 12 | 8 | 2,5 | 4,5 | 2 | 0,4 | 4 | 4,3 | 2,5 |
| M3,5 | 3,7 | 12 | 8 | 2,5 | 4,5 | 2 | 0,4 | 4 | 4,3 | 2,5 |
| M4 | 4,3 | 14 | 10 | 2,5 | 5,5 | 2 | 0,4 | 4 | 5,3 | 2,5 |
| M5 | 5,3 | 17 | 12 | 3,5 | 7 | 2,5 | 0,75 | 5 | 6,62 | 3,5 |
| M6 | 6,4 | 19 | 14 | 3,5 | 7,5 | 3 | 0,75 | 5 | 7,12 | 3,5 |
| M8 | 8,4 | 22 | 16 | 3,5 | 8,5 | 4 | 1 | 5 | 8 | 4 |
| M10 | 10,5 | 26 | 20 | 4,5 | 10 | 4 | 1 | 6 | 9,5 | 4 |
| M12 | 13 | 30 | 24 | 4,5 | 12 | 4,5 | 1,2 | 6 | 11,4 | 5 |
| M14 | 15 | 33 | 27 | 4,5 | 13 | 4,5 | 1,2 | 6 | 12,4 | 5 |
| M16 | 17 | 36 | 30 | 5,5 | 15 | 4,5 | 1,2 | 7 | 14,4 | 5 |
| M18 | 19 | 40 | 34 | 6,5 | 18 | 4,5 | 1,2 | 8 | 17,4 | 5 |
| M20 | 21 | 42 | 36 | 6,5 | 18 | 4,5 | 1,6 | 8 | 17,2 | 5 |
| M22 | 23 | 50 | 43 | 7,5 | 20 | 6,5 | 1,6 | 9 | 19,2 | 7 |
| M24 | 25 | 50 | 43 | 7,5 | 21 | 6,5 | 1,6 | 9 | 20,2 | 7 |
| M27 | 28 | 58 | 50 | 8,5 | 23 | 9,5 | 1,6 | 10 | 22,2 | 9 |
| M30 | 31 | 63 | 55 | 8,5 | 25 | 9,5 | 1,6 | 10 | 24,2 | 9 |
| M33 | 34 | 68 | 60 | 9,5 | 28 | 9,5 | 1,6 | 11 | 27,2 | 9 |
| M36 | 37 | 75 | 67 | 11 | 31 | 9,5 | 2 | 13 | 30 | 9 |
| M39 | 40 | 82 | 74 | 11 | 33 | 11 | 2 | 13 | 32 | 11 |
| M42 | 43 | 88 | 80 | 11 | 36 | 11 | 2 | 13 | 35 | 11 |
| M45 | 46 | 95 | 85 | 13 | 38 | 12 | 2 | 15 | 37 | 12 |
| M48 | 50 | 100 | 90 | 13 | 40 | 13 | 2 | 15 | 39 | 13 |
- d1
- średnica otworu (średnica wewnętrzna podkładki)
- d2
- średnica zewnętrzna podkładki
- d3
- orientacyjna średnica u podstawy noska, wymiar niekontrolowany
- f
- szerokość szczeliny (rowka) pod nosek w obrzeżu podkładki
- g
- wysokość odgięcia noska ponad płaszczyznę podkładki
- h
- orientacyjna szerokość noska w widoku z boku, wymiar niekontrolowany
- s
- grubość podkładki

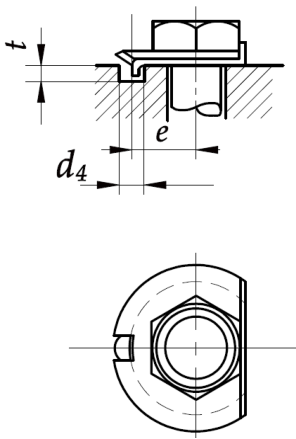

- d4
- średnica otworu pod nosek w elemencie współpracującym (np. nakrętce)
- e
- odległość osi otworu pod nosek od osi podkładki
- t
- głębokość rowka pod nosek w elemencie współpracującym
| Pod gwint | M3 | M3,5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1średnica otworu (średnica wewnętrzna podkładki) | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 8,4 | 10,5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 34 | 37 | 40 | 43 | 46 | 50 |
| d2średnica zewnętrzna podkładki | 12 | 12 | 14 | 17 | 19 | 22 | 26 | 30 | 33 | 36 | 40 | 42 | 50 | 50 | 58 | 63 | 68 | 75 | 82 | 88 | 95 | 100 |
| d3orientacyjna średnica u podstawy noska, wymiar niekontrolowany | 8 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 27 | 30 | 34 | 36 | 43 | 43 | 50 | 55 | 60 | 67 | 74 | 80 | 85 | 90 |
| fszerokość szczeliny (rowka) pod nosek w obrzeżu podkładki | 2,5 | 2,5 | 2,5 | 3,5 | 3,5 | 3,5 | 4,5 | 4,5 | 4,5 | 5,5 | 6,5 | 6,5 | 7,5 | 7,5 | 8,5 | 8,5 | 9,5 | 11 | 11 | 11 | 13 | 13 |
| gwysokość odgięcia noska ponad płaszczyznę podkładki | 4,5 | 4,5 | 5,5 | 7 | 7,5 | 8,5 | 10 | 12 | 13 | 15 | 18 | 18 | 20 | 21 | 23 | 25 | 28 | 31 | 33 | 36 | 38 | 40 |
| horientacyjna szerokość noska w widoku z boku, wymiar niekontrolowany | 2 | 2 | 2 | 2,5 | 3 | 4 | 4 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 6,5 | 6,5 | 9,5 | 9,5 | 9,5 | 9,5 | 11 | 11 | 12 | 13 |
| sgrubość podkładki | 0,4 | 0,4 | 0,4 | 0,75 | 0,75 | 1 | 1 | 1,2 | 1,2 | 1,2 | 1,2 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 2 | 2 | 2 | 2 | 2 |
| d4średnica otworu pod nosek w elemencie współpracującym (np. nakrętce) | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 8 | 8 | 9 | 9 | 10 | 10 | 11 | 13 | 13 | 13 | 15 | 15 |
| eodległość osi otworu pod nosek od osi podkładki | 4,3 | 4,3 | 5,3 | 6,62 | 7,12 | 8 | 9,5 | 11,4 | 12,4 | 14,4 | 17,4 | 17,2 | 19,2 | 20,2 | 22,2 | 24,2 | 27,2 | 30 | 32 | 35 | 37 | 39 |
| tgłębokość rowka pod nosek w elemencie współpracującym | 2,5 | 2,5 | 2,5 | 3,5 | 3,5 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 9 | 9 | 9 | 9 | 11 | 11 | 12 | 13 |
Kolumna M10 odpowiada wybranemu wariantowi Podkładka odginana z noskiem zewnętrznym DIN 432 10,5(M10), ocynk biały.
- Pod gwint — nominalna średnica gwintu śruby, dla której przeznaczona jest podkładka
Warunki techniczne
3 pozycje| Wymagania ogólne | DIN 522 |
|---|---|
| Materiał | stal St1203 wg DIN 1623 lub St2K wg DIN 1624 |
| Inne materiały | według uzgodnień |
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki odginanej z noskiem zewnętrznym o średnicy wewnętrznej d1 = 10,5 mm:
Podkładka DIN 432 – 10,5 - St
