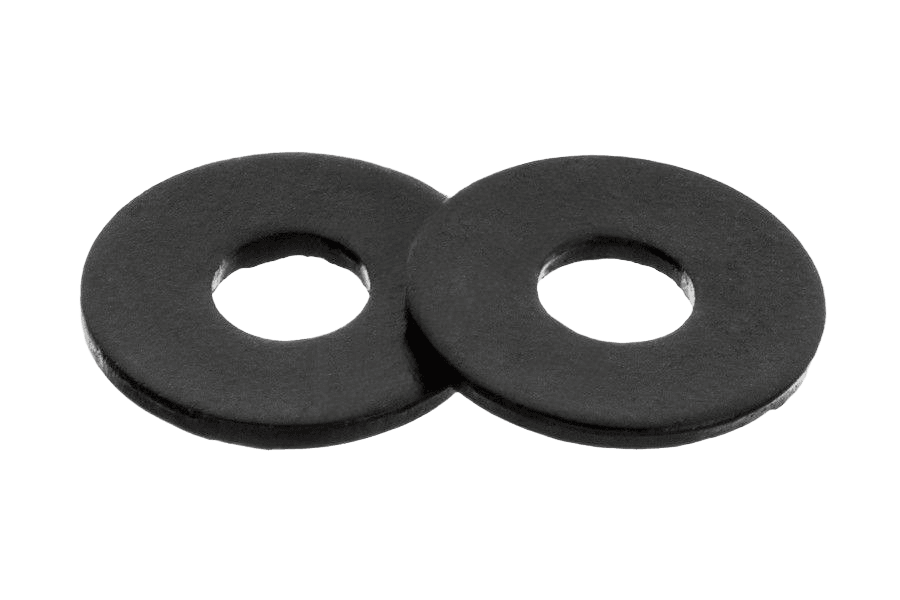

Podkładka okrągła DIN 9021, kl. 200 HV, cynk płatkowy czarny
DIN 9021DIN 9021normy powiązane ISO 7093
OznaczenieDIN 9021 · M16 · Cynk płatkowy czarny (fl Zn cz.)
DIN 9021karta katalogowa
karta katalogowaPodkładka okrągła DIN 9021, kl. 200 HV, cynk płatkowy czarny — wymiary i warunki techniczne wg DIN 9021
Wymiary i warunki techniczne wg DIN 9021
Karta normy DIN 9021Wymiary
wszystkie wartości w mm| Pod gwint | d1 | d2 | h(nom) |
|---|---|---|---|
| M2,5 | 2,7 | 8 | 0,8 |
| M3 | 3,2 | 9 | 0,8 |
| M3,5 | 3,7 | 11 | 0,8 |
| M4 | 4,3 | 12 | 1 |
| M5 | 5,3 | 15 | 1,2 |
| M6 | 6,4 | 18 | 1,6 |
| M7 | 7,4 | 22 | 2 |
| M8 | 8,4 | 24 | 2 |
| M10 | 10,5 | 30 | 2,5 |
| M12 | 13 | 37 | 3 |
| M14 | 15 | 44 | 3 |
| M16 | 17 | 50 | 3 |
| M18 | 20 | 56 | 4 |
| M20 | 22 | 60 | 4 |
| M24 | 26 | 72 | 5 |
| M27 | 30* | 84 | 5 |
| M30 | 33 | 92 | 6 |
| M36 | 39 | 110 | 8 |
- d1
- średnica otworu
- d2
- średnica zewnętrzna
- h(nom)
- grubość nominalna
| Pod gwint | M2,5 | M3 | M3,5 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M24 | M27 | M30 | M36 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1średnica otworu | 2,7 | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 7,4 | 8,4 | 10,5 | 13 | 15 | 17 | 20 | 22 | 26 | 30* | 33 | 39 |
| d2średnica zewnętrzna | 8 | 9 | 11 | 12 | 15 | 18 | 22 | 24 | 30 | 37 | 44 | 50 | 56 | 60 | 72 | 84 | 92 | 110 |
| h(nom)grubość nominalna | 0,8 | 0,8 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2 | 2,5 | 3 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 8 |
Kolumna M16 odpowiada wybranemu wariantowi M16.
- Oznaczenie wielkości nominalnej podkładki (dnom) odpowiada wartości d1 — pokrywają się w tabeli producenta.
- …*wymiar nie ujęty w normie
Warunki techniczne
9 pozycjiMateriał
- Stal
- twardość: klasa dokładności A 140 HV, klasa dokładności C 100 HV; zakres twardości: klasa A 140–250 HV, klasa C 100–250 HV
- Stal nierdzewna
- twardość 140 HV (zakres 140–250 HV); materiały A2, A4, F1, C1, C4 wg DIN 267-11
- Inne materiały możliwe po uzgodnieniu między dostawcą a odbiorcą
Tolerancje
- Klasa dokładności
- A dla wielkości nominalnych ≤ 17; C dla wielkości nominalnych > 17
- Norma
- DIN 522
Wykończenie powierzchni
- bez powłoki (surowe)
- Chropowatość powierzchni
- wg DIN 522
- Powłoki galwaniczne
- wg DIN 267-9
Odbiór
- procedura odbioru wg DIN 522
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
DIN 9021 · M16 · Cynk płatkowy czarny (fl Zn cz.)Opis
Podkładka okrągła wg normy DIN 9021 (odpowiedniki: ISO 7093), o twardości 200HV. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępny asortyment: w rozmiarze M16.
Specyfikacja produktu
9 pozycji| Rozmiar | M16 |
|---|---|
| Pokrycie | Cynk płatkowy czarny (fl Zn cz.) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 9021 |
| Rodzaj | Podkładka okrągła |
| Klasa / materiał | 200HV |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 3,92 kg |
| Waga 1 szt | 39,2 g |
Wykonania DIN 9021
10 wykonańNa stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
Wybrany wariantDIN 9021 · Cynk płatkowy czarny (fl Zn cz.)
M16137,10 zł / opak
