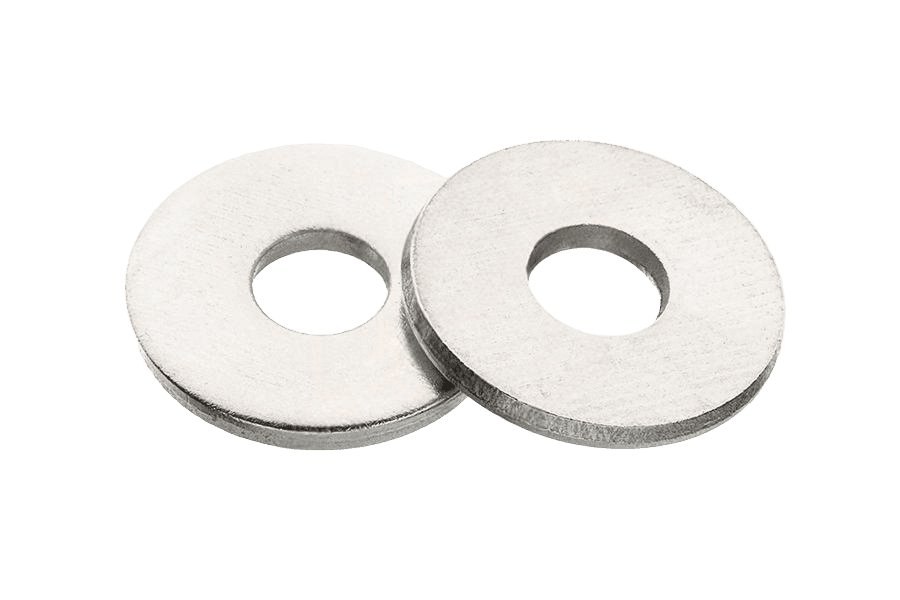

Podkładka okrągła DIN 440, stal kwasoodporna A4
DIN 440DIN 440normy powiązane ISO 7094
OznaczenieDIN 440 · stal nierdzewna A4
Opis
Podkładka okrągła wg normy DIN 440 (odpowiedniki: ISO 7094), ze stali nierdzewnej A4 — odpornej na korozję także w środowisku morskim i chemicznym. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępny asortyment: w rozmiarach od M5 do M10. W ofercie również w wykonaniu ocynkowanym i nierdzewnym A2.
Dane techniczne
4 warianty| Materiał wyrobu | stal nierdzewna A4 |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 440 |
| Rodzaj | Podkładka okrągła |
| Klasa / materiał | Stal nierdzewna A4 (A4) |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 280 g |
| Waga 1 szt | 2,8 g |
DIN 440karta katalogowa
karta katalogowaPodkładka okrągła — wymiary i warunki techniczne wg DIN 440
Wymiary i warunki techniczne wg DIN 440
Karta normy DIN 440Wymiary
wszystkie wartości w mm| Pod gwint | d1 | d2 | h(nom) |
|---|---|---|---|
| M5 | 5,5 | 18 | 2 |
| M6 | 6,6 | 22 | 2 |
| M8 | 9 | 28 | 3 |
| M10 | 11 | 34 | 3 |
| M12 | 14 | 44 | 4 |
| M16 | 18 | 56 | 5 |
| M20 | 22 | 72 | 6 |
| M22 | 24 | 80 | 6 |
- d1
- średnica otworu
- d2
- średnica zewnętrzna
- h(nom)
- grubość nominalna
| Pod gwint | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M22 |
|---|---|---|---|---|---|---|---|---|
| d1średnica otworu | 5,5 | 6,6 | 9 | 11 | 14 | 18 | 22 | 24 |
| d2średnica zewnętrzna | 18 | 22 | 28 | 34 | 44 | 56 | 72 | 80 |
| h(nom)grubość nominalna | 2 | 2 | 3 | 3 | 4 | 5 | 6 | 6 |
Kolumna M5 odpowiada wybranemu wariantowi Podkładka okrągła DIN 440 5,5(M5), stal kwasoodporna A4.
- Oznaczenie wielkości nominalnej podkładki (dnom) odpowiada wartości d1 — pokrywają się w tabeli producenta.
Warunki techniczne
10 pozycjiMateriał
- Stal
Własności mechaniczne
- Twardość
- 100 HV
- Zakres twardości
- 100 HV – 250 HV
- Obciążenie badawcze
- HV30 dla grubości h > 1,2 mm
Tolerancje
- Klasa dokładności
- C
- Norma
- ISO 4759-3
Wykończenie powierzchni
- Bez specjalnej obróbki — podkładki są jak wytworzono. Stosować olej ochronny lub inne powłoki, jak uzgodniono między producentem a odbiorcą.
- Powłoki galwaniczne
- wg ISO 4042
- Powłoki cynkowane ogniowo
- wg DIN 267-10
Odbiór
- procedura odbioru wg ISO 3269
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki okrągłej do konstrukcji drewnianych o wielkości nominalnej 22 mm i klasie twardości 100 HV:
Podkładka DIN 440 - 22 - 100 HVWykonania DIN 440
4 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Podkładka okrągła DIN 440, stal kwasoodporna A4stal nierdzewna A4to wykonanie | stal nierdzewna A4 | — |
| Podkładka poszerzana DIN440 | — | — |
| Podkładka okrągła DIN 440, kl. 100 HV, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
| Podkładka okrągła DIN 440, stal nierdzewna A2stal nierdzewna A2 | stal nierdzewna A2 | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
