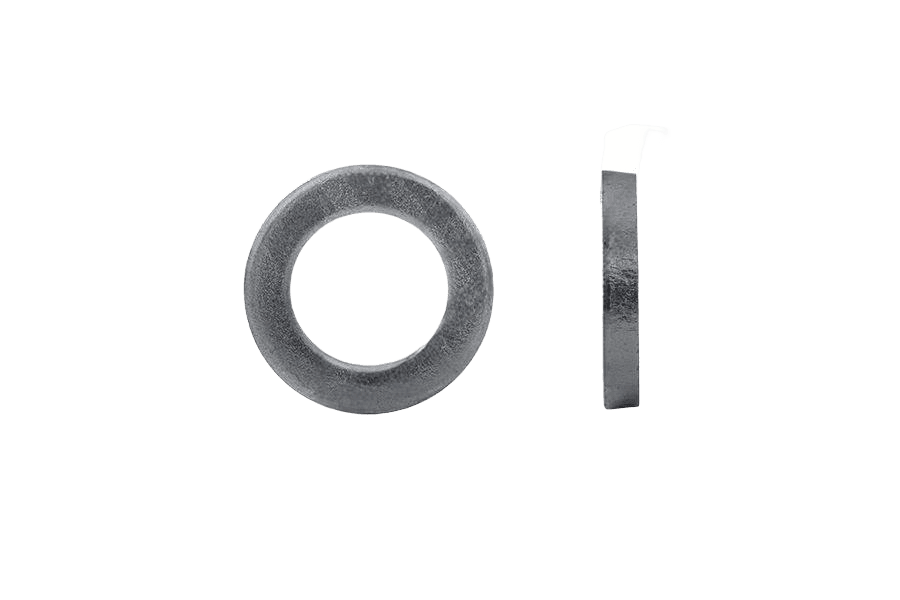

Podkładka okrągła do sworzni ISO 8738, ocynk biały
ISO 8738ISO 8738normy powiązane DIN 1440 · PN 82004
Zdjęcie 1 z 2
OznaczenieISO 8738 · stal · Ocynk galwaniczny biały (oc.B)
Opis
Podkładka okrągła do sworzni wg normy ISO 8738 (odpowiedniki: DIN 1440, PN 82004), ze stali. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępny asortyment: w rozmiarach od 5 do 70 mm.
Dane techniczne
23 warianty| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | średnica (mm) |
| Norma | ISO 8738 |
| Rodzaj | Podkładka okrągła do sworzni |
| Klasa / materiał | stal |
| Ilość w opakowaniu | 200 szt |
| Waga opakowania | 82 g |
| Waga 1 szt | 0,41 g |
ISO 8738karta katalogowa
karta katalogowaPodkładka okrągła do sworzni — wymiary i warunki techniczne wg ISO 8738
Wymiary i warunki techniczne wg ISO 8738
Karta normy ISO 8738Wymiary
wszystkie wartości w mm| Ø d(nom) | d1 | d2 | h |
|---|---|---|---|
| 3 | 3 | 6 | 0,8 |
| 4 | 4 | 8 | 0,8 |
| 5 | 5 | 10 | 1 |
| 6 | 6 | 12 | 1,6 |
| 7* | 7 | 14 | 1,6 |
| 8 | 8 | 15 | 2 |
| 10 | 10 | 18 | 2,5 |
| 12 | 20 | 3 | |
| 13* | 13 | 21 | 3 |
| 14 | 14 | 22 | 3 |
| 16 | 16 | 24 | 3 |
| 18 | 18 | 28 | 4 |
| 20 | 20 | 30 | 4 |
| 22 | 22 | 34 | 4 |
| 23* | 23 | 36 | 4 |
| 24 | 24 | 37 | 4 |
| 25* | 25 | 38 | 5 |
| 26* | 26 | 39 | 5 |
| 27 | 27 | 39 | 5 |
| 28* | 28 | 42 | 5 |
| 30 | 30 | 44 | 5 |
| 32* | 32 | 46 | 5 |
| 33 | 33 | 47 | 5 |
| 35* | 35 | 49 | 6 |
| 36 | 36 | 50 | 6 |
| 40 | 40 | 56 | 6 |
| 45 | 45 | 60 | 6 |
| 50 | 50 | 66 | 8 |
| 55 | 55 | 72 | 8 |
| 60 | 60 | 78 | 10 |
| 65* | 65 | 85 | 10 |
| 70 | 70 | 92 | 10 |
| 75* | 75 | 95 | 12 |
| 80 | 80 | 98 | 12 |
| 85* | 85 | 105 | 12 |
| 90 | 90 | 110 | 12 |
| 95* | 95 | 120 | 12 |
| 100 | 100 | 120 | 12 |
- d1
- średnica otworu (wewnętrzna)
- d2
- średnica zewnętrzna
- h
- grubość
| Ø d(nom) | 3 | 4 | 5 | 6 | 7* | 8 | 10 | 12 | 13* | 14 | 16 | 18 | 20 | 22 | 23* | 24 | 25* | 26* | 27 | 28* | 30 | 32* | 33 | 35* | 36 | 40 | 45 | 50 | 55 | 60 | 65* | 70 | 75* | 80 | 85* | 90 | 95* | 100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1średnica otworu (wewnętrzna) | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 13 | 14 | 16 | 18 | 20 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 30 | 32 | 33 | 35 | 36 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | |
| d2średnica zewnętrzna | 6 | 8 | 10 | 12 | 14 | 15 | 18 | 20 | 21 | 22 | 24 | 28 | 30 | 34 | 36 | 37 | 38 | 39 | 39 | 42 | 44 | 46 | 47 | 49 | 50 | 56 | 60 | 66 | 72 | 78 | 85 | 92 | 95 | 98 | 105 | 110 | 120 | 120 |
| hgrubość | 0,8 | 0,8 | 1 | 1,6 | 1,6 | 2 | 2,5 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 8 | 8 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 12 | 12 |
Kolumna 5 odpowiada wybranemu wariantowi Podkładka okrągła do sworzni ISO 8738 5, ocynk biały.
- …*wymiary nie ujęte w normie ISO 8738 (rozszerzony zakres producenta)
- Ø d — rozmiar nominalny podkładki = nominalna średnica sworznia (bolca), na który jest przeznaczona
Materiał i wykonanie
6 pozycjiMateriał
- Stal
Własności
- Twardość
- od 160 do 250 HV (klasa 160 HV)
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-3
Wykończenie / powłoka
- Bez powłoki
- podkładki dostarczone po obróbce, bez warstwy ochronnej, zabezpieczone środkiem ochronnym
- Powłoki zalecane
- oksydowe, fosforanowe lub cynkowanie elektrolityczne z chromianową powłoką konwersyjną wg ISO 2081 i ISO 4520
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki do sworznia o nominalnej średnicy Ø d1 = 12 mm:
Podkładka ISO 8738 – 12
