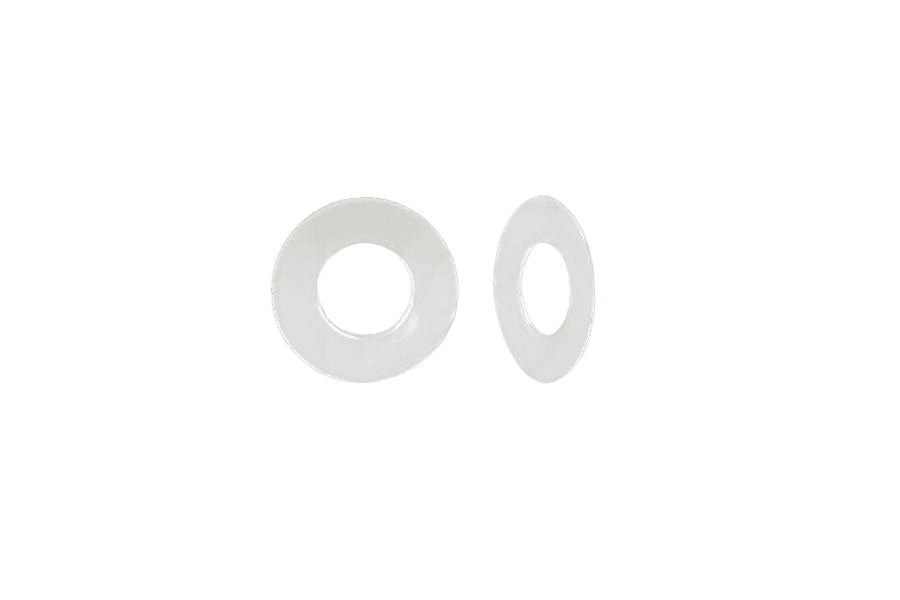

Podkładka okrągła DIN 34815, poliamid PA6
DIN 34815DIN 34815
Zdjęcie 1 z 2
OznaczenieDIN 34815 · tworzywo / guma
Opis
Podkładka okrągła wg normy DIN 34815, z poliamidu. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępny asortyment: w rozmiarach od M3 do M24.
Dane techniczne
11 wariantów| Materiał wyrobu | tworzywo / guma |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 34815 |
| Rodzaj | Podkładka okrągła |
| Klasa / materiał | Poliamid PA6 (tworzywo) |
| Ilość w opakowaniu | 2000 szt |
| Waga opakowania | 35 g |
| Waga 1 szt | 0,018 g |
DIN 34815karta katalogowa
karta katalogowaPodkładka okrągła — wymiary i warunki techniczne wg DIN 34815
Wymiary i warunki techniczne wg DIN 34815
Karta normy DIN 34815Wymiary
wszystkie wartości w mm| d(nom) | d1 | d2 | h |
|---|---|---|---|
| M3 | 3,2 | 7 | 0,5 |
| M4 | 4,3 | 9 | 0,8 |
| M5 | 5,3 | 10 | 1,0 |
| M6 | 6,4 | 12 | 1,6 |
| M8 | 8,4 | 16 | 1,6 |
| M10 | 10,5 | 20 | 2,0 |
| M12 | 13 | 24 | 2,5 |
| M16 | 17 | 30 | 3,0 |
| M20 | 21 | 37 | 3,0 |
- d1
- średnica otworu (wewnętrzna)
- d2
- średnica zewnętrzna
- h
- grubość
| d(nom) | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 |
|---|---|---|---|---|---|---|---|---|---|
| d1średnica otworu (wewnętrzna) | 3,2 | 4,3 | 5,3 | 6,4 | 8,4 | 10,5 | 13 | 17 | 21 |
| d2średnica zewnętrzna | 7 | 9 | 10 | 12 | 16 | 20 | 24 | 30 | 37 |
| hgrubość | 0,5 | 0,8 | 1,0 | 1,6 | 1,6 | 2,0 | 2,5 | 3,0 | 3,0 |
Kolumna M3 odpowiada wybranemu wariantowi Podkładka okrągła DIN 34815 3,2(M3), poliamid PA6.
- d(nom)wielkość nominalna podkładki (dobierana do średnicy gwintu śruby, np. M3)
Materiał i wykonanie
3 pozycje| Materiał | PA6 (poliamid 6) |
|---|---|
| Kolor | naturalny (nt) |
| Klasa dokładności | C – wg ISO 4759-3 |
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki okrągłej z tworzywa sztucznego o średnicy nominalnej 8, z poliamidu PA6, kolor naturalny:
Podkładka DIN 34815 – 8 – PA6 – nt
