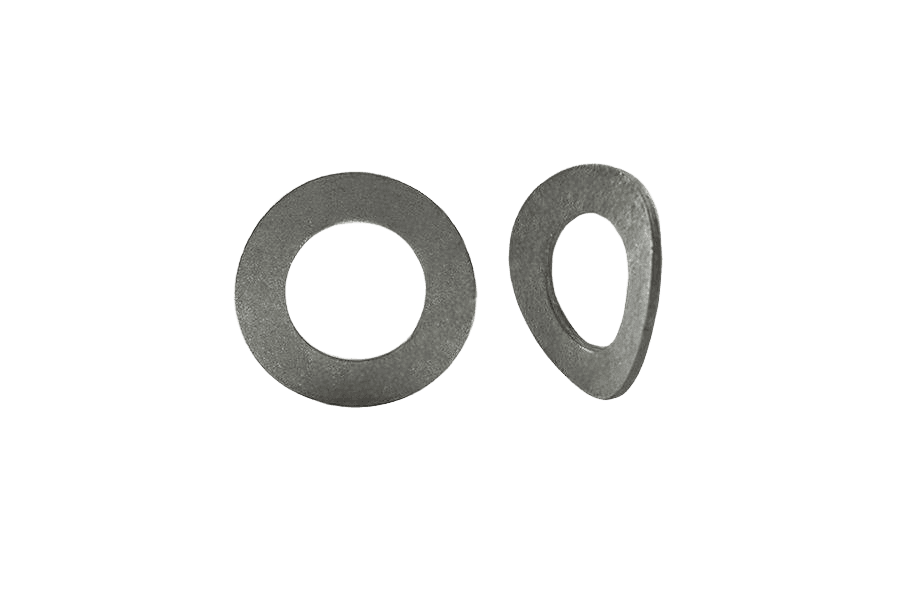

Podkładka podatna falista DIN 137 B, ocynk mechaniczny
DIN 137 BDIN 137 B
Zdjęcie 1 z 2
OznaczenieDIN 137 B · stal · Cynk mechaniczny (oc. mech.)
Opis
Podkładka podatna falista wg normy DIN 137 B, ze stali. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępny asortyment: w rozmiarach od M3 do M24.
Dane techniczne
11 wariantów| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Cynk mechaniczny (oc. mech.) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 137 B |
| Rodzaj | Podkładka podatna falista |
| Klasa / materiał | stal |
| Ilość w opakowaniu | 1000 szt |
| Waga opakowania | 158 g |
| Waga 1 szt | 0,158 g |
DIN 137 Bkarta katalogowa
karta katalogowaPodkładka podatna falista DIN 137 B, ocynk mechaniczny — wymiary i warunki techniczne wg DIN 137 B
Wymiary i warunki techniczne wg DIN 137 B
Karta normy DIN 137 BWymiary dla formy B
wszystkie wartości w mm| d(nom) | Pod gwint | d1 | d2 | h(min) | h(max) | s |
|---|---|---|---|---|---|---|
| 3 | M3 | 3,2 | 8 | 0,8 | 1,6 | 0,5 |
| 4 | M4 | 4,3 | 9 | 1 | 2 | 0,5 |
| 5 | M5 | 5,3 | 11 | 1,1 | 2,2 | 0,5 |
| 6 | M6 | 6,4 | 12 | 1,3 | 2,6 | 0,5 |
| 7 | M7 | 7,4 | 14 | 1,5 | 3 | 0,8 |
| 8 | M8 | 8,4 | 15 | 1,5 | 3 | 0,8 |
| 10 | M10 | 10,5 | 21 | 2,1 | 4,2 | 1 |
| 12 | M12 | 13 | 24 | 2,5 | 5 | 1,2 |
| 14 | M14 | 15 | 28 | 3 | 5,9 | 1,6 |
| 16 | M16 | 17 | 30 | 3,2 | 6,3 | 1,6 |
| 18 | M18 | 19 | 34 | 3,3 | 6,5 | 1,6 |
| 20 | M20 | 21 | 36 | 3,7 | 7,4 | 1,6 |
| 22 | M22 | 23 | 40 | 3,9 | 7,8 | 1,8 |
| 24 | M24 | 25 | 44 | 4,1 | 8,2 | 1,8 |
| 27 | M27 | 28 | 50 | 4,7 | 9,4 | 2 |
| 30 | M30 | 31 | 56 | 5 | 10 | 2,2 |
| 33 | M33 | 34 | 60 | 5,3 | 10,6 | 2,2 |
- d1
- średnica wewnętrzna / otwór (tol. H14)
- d2
- średnica zewnętrzna (tol. js16)
- s
- nominalna grubość materiału
| d(nom) | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pod gwint | M3 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 |
| d1średnica wewnętrzna / otwór (tol. H14) | 3,2 | 4,3 | 5,3 | 6,4 | 7,4 | 8,4 | 10,5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 34 |
| d2średnica zewnętrzna (tol. js16) | 8 | 9 | 11 | 12 | 14 | 15 | 21 | 24 | 28 | 30 | 34 | 36 | 40 | 44 | 50 | 56 | 60 |
| h(min) | 0,8 | 1 | 1,1 | 1,3 | 1,5 | 1,5 | 2,1 | 2,5 | 3 | 3,2 | 3,3 | 3,7 | 3,9 | 4,1 | 4,7 | 5 | 5,3 |
| h(max) | 1,6 | 2 | 2,2 | 2,6 | 3 | 3 | 4,2 | 5 | 5,9 | 6,3 | 6,5 | 7,4 | 7,8 | 8,2 | 9,4 | 10 | 10,6 |
| snominalna grubość materiału | 0,5 | 0,5 | 0,5 | 0,5 | 0,8 | 0,8 | 1 | 1,2 | 1,6 | 1,6 | 1,6 | 1,6 | 1,8 | 1,8 | 2 | 2,2 | 2,2 |
Kolumna M3 odpowiada wybranemu wariantowi Podkładka podatna falista DIN 137 B 3,2(M3), ocynk mechaniczny.
- d(nom)wielkość nominalna (rozmiar śruby)
- Pod gwint — gwint metryczny śruby, dla której przeznaczona jest podkładka
- h — wysokość podkładki falistej w stanie swobodnym (min–max)
Warunki techniczne
2 pozycje| Materiał | stal sprężysta FSt (Federstahl) – wg DIN 267-26 |
|---|---|
| Warunki techniczne | wg DIN 267-26 |
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki podatnej falistej forma B o wielkości nominalnej 8, wykonanej ze stali sprężystej:
Podkładka podatna DIN 137 – B 8 - FSt
