Podkładka podatna łukowa DIN 137 A, stal nierdzewna A2
DIN 137 ADIN 137 A
Zdjęcie 1 z 2
OznaczenieDIN 137 A · stal nierdzewna A2
Opis

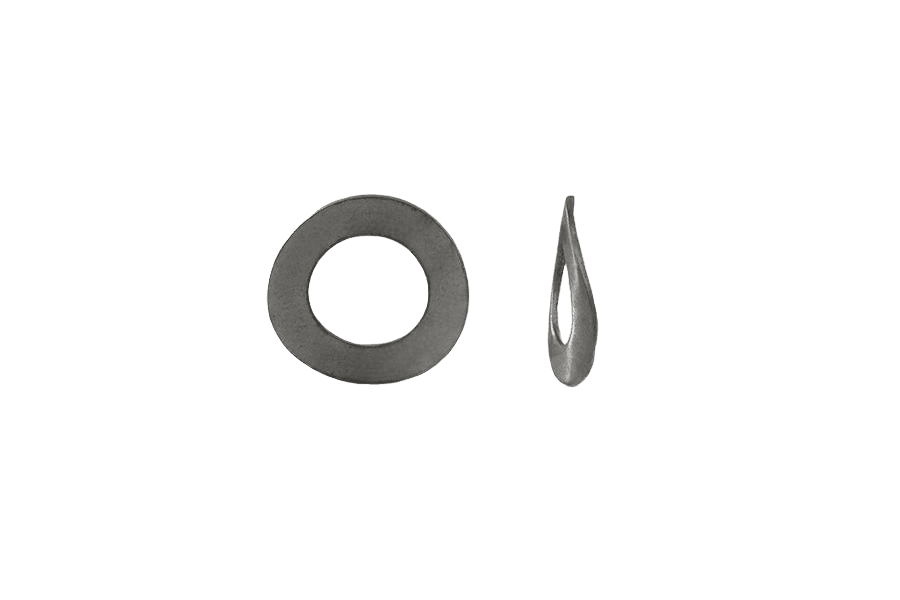

Podkładka podatna łukowa wg normy DIN 137 A, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępny asortyment: w rozmiarach od M3 do M10.
Dane techniczne
6 wariantów| Materiał wyrobu | stal nierdzewna A2 |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 137 A |
| Rodzaj | Podkładka podatna łukowa |
| Klasa / materiał | Stal nierdzewna A2 (A2) |
| Ilość w opakowaniu | 2000 szt |
| Waga opakowania | 104 g |
| Waga 1 szt | 0,052 g |
DIN 137 Akarta katalogowa
karta katalogowaPodkładka podatna łukowa — wymiary i warunki techniczne wg DIN 137 A
Wymiary i warunki techniczne wg DIN 137 A
Karta normy DIN 137 AWymiary dla formy A
wszystkie wartości w mm| d(nom) | Pod gwint | d1 | d2 | h(min) | h(max) | s(nom) |
|---|---|---|---|---|---|---|
| 2 | M2 | 2,2 | 4,5 | 0,5 | 1 | 0,3 |
| 2,5 | M2,5 | 5,5 | 0,55 | 1,1 | 0,3 | |
| 3 | M3 | 3,2 | 6 | 0,65 | 1,3 | 0,4 |
| 3,5 | M3,5 | 3,7 | 7 | 0,7 | 1,4 | 0,4 |
| 4 | M4 | 4,3 | 8 | 0,8 | 1,6 | 0,5 |
| 5 | M5 | 5,3 | 10 | 0,9 | 1,8 | 0,5 |
| 6 | M6 | 6,4 | 11 | 1,1 | 2,2 | 0,5 |
| 8 | M8 | 8,4 | 15 | 1,7 | 3,4 | 0,5 |
| 10 | M10 | 10,5 | 18 | 2 | 4 | 0,8 |
- d1
- średnica wewnętrzna / otwór (tol. H14)
- d2
- średnica zewnętrzna (tol. js16)
| d(nom) | 2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 8 | 10 |
|---|---|---|---|---|---|---|---|---|---|
| Pod gwint | M2 | M2,5 | M3 | M3,5 | M4 | M5 | M6 | M8 | M10 |
| d1średnica wewnętrzna / otwór (tol. H14) | 2,2 | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 8,4 | 10,5 | |
| d2średnica zewnętrzna (tol. js16) | 4,5 | 5,5 | 6 | 7 | 8 | 10 | 11 | 15 | 18 |
| h(min) | 0,5 | 0,55 | 0,65 | 0,7 | 0,8 | 0,9 | 1,1 | 1,7 | 2 |
| h(max) | 1 | 1,1 | 1,3 | 1,4 | 1,6 | 1,8 | 2,2 | 3,4 | 4 |
| s(nom) | 0,3 | 0,3 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 | 0,8 |
Kolumna M3 odpowiada wybranemu wariantowi Podkładka podatna łukowa DIN 137 A 3,2(M3), stal nierdzewna A2.
- d(nom)wielkość nominalna (rozmiar śruby)
- Pod gwint — gwint metryczny śruby, dla której przeznaczona jest podkładka
- h — wysokość podkładki łukowej w stanie swobodnym (min–max)
- s — nominalna grubość materiału
Warunki techniczne
2 pozycje| Materiał | stal sprężysta FSt (Federstahl) – wg DIN 267-26 |
|---|---|
| Warunki techniczne | wg DIN 267-26 |
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki podatnej łukowej forma A o wielkości nominalnej 8, wykonanej ze stali sprężystej:
Podkładka podatna DIN 137 – A 8 - FStWykonania DIN 137 A
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Podkładka podatna łukowa DIN 137 A, stal nierdzewna A2stal nierdzewna A2to wykonanie | stal nierdzewna A2 | — |
| Podkładka podatna łukowa DIN 137 A, ocynk mechanicznystal · Cynk mechaniczny (oc. mech.) | stal · Cynk mechaniczny (oc. mech.) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
