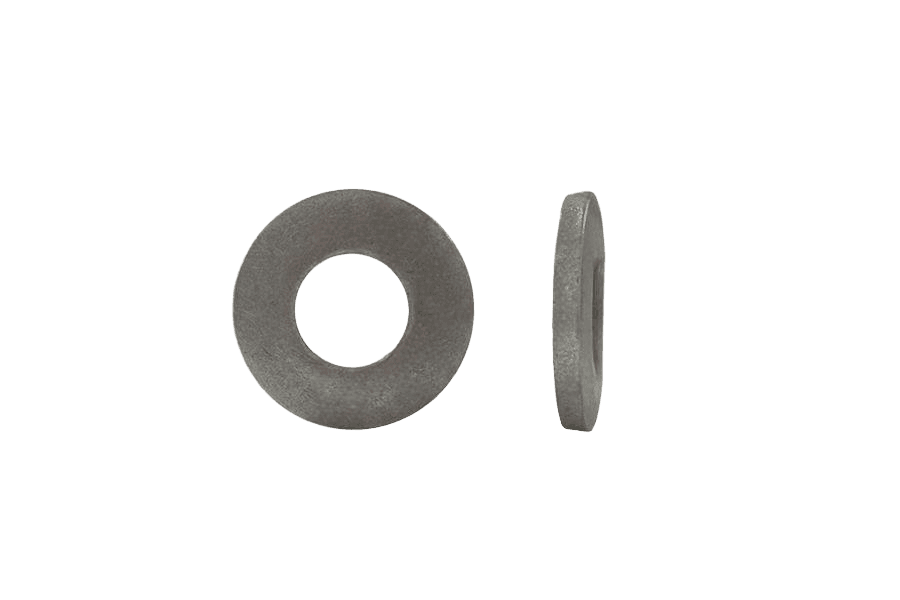

Podkładka podatna stożkowa DIN 6796, ocynk mechaniczny
DIN 6796DIN 6796
Zdjęcie 1 z 2
OznaczenieDIN 6796 · stal · Cynk mechaniczny (oc. mech.)
Opis
Podkładka podatna stożkowa wg normy DIN 6796, ze stali. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępny asortyment: w rozmiarach od M5 do M30.
Dane techniczne
12 wariantów| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Cynk mechaniczny (oc. mech.) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 6796 |
| Rodzaj | Podkładka podatna stożkowa |
| Klasa / materiał | stal |
| Ilość w opakowaniu | 2500 szt |
| Waga opakowania | 1,54 kg |
| Waga 1 szt | 0,616 g |
DIN 6796karta katalogowa
karta katalogowaPodkładka podatna stożkowa DIN 6796, ocynk mechaniczny — wymiary i warunki techniczne wg DIN 6796
Wymiary i warunki techniczne wg DIN 6796
Karta normy DIN 6796Wymiary
wszystkie wartości w mm| d(nom) | Pod gwint | d1 | d2 | h(min) | h(max) | s(nom) |
|---|---|---|---|---|---|---|
| 2 | M2 | 2,2 | 5 | 0,5 | 0,6 | 0,4 |
| 2,5 | M2,5 | 2,7 | 6 | 0,61 | 0,72 | 0,5 |
| 3 | M3 | 3,2 | 7 | 0,72 | 0,85 | 0,6 |
| 3,5 | M3,5 | 3,7 | 8 | 0,92 | 1,06 | 0,8 |
| 4 | M4 | 4,3 | 9 | 1,12 | 1,3 | 1 |
| 5 | M5 | 5,3 | 11 | 1,35 | 1,55 | 1,2 |
| 6 | M6 | 6,4 | 14 | 1,7 | 2 | 1,5 |
| 8 | M8 | 8,4 | 18 | 2,24 | 2,6 | 2 |
| 10 | M10 | 10,5 | 23 | 2,8 | 3,2 | 2,5 |
| 12 | M12 | 13 | 29 | 3,43 | 3,95 | 3 |
| 14 | M14 | 15 | 35 | 4,04 | 4,65 | 3,5 |
| 16 | M16 | 17 | 39 | 4,58 | 5,25 | 4 |
| 18 | M18 | 19 | 42 | 5,08 | 5,8 | 4,5 |
| 20 | M20 | 21 | 45 | 5,6 | 6,4 | 5 |
| 22 | M22 | 23 | 49 | 6,15 | 7,05 | 5,5 |
| 24 | M24 | 25 | 56 | 6,77 | 7,75 | 6 |
| 27 | M27 | 28 | 60 | 7,3 | 8,35 | 6,5 |
| 30 | M30 | 31 | 70 | 8 | 9,2 | 7 |
- d1
- średnica otworu (tol. H14)
- d2
- średnica zewnętrzna (tol. h14)
| d(nom) | 2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pod gwint | M2 | M2,5 | M3 | M3,5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
| d1średnica otworu (tol. H14) | 2,2 | 2,7 | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 8,4 | 10,5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 |
| d2średnica zewnętrzna (tol. h14) | 5 | 6 | 7 | 8 | 9 | 11 | 14 | 18 | 23 | 29 | 35 | 39 | 42 | 45 | 49 | 56 | 60 | 70 |
| h(min) | 0,5 | 0,61 | 0,72 | 0,92 | 1,12 | 1,35 | 1,7 | 2,24 | 2,8 | 3,43 | 4,04 | 4,58 | 5,08 | 5,6 | 6,15 | 6,77 | 7,3 | 8 |
| h(max) | 0,6 | 0,72 | 0,85 | 1,06 | 1,3 | 1,55 | 2 | 2,6 | 3,2 | 3,95 | 4,65 | 5,25 | 5,8 | 6,4 | 7,05 | 7,75 | 8,35 | 9,2 |
| s(nom) | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 6,5 | 7 |
Kolumna M5 odpowiada wybranemu wariantowi Podkładka podatna stożkowa DIN 6796 M5, ocynk mechaniczny.
- d(nom)wielkość nominalna podkładki (rozmiar śruby)
- Pod gwint — gwint metryczny śruby, dla której przeznaczona jest podkładka
- h — wysokość podkładki w stanie swobodnym (min–max)
- s — grubość materiału
Warunki techniczne
2 pozycje| Własności mechaniczne | wg DIN 267-26 |
|---|---|
| Materiał | stal sprężynowa wg DIN 267-26 |
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki okrągłej podatnej stożkowej o wielkości nominalnej 8:
Podkładka podatna DIN 6796 – 8 FSt
