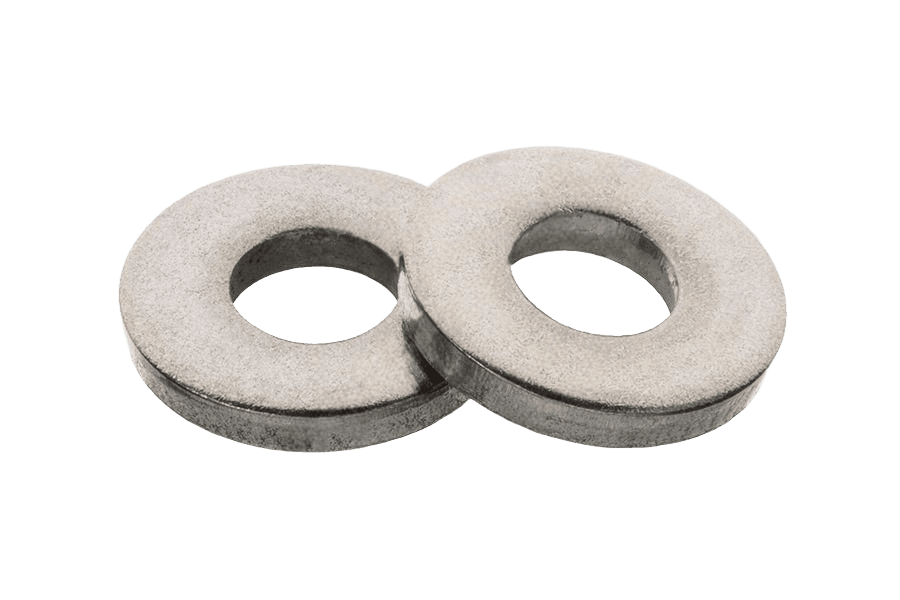

Podkładka pogrubiona DIN 7349, stal nierdzewna A2
DIN 7349DIN 7349
Zdjęcie 1 z 2
OznaczenieDIN 7349 · stal nierdzewna A2
Opis
Podkładka pogrubiona wg normy DIN 7349, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępny asortyment: w rozmiarach od M6 do M16. W ofercie również w wykonaniu ocynkowanym.
Dane techniczne
5 wariantów| Materiał wyrobu | stal nierdzewna A2 |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 7349 |
| Rodzaj | Podkładka pogrubiona |
| Klasa / materiał | Stal nierdzewna A2 (A2) |
| Ilość w opakowaniu | 500 szt |
| Waga opakowania | 1,89 kg |
| Waga 1 szt | 3,77 g |
DIN 7349karta katalogowa
karta katalogowaPodkładka pogrubiona — wymiary i warunki techniczne wg DIN 7349
Wymiary i warunki techniczne wg DIN 7349
Karta normy DIN 7349Wymiary
wszystkie wartości w mm| Pod gwint | d1 | d2 | s(nom) |
|---|---|---|---|
| M3 | 3,2 | 9 | 1 |
| M4 | 4,3 | 12 | 1,6 |
| M5 | 5,3 | 15 | 2 |
| M6 | 6,4 | 17 | 3 |
| M8 | 8,4 | 21 | 4 |
| M10 | 10,5 | 25 | 4 |
| M12 | 13 | 30 | 6 |
| M14 | 15 | 36 | 6 |
| M16 | 17 | 40 | 6 |
| M18 | 19 | 44 | 8 |
| M20 | 21 | 44 | 8 |
| M22 | 23 | 50 | 8 |
| M24 | 25 | 50 | 10 |
| M27 | 28 | 60 | 10 |
| M30 | 31 | 68 | 10 |
- d1
- średnica otworu
- d2
- średnica zewnętrzna
- s(nom)
- grubość nominalna
| Pod gwint | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1średnica otworu | 3,2 | 4,3 | 5,3 | 6,4 | 8,4 | 10,5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 |
| d2średnica zewnętrzna | 9 | 12 | 15 | 17 | 21 | 25 | 30 | 36 | 40 | 44 | 44 | 50 | 50 | 60 | 68 |
| s(nom)grubość nominalna | 1 | 1,6 | 2 | 3 | 4 | 4 | 6 | 6 | 6 | 8 | 8 | 8 | 10 | 10 | 10 |
Kolumna M6 odpowiada wybranemu wariantowi Podkładka pogrubiona DIN 7349 6,4(M6), stal nierdzewna A2.
- Oznaczenie wielkości nominalnej podkładki (dnom) odpowiada wartości d1 — pokrywają się w tabeli producenta.
Warunki techniczne
9 pozycjiMateriał
- Stal (inne materiały metalowe po uzgodnieniu między dostawcą a odbiorcą)
Własności mechaniczne
- Twardość
- 200 HV dla s ≤ 6; 100 HV dla s > 6 (inne twardości po uzgodnieniu między dostawcą a odbiorcą)
- Zakres twardości
- 100 HV do 200 HV
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-3
Wykończenie powierzchni
- Bez powłoki: podkładki dostarczane po obróbce, bez warstwy ochronnej, zabezpieczone środkiem ochronnym, chyba że ustalono inaczej między odbiorcą a dostawcą
- Powłoki elektrolityczne
- wg ISO 4042
- Nieelektrolityczne powłoki płatkowe cynkowe
- wg ISO 10683
Odbiór
- procedura odbioru wg ISO 3269
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki okrągłej pogrubionej o wielkości nominalnej 17 mm:
Podkładka 17 DIN 7349 StWykonania DIN 7349
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Podkładka pogrubiona DIN 7349, stal nierdzewna A2stal nierdzewna A2to wykonanie | stal nierdzewna A2 | — |
| Podkładka pogrubiona DIN 7349, ocynk białystal · Ocynk galwaniczny biały (oc.B) | stal · Ocynk galwaniczny biały (oc.B) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
