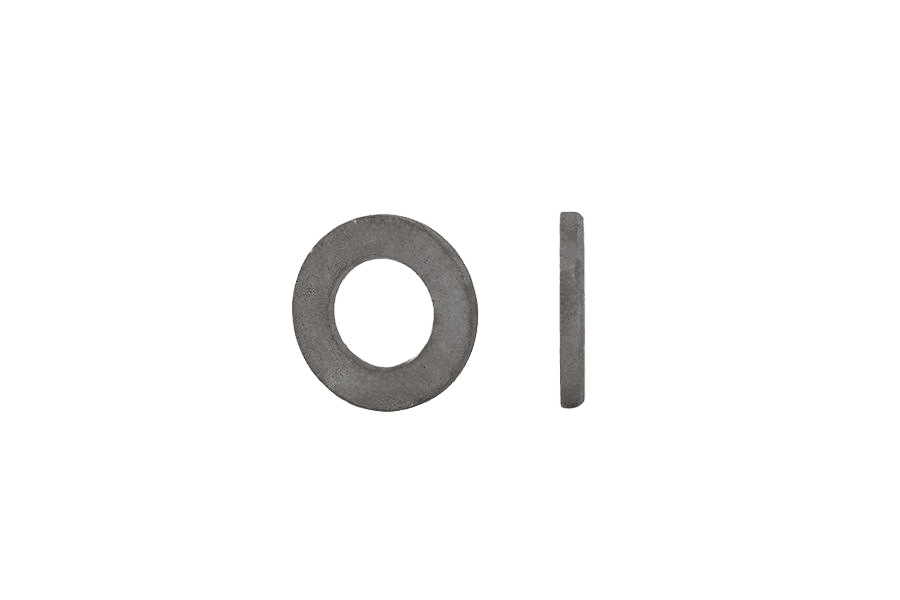

Podkładka do połączeń sprężanych EN 14399-6, stal C45, ocynk ogniowy
EN 14399-6EN 14399-6normy powiązane DIN 6916 · PN 82039
Zdjęcie 1 z 2
OznaczenieEN 14399-6 · Cynk ogniowy (tZn, EN 14399)
Opis
Podkładka do połączeń sprężanych ze stali C45 wg normy EN 14399-6 (odpowiedniki: DIN 6916, PN 82039). Ocynk ogniowy — gruba powłoka do zastosowań zewnętrznych i konstrukcyjnych. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępny asortyment: w rozmiarach od M12 do M36.
Dane techniczne
8 wariantów| Pokrycie | Cynk ogniowy (tZn, EN 14399) |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | EN 14399-6 |
| Klasa / materiał | C45 |
| Ilość w opakowaniu | 200 szt |
| Waga opakowania | 1,26 kg |
| Waga 1 szt | 6,3 g |
EN 14399-6karta katalogowa
karta katalogowaPodkładka do połączeń sprężanych EN 14399-6, stal C45, ocynk ogniowy — wymiary i warunki techniczne wg EN 14399-6
Wymiary i warunki techniczne wg EN 14399-6
Karta normy EN 14399-6Wymiary
wszystkie wartości w mm| d(nom) | d1(min) | d1(max) | d2(min) | d2(max) | h(nom) | e(nom) | c(min) |
|---|---|---|---|---|---|---|---|
| M12 | 13 | 13,27 | 23,48 | 24 | 3 | 0,5 | 1,6 |
| (M14) | 15 | 15,27 | 27,48 | 28 | 3 | 0,5 | 1,6 |
| M16 | 17 | 17,27 | 29,48 | 30 | 4 | 0,75 | 1,6 |
| (M18) | 19 | 19,33 | 33,38 | 34 | 4 | 0,75 | 2 |
| M20 | 21 | 21,33 | 36,38 | 37 | 4 | 0,75 | 2 |
| M22 | 23 | 23,33 | 38,38 | 39 | 4 | 0,75 | 2 |
| M24 | 25 | 25,33 | 43,38 | 44 | 4 | 0,75 | 2,0 |
| M27 | 28 | 28,52 | 49 | 50 | 5 | 1 | 2,5 |
| M30 | 31 | 31,62 | 54,80 | 56 | 5 | 1 | 2,5 |
| M36 | 37 | 37,62 | 64,80 | 66 | 6 | 1,25 | 2,5 |
| d(nom) | M12 | (M14) | M16 | (M18) | M20 | M22 | M24 | M27 | M30 | M36 |
|---|---|---|---|---|---|---|---|---|---|---|
| d1(min) | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 37 |
| d1(max) | 13,27 | 15,27 | 17,27 | 19,33 | 21,33 | 23,33 | 25,33 | 28,52 | 31,62 | 37,62 |
| d2(min) | 23,48 | 27,48 | 29,48 | 33,38 | 36,38 | 38,38 | 43,38 | 49 | 54,80 | 64,80 |
| d2(max) | 24 | 28 | 30 | 34 | 37 | 39 | 44 | 50 | 56 | 66 |
| h(nom) | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 6 |
| e(nom) | 0,5 | 0,5 | 0,75 | 0,75 | 0,75 | 0,75 | 0,75 | 1 | 1 | 1,25 |
| c(min) | 1,6 | 1,6 | 1,6 | 2 | 2 | 2 | 2,0 | 2,5 | 2,5 | 2,5 |
Kolumna M12 odpowiada wybranemu wariantowi Podkładka do połączeń sprężanych EN 14399-6 13(M12), stal C45, ocynk ogniowy.
- (…)wymiary nie zalecane
- Dla podkładek cynkowanych ogniowo (tZn) podane wymiary dotyczą stanu przed cynkowaniem
- d(nom)wielkość nominalna (średnica gwintu śruby, dla której przeznaczona jest podkładka)
- d1 — średnica otworu
- d2 — średnica zewnętrzna
- h — grubość podkładki
- e — ścięcie krawędzi zewnętrznej (faza 45°)
- c — grubość zewnętrznej krawędzi
Warunki techniczne
10 pozycjiMateriał
- Stal
Wymagania ogólne
- Norma
- EN 14399-1
Własności mechaniczne
- Zakres twardości
- 300 HV – 370 HV
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-3
Wykończenie powierzchni
- normalne
- według procesu
- cynkowanie metodą zanurzeniową
- EN ISO 10684
- inne
- do uzgodnienia
Jakość wykonania
- Części powinny być jednolite i bez nieprawidłowości lub szkodliwych wad. Na podkładkach nie dopuszcza się wystających zadziorów.
Odbiór
- procedura odbioru wg ISO 3269
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki okrągłej do połączeń sprężanych HV o wielkości nominalnej 21 mm:
Podkładka EN 14399-6 - 21
