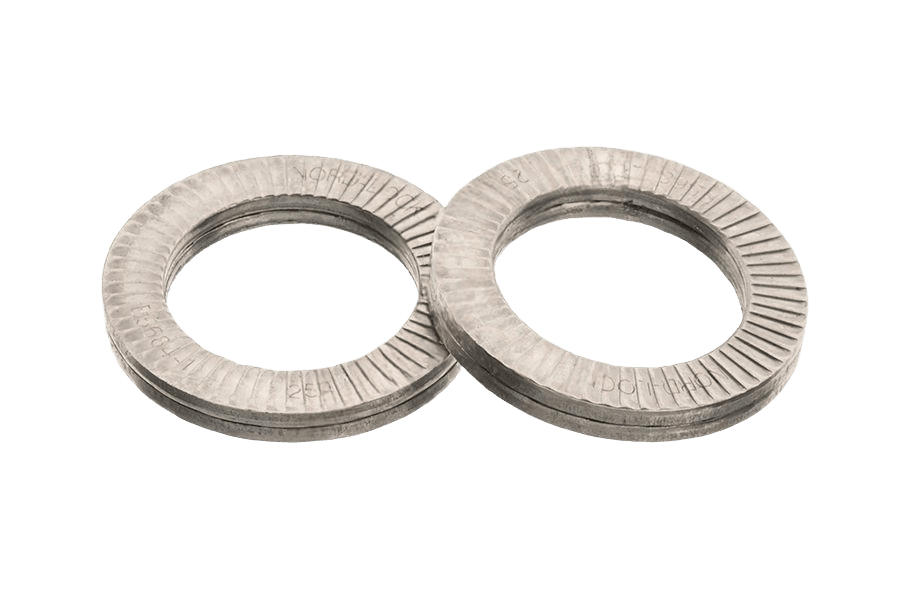

Podkładka samoklinująca Nord-Lock AN 133, stal 254 SMO
AN 133AN 133normy powiązane DIN 25201
OznaczenieAN 133
Opis
Podkładka samoklinująca Nord-Lock wg normy AN 133 (odpowiedniki: DIN 25201). Para podkładek z klinowymi ząbkami zabezpiecza połączenie przed samoodkręceniem pod wpływem drgań.
Dostępny asortyment: w rozmiarach od M16 do M20. W ofercie również w wykonaniu z ocynkiem płatkowym i nierdzewnym A4.
Dane techniczne
2 warianty| Układ rozmiaru | gwint metryczny |
|---|---|
| Norma | AN 133 |
| Rodzaj | Podkładka samoklinująca Nord-Lock |
| Klasa / materiał | 254 SMO |
| Ilość w opakowaniu | 10 szt |
| Waga opakowania | 61 g |
| Waga 1 szt | 6,1 g |
AN 133karta katalogowa
karta katalogowaPodkładka samoklinująca Nord-Lock — wymiary i warunki techniczne wg AN 133
Wymiary i warunki techniczne wg AN 133
Karta normy AN 133Uwagi
Podkładki samoklinujące przeznaczone są do zabezpieczania połączeń śrubowych przed poluzowaniem się. System zabezpieczenia jest oparty na metodzie użycia sił napięcia wstępnego zamiast sił tarcia i jest ujęty w normie DIN 25201. System tworzy zespół dwóch podkładek, z których każda ma z jednej strony powierzchnię ukształtowaną w formie klinów a z drugiej w postaci promieniowo rozłożonych nacięć. Kąt nachylenia klinów jest większy od kąta pochylenia linii śrubowej gwintu. Podkładki są złożone ze sobą powierzchniami klinowymi i sklejone dla ułatwienia używania w montażu.
Zalety:
- maksymalne bezpieczeństwo
- odporność na poluzowanie się w warunkach wibracji i obciążeń dynamicznych
- łatwy montaż i demontaż
- trwałość zabezpieczenia niezależna od stopnia nasmarowania gwintu
- trwały efekt blokowania niezależny od wartości naprężenia wstępnego
- możliwość kontroli naprężenia wstępnego
- odporność na temperaturę odpowiadającą standardowym śrubom i nakrętkom
- wielokrotnego użycia
Wymiary dla wykonania ze stali węglowej
wszystkie wartości w mm| Pod gwint | d1 | d2 | t |
|---|---|---|---|
| M3 | 3,4 | 7,0 | 1,8 |
| M3,5 | 3,9 | 7,6 | 1,8 |
| M4 | 4,4 | 7,6 | 1,8 |
| M5 | 5,4 | 9,0 | 1,8 |
| M6 | 6,5 | 10,8 | 1,8 |
| M8 | 8,7 | 13,5 | 2,5 |
| M10 | 10,7 | 16,6 | 2,5 |
| M12 | 13,0 | 19,5 | 2,5 |
| M14 | 15,2 | 23,0 | 3,4 |
| M16 | 17,0 | 25,4 | 3,4 |
| M18 | 19,5 | 29,0 | 3,4 |
| M20 | 21,4 | 30,7 | 3,4 |
| M22 | 23,4 | 34,5 | 3,4 |
| M24 | 25,3 | 39,0 | 3,4 |
| M27 | 28,4 | 42,0 | 5,8 |
| M30 | 31,4 | 47,0 | 5,8 |
| M33 | 34,4 | 48,5 | 5,8 |
| M36 | 37,4 | 55,0 | 5,8 |
| M39 | 40,4 | 58,5 | 5,8 |
| M42 | 43,2 | 63,0 | 5,8 |
| M45 | 46,2 | 70,0 | 7,0 |
| M48 | 49,6 | 75,0 | 7,0 |
| M52 | 53,6 | 80,0 | 7,0 |
| M56 | 59,1 | 85,0 | 7,0 |
| M60 | 63,1 | 90 | 7 |
| M64 | 67,1 | 95 | 7 |
| M68 | 71,1 | 100 | 9,5 |
| M72 | 75,1 | 105 | 9,5 |
| M76 | 79,1 | 110 | 9,5 |
| M80 | 83,1 | 115 | 9,5 |
| M85 | 88,1 | 120 | 9,5 |
| M90 | 92,4 | 130 | 9,5 |
| M95 | 97,4 | 135 | 9,5 |
| M100 | 103,4 | 145 | 9,5 |
| M105 | 108,4 | 150 | 9,5 |
| M110 | 113,4 | 155 | 9,5 |
| M115 | 118,4 | 165 | 9,5 |
| M120 | 125,4 | 170 | 9,5 |
| M125 | 128,4 | 173 | 9,5 |
| M130 | 133,4 | 178 | 9,5 |
- d1
- średnica wewnętrzna (otwór pod gwint)
- d2
- średnica zewnętrzna podkładki
- t
- grubość pojedynczej podkładki (para podkładek ma grubość 2×t)
| Pod gwint | M3 | M3,5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | M52 | M56 | M60 | M64 | M68 | M72 | M76 | M80 | M85 | M90 | M95 | M100 | M105 | M110 | M115 | M120 | M125 | M130 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1średnica wewnętrzna (otwór pod gwint) | 3,4 | 3,9 | 4,4 | 5,4 | 6,5 | 8,7 | 10,7 | 13,0 | 15,2 | 17,0 | 19,5 | 21,4 | 23,4 | 25,3 | 28,4 | 31,4 | 34,4 | 37,4 | 40,4 | 43,2 | 46,2 | 49,6 | 53,6 | 59,1 | 63,1 | 67,1 | 71,1 | 75,1 | 79,1 | 83,1 | 88,1 | 92,4 | 97,4 | 103,4 | 108,4 | 113,4 | 118,4 | 125,4 | 128,4 | 133,4 |
| d2średnica zewnętrzna podkładki | 7,0 | 7,6 | 7,6 | 9,0 | 10,8 | 13,5 | 16,6 | 19,5 | 23,0 | 25,4 | 29,0 | 30,7 | 34,5 | 39,0 | 42,0 | 47,0 | 48,5 | 55,0 | 58,5 | 63,0 | 70,0 | 75,0 | 80,0 | 85,0 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 130 | 135 | 145 | 150 | 155 | 165 | 170 | 173 | 178 |
| tgrubość pojedynczej podkładki (para podkładek ma grubość 2×t) | 1,8 | 1,8 | 1,8 | 1,8 | 1,8 | 2,5 | 2,5 | 2,5 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 5,8 | 5,8 | 5,8 | 5,8 | 5,8 | 5,8 | 7,0 | 7,0 | 7,0 | 7,0 | 7 | 7 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 | 9,5 |
Kolumna M16 odpowiada wybranemu wariantowi Podkładka samoklinująca Nord-Lock AN 133 17 (M16), stal 254 SMO.
Uwagi
Uwaga: podkładek samoklinujących nie wolno stosować na podkładki lub inne elementy nie osadzone na podłożu i obracające się.
Materiał i wykończenie powierzchni
4 pozycjeMateriał
- Stal (M3–M56)
- hartowana na wskroś, ≥ 465 HV1
- Inne materiały
- według uzgodnień
Wykończenie powierzchni
- Powłoki galwaniczne
- wg DIN 267-9
- Powłoki płatkowe (nieelektrolityczne, cynkowe)
- wg ISO 10683
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki samoklinującej o średnicy nominalnej d1 = 17,0 mm (pod gwint M16), wykonanej ze stali:
Podkładka samoklinująca AN 133 – 17 – StWykonania AN 133
5 wykonań| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Podkładka samoklinująca Nord-Lock AN 133, stal 254 SMOto wykonanie | — | — |
| Podkładka samoklinująca Nord-Lock AN 133, cynk płatkowystal · Cynk płatkowy srebrny (fl Zn) | stal · Cynk płatkowy srebrny (fl Zn) | — |
| Podkładka samoklinująca Nord-Lock AN 133, stal nierdzewna 1.4404stal nierdzewna A4 | stal nierdzewna A4 | — |
| Podkładka samoklinująca Nord-Lock AN 133, cynk płatkowy czarnystal · Cynk płatkowy czarny (fl Zn cz.) | stal · Cynk płatkowy czarny (fl Zn cz.) | — |
| Podkładka samoklinująca Nord-Lock 17 AN 133, stal nierdzewna 1.4404stal nierdzewna A4 | stal nierdzewna A4 | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
