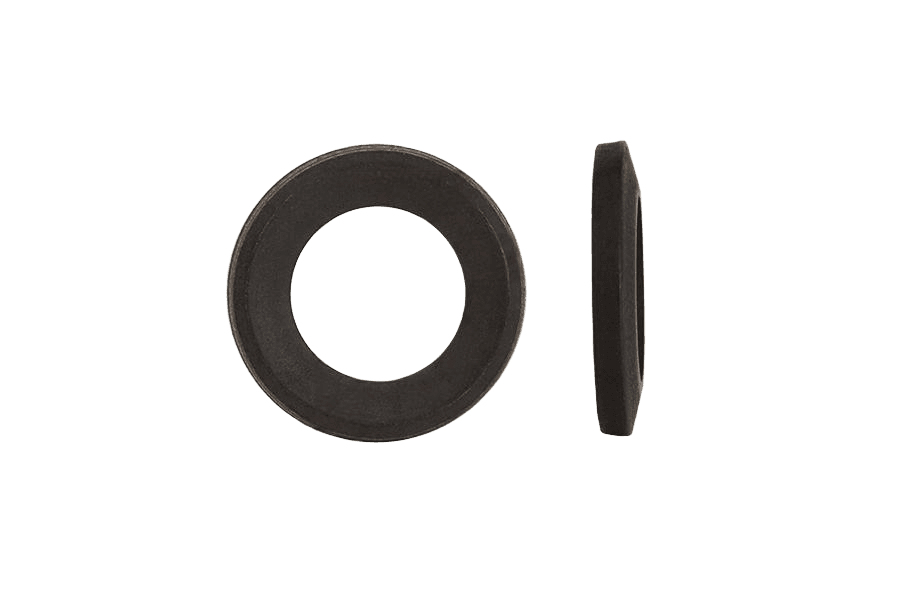

Podkładka Schnorr HS AN 130, fosfatowanie
AN 130AN 130
Zdjęcie 1 z 2
OznaczenieAN 130 · stal · Fosfatowane
Opis
Podkładka Schnorr HS wg normy AN 130, ze stali. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dane techniczne
3 warianty| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Fosfatowane |
| Układ rozmiaru | gwint metryczny |
| Norma | AN 130 |
| Rodzaj | Podkładka Schnorr HS |
| Klasa / materiał | stal |
| Ilość w opakowaniu | 250 szt |
| Waga opakowania | 1,16 kg |
| Waga 1 szt | 4,64 g |
AN 130karta katalogowa
karta katalogowaPodkładka Schnorr HS — wymiary i warunki techniczne wg AN 130
Wymiary i warunki techniczne wg AN 130
Karta normy AN 130Wymiary
wszystkie wartości w mm| d(nom) | Gwint | d1 | d2 | h(min) | h(max) | s(nom) |
|---|---|---|---|---|---|---|
| 6 | M6 | 6,4 | 12 | 1,64 | 1,9 | 1,5 |
| 8 | M8 | 8,4 | 17 | 2,21 | 2,55 | 2 |
| 10 | M10 | 10,5 | 21 | 2,75 | 3,15 | 2,5 |
| 12 | M12 | 13 | 24 | 3,27 | 3,75 | 3 |
| 14 | M14 | 15 | 28 | 3,8 | 4,35 | 3,5 |
| 16 | M16 | 17 | 30 | 4,31 | 4,95 | 4 |
| 18 | M18 | 19 | 33 | 4,8 | 5,5 | 4,5 |
| 20 | M20 | 21 | 36 | 5,3 | 5,95 | 5 |
| 22 | M22 | 23 | 40 | 5,9 | 6,7 | 5,5 |
| 24 | M24 | 25 | 45 | 6,45 | 7,3 | 6 |
| 30 | M30 | 31 | 58 | 7,65 | 8,9 | 7 |
- Gwint
- oznaczenie gwintu metrycznego dobranego do danej wielkości d(nom)
- d1
- średnica wewnętrzna podkładki (otwór); tolerancja H14
- d2
- średnica zewnętrzna podkładki; tolerancja h14
- h(min)
- minimalna wysokość po obciążeniu (teście spłaszczenia) wg DIN 267-26
- h(max)
- maksymalna wysokość podkładki w stanie dostarczonym
| d(nom) | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 30 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Gwintoznaczenie gwintu metrycznego dobranego do danej wielkości d(nom) | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M30 |
| d1średnica wewnętrzna podkładki (otwór); tolerancja H14 | 6,4 | 8,4 | 10,5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 31 |
| d2średnica zewnętrzna podkładki; tolerancja h14 | 12 | 17 | 21 | 24 | 28 | 30 | 33 | 36 | 40 | 45 | 58 |
| h(min)minimalna wysokość po obciążeniu (teście spłaszczenia) wg DIN 267-26 | 1,64 | 2,21 | 2,75 | 3,27 | 3,8 | 4,31 | 4,8 | 5,3 | 5,9 | 6,45 | 7,65 |
| h(max)maksymalna wysokość podkładki w stanie dostarczonym | 1,9 | 2,55 | 3,15 | 3,75 | 4,35 | 4,95 | 5,5 | 5,95 | 6,7 | 7,3 | 8,9 |
| s(nom) | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | 7 |
- d(nom)wielkość nominalna podkładki, odpowiadająca średnicy gwintu śruby (patrz wiersz „Gwint”)
- s — grubość materiału (blachy)
Materiał i wykończenie powierzchni
5 pozycjiSpecyfikacja techniczna
- Norma
- DIN 267-26
Materiał
- stal sprężynowa wg DIN EN 10132-4
Dostępne wykończenie powierzchni
- fosfatowanie i olejenie
- galwanizowanie mechaniczne
- inne materiały i wykończenia wg uzgodnień
Oznaczanie
przykład zapisuWybierz wymiar w siatce powyżej, aby zobaczyć oznaczenie wariantu.
Podkładka Schnorr HS AN 130, fosfatowanieWykonania AN 130
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Podkładka Schnorr HS AN 130, fosfatowaniestal · Fosfatowaneto wykonanie | stal · Fosfatowane | — |
| Podkładka Schnorr HS AN 130, ocynk mechanicznystal · Cynk mechaniczny (oc. mech.) | stal · Cynk mechaniczny (oc. mech.) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
