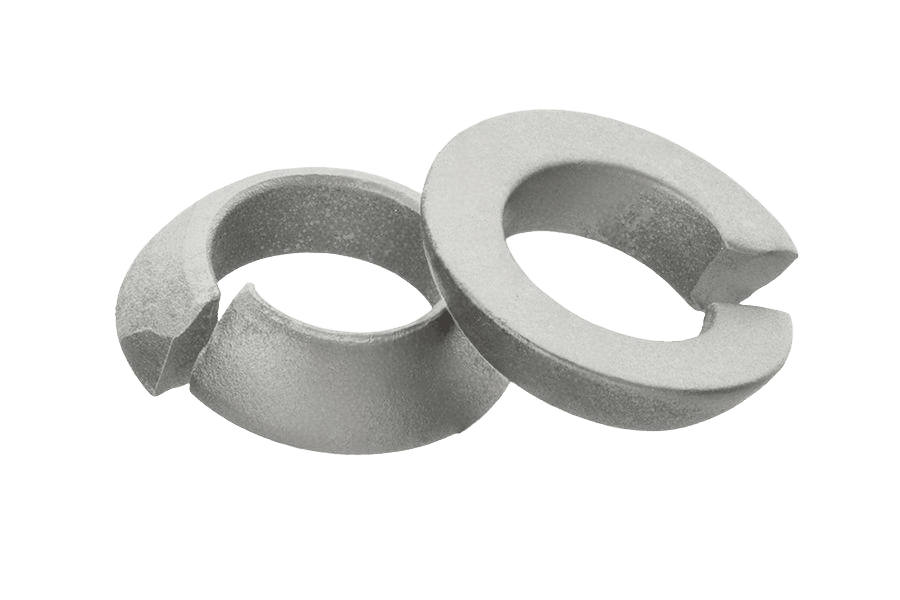

Podkładka sprężysta do kół DIN 74361 C, cynk płatkowy
DIN 74361 CDIN 74361 C
Zdjęcie 1 z 2
OznaczenieDIN 74361 C · stal · Cynk płatkowy srebrny (fl Zn)
Opis
Podkładka sprężysta do kół wg normy DIN 74361 C, ze stali. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Zabezpiecza połączenie przed luzowaniem się przy drganiach.
Dostępny asortyment: w rozmiarach od M12 do M22.
Dane techniczne
6 wariantów| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 74361 C |
| Rodzaj | Podkładka sprężysta do kół |
| Klasa / materiał | stal |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 775 g |
| Waga 1 szt | 7,75 g |
DIN 74361 Ckarta katalogowa
karta katalogowaPodkładka sprężysta do kół DIN 74361 C, cynk płatkowy — wymiary i warunki techniczne wg DIN 74361 C
Wymiary i warunki techniczne wg DIN 74361 C
Karta normy DIN 74361 CWymiary
wszystkie wartości w mm| Pod gwint | d(nom) | d1 | d2 | h |
|---|---|---|---|---|
| M12 | 12,5 | 12,5 | 23 | 5 |
| M14 | 14,5 | 14,5 | 26 | 6 |
| M16 | 16,5* | 16,5 | 27 | 7 |
| M18 | 18,5 | 18,5 | 29 | 7 |
| M20 | 20,5 | 20,5 | 34 | 8 |
| M22 | 22,5 | 22,5 | 34 | 8 |
- d(nom)
- nominalna wielkość podkładki, stosowana w oznaczeniu wyrobu; * — wymiar nie ujęty w normie
- d1
- średnica wewnętrzna (otwór)
- d2
- średnica zewnętrzna
- h
- wysokość (grubość w przekroju)
| Pod gwint | M12 | M14 | M16 | M18 | M20 | M22 |
|---|---|---|---|---|---|---|
| d(nom)nominalna wielkość podkładki, stosowana w oznaczeniu wyrobu; * — wymiar nie ujęty w normie | 12,5 | 14,5 | 16,5* | 18,5 | 20,5 | 22,5 |
| d1średnica wewnętrzna (otwór) | 12,5 | 14,5 | 16,5 | 18,5 | 20,5 | 22,5 |
| d2średnica zewnętrzna | 23 | 26 | 27 | 29 | 34 | 34 |
| hwysokość (grubość w przekroju) | 5 | 6 | 7 | 7 | 8 | 8 |
Kolumna M12 odpowiada wybranemu wariantowi Podkładka sprężysta do kół DIN 74361 C 12,5(M12), cynk płatkowy.
Warunki techniczne
2 pozycje| Materiał | Stal sprężynowa wg DIN 17221 |
|---|---|
| Obróbka cieplna | Hartowane i odpuszczane, 44–51 HRC (450–570 HV) |
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki okrągłej sprężystej do kół o wielkości nominalnej 20,5:
Podkładka sprężysta DIN 74361 C 20,5
