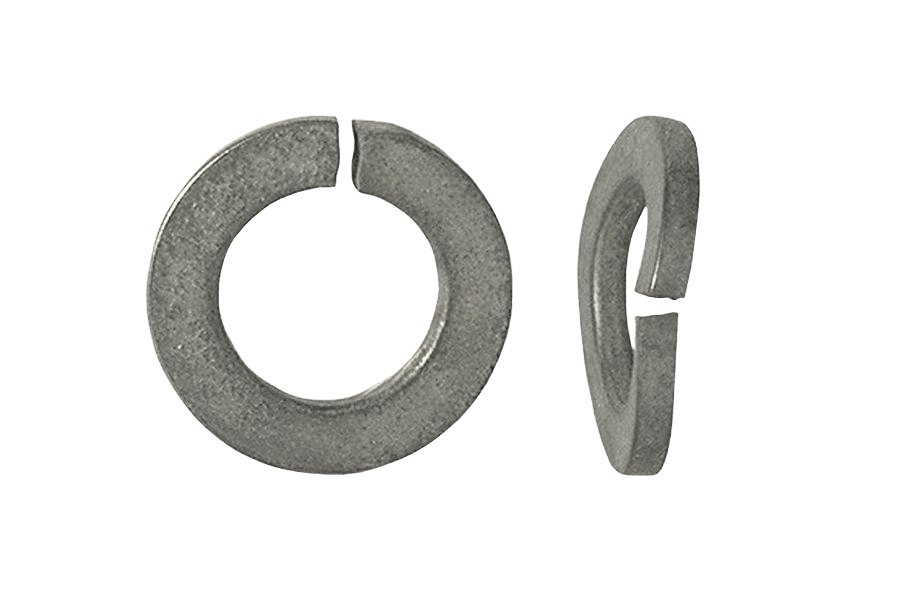

Podkładka sprężysta łukowa DIN 128 A, ocynk mechaniczny
DIN 128 ADIN 128 A
Zdjęcie 1 z 2
OznaczenieDIN 128 A · stal · Cynk mechaniczny (oc. mech.)
Opis
Podkładka sprężysta łukowa wg normy DIN 128 A, ze stali. Zabezpiecza połączenie przed luzowaniem się przy drganiach.
Dostępny asortyment: w rozmiarach od M5 do M30. W ofercie również w wykonaniu nierdzewnym A2.
Dane techniczne
9 wariantów| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Cynk mechaniczny (oc. mech.) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 128 A |
| Rodzaj | Podkładka sprężysta łukowa |
| Klasa / materiał | stal |
| Ilość w opakowaniu | 1000 szt |
| Waga opakowania | 300 g |
| Waga 1 szt | 0,3 g |
DIN 128 Akarta katalogowa
karta katalogowaPodkładka sprężysta łukowa — wymiary i warunki techniczne wg DIN 128 A
Wymiary i warunki techniczne wg DIN 128 A
Karta normy DIN 128 AWymiary
wszystkie wartości w mm| d(nom) | gwint | d1(min) | d1(max) | d2(max) | s(nom) | h(max) |
|---|---|---|---|---|---|---|
| 5 | M5 | 5,1 | 5,4 | 9,2 | 1 | 1,7 |
| 6 | M6 | 6,1 | 6,5 | 11,8 | 1,3 | 2,2 |
| 8 | M8 | 8,2 | 8,6 | 14,9 | 1,6 | 2,75 |
| 10 | M10 | 10,2 | 10,7 | 18,1 | 1,8 | 3,15 |
| 12 | M12 | 12,2 | 12,7 | 21,1 | 2,1 | 3,65 |
| 14 | M14 | 14,2 | 14,7 | 24,1 | 2,4 | 4,3 |
| 16 | M16 | 16,2 | 17 | 27,4 | 2,8 | 5,1 |
| 18 | M18 | 18,2 | 19 | 29,4 | 2,8 | 5,1 |
| 20 | M20 | 20,2 | 21,2 | 33,6 | 3,2 | 5,9 |
| 22 | M22 | 22,5 | 23,5 | 35,9 | 3,2 | 5,9 |
| 24 | M24 | 24,5 | 25,5 | 40 | 4 | 7,5 |
| 30 | M30 | 30,5 | 31,7 | 48,2 | 6 | 10,5 |
- gwint
- średnica gwintu współpracującej śruby
| d(nom) | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| gwintśrednica gwintu współpracującej śruby | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M30 |
| d1(min) | 5,1 | 6,1 | 8,2 | 10,2 | 12,2 | 14,2 | 16,2 | 18,2 | 20,2 | 22,5 | 24,5 | 30,5 |
| d1(max) | 5,4 | 6,5 | 8,6 | 10,7 | 12,7 | 14,7 | 17 | 19 | 21,2 | 23,5 | 25,5 | 31,7 |
| d2(max) | 9,2 | 11,8 | 14,9 | 18,1 | 21,1 | 24,1 | 27,4 | 29,4 | 33,6 | 35,9 | 40 | 48,2 |
| s(nom) | 1 | 1,3 | 1,6 | 1,8 | 2,1 | 2,4 | 2,8 | 2,8 | 3,2 | 3,2 | 4 | 6 |
| h(max) | 1,7 | 2,2 | 2,75 | 3,15 | 3,65 | 4,3 | 5,1 | 5,1 | 5,9 | 5,9 | 7,5 | 10,5 |
Kolumna M5 odpowiada wybranemu wariantowi Podkładka sprężysta łukowa DIN 128 A 5,1(M5), ocynk mechaniczny.
- dwielkość nominalna (wg średnicy gwintu śruby)
- d1 — średnica wewnętrzna
- d2 — średnica zewnętrzna
- s — grubość materiału
- h — wysokość w stanie swobodnym
- Wymiary wspólne dla formy A (łukowej) i formy B (falistej)
Materiał i warunki techniczne
2 pozycje| Materiał | stal sprężysta FSt wg DIN 267-26 |
|---|---|
| Warunki techniczne | wg DIN 267-26 |
Oznaczanie
przykład zapisuPodkładki sprężyste zabezpieczające wg DIN 128 występują w dwóch formach: Typ A – łukowa oraz Typ B – falista. Niniejsza norma dotyczy formy A (łukowej).
Typ AWykonania DIN 128 A
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Podkładka sprężysta łukowa DIN 128 A, ocynk mechanicznystal · Cynk mechaniczny (oc. mech.)to wykonanie | stal · Cynk mechaniczny (oc. mech.) | — |
| Podkładka sprężysta łukowa DIN 128 A, stal nierdzewna A2stal nierdzewna A2 | stal nierdzewna A2 | 3/3 |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
